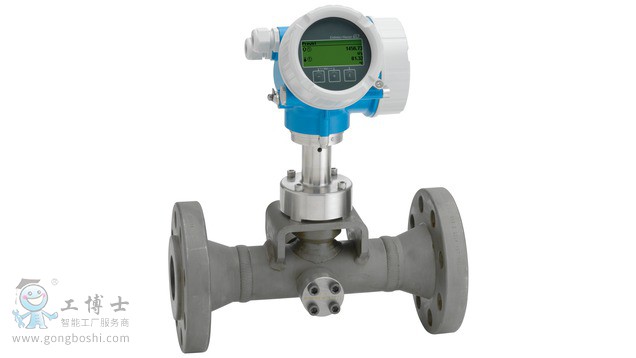

Proline Prowirl C 200

               Prowirl C 200是碳鋼渦街流量計，設計用于加拿大和美國市場。碳鋼傳感器具有更高的抗晶間應力腐蝕斷裂能力，特別適用于SAGD應用場合中的蒸汽系統。Prowirl C 200僅提供cCSAus危險區認證。無CE認證、AD2000認證或PED認證。提供一體式或分體式儀表。



        符合AER認證 – 確保客戶滿足檢測要求

         更高的過程控制 – 獨有的檢測理念允許對主要部件進行目視評估

         高過程安全性 - 抗晶間應力腐蝕斷裂

         儀表接線方便 – 獨立接線腔

         操作安全 – 無需打開儀表，顯示單元帶觸摸鍵控制，背光顯示

         內置校驗 – 心跳技術(Heartbeat Technology™)



          在高氯化物含量(SAGD)的蒸汽應用場合中符合AER準則017指南

          碳鋼傳感器

          材料適用于低介質溫度

          顯示單元帶數據傳輸功能

          堅固耐用的雙腔室外殼

          工廠安全：CSA C/US和SIL認證



測量原理	渦街
產品標題	傳感器的主要部件可進行腐蝕檢測，提供一體式儀表或分體式儀表。在高氯化物含量（SAGD）的蒸汽應用場合中符合AER準則017指南。
傳感器特點	符合AER認證：保證客戶滿足檢測要求。更高級的過程控制：獨有的檢測理念允許對主要部件進行外觀評估。高過程安全性：抗晶間應變腐蝕斷裂。碳鋼傳感器。材料耐受低溫條件。
變送器特點	儀表接線方便：配備獨立接線腔。操作安全：配備帶觸摸鍵控制的背光顯示單元，無需打開儀表操作。自校驗：Heartbeat Technology（心跳技術）。顯示單元配備數據傳輸功能。堅固耐用的雙腔室外殼。
公稱口徑范圍	DN 50...150 (2...6")
接液部件材質	測量管：SA‐106 B級 / SA‐333 6級 擋體、檢測端口：SA‐105/SA‐350 LF2 DSC傳感器：UNS N07718，類同于Alloy 718 2.4668合金 連接部件：SA‐105/SA‐350 LF2
測量變量	體積流量、質量流量、校正體積流量、能量流、熱流量差值、溫度
*大測量誤差	體積流量（液體）：±0.75 % 體積流量（蒸汽、氣體）：±1.00 % 質量流量（液體）：±0.85% 質量流量（蒸汽、氣體）：±1.7 %
測量范圍	液體：0.99...545 m³/h (0.58...321 ft³/min) 取決于介質：水，1 bar (14.5 psi)絕壓，20 °C (68° F) 蒸汽、氣體：13.8...7262 m³/h (8.12...4274 ft³/min) 取決于介質：蒸汽，180 °C (356 °F)，10 bar (145 psi)絕壓；空氣，25 °C (77 °F)，4.4 bar (63.8 psi)絕壓
*大過程壓力	Class 900
介質溫度范圍	–40...+400 °C (–40...+752 °F)
環境溫度范圍	一體式（標準）：–40...+80 °C (–40...+176 °F) 一體式（可選）：–50...+80 °C (–58...+176 °F) 分體式（標準）：–40...+85 °C (–40...+185 °F) 分體式（可選）：–50...+85 °C (–58...+185 °F)
傳感器外殼材質	傳感器接線盒：帶鋁合金AlSi10Mg；1.4408 (CF3M)
變送器外殼材質	鋁合金AlSi10Mg涂層：1.4404 (316L)
防護等級	一體式儀表：IP66/67, type 4X 分體式傳感器：IP66/67, type 4X 分體式變送器：IP66/67, type 4X
顯示/操作	四行背光顯示，觸摸鍵操作（外部操作）  通過現場顯示屏和調試軟件設置  提供分離型顯示單元
輸出	4...20 mA HART（無源） 4...20 mA（無源） 脈沖/頻率/開關量輸出（無源）
輸入	4...20 mA（無源）
數字通信	HART、PROFIBUS PA、FOUNDATION Fieldbus
電源	12...35 VDC（4...20 mA HART，帶/不帶脈沖/頻率/開關量輸出） 12...30 VDC（4...20 mA HART，4...20 mA） 12...35 VDC（4...20 mA HART，脈沖/頻率/開關量輸出，4...20 mA輸入） 9...32 VDC（PROFIBUS PA，脈沖/頻率/開關量輸出）
防爆認證	cCSAus
功能安全性	功能安全遵循IEC 61508標準，允許在IEC 61511標準規定的安全應用中使用
計量認證和證書	在認證標定裝置上標定（符合ISO/IEC 17025標準）
壓力認證和證書	CRN
材料證書	3.1材料證書  NACE MR0175，焊接測試符合ASME IX標準（按需訂購）
