產品概述

渦街流量計主要用于管道介質流體的流量測量，如蒸汽、導熱油、一般氣體、液體等多種介質，渦街流量計以“卡曼渦街”（Karman）原理研制成的一種流體振動型儀表，采用壓電應力式傳感器，可靠性高，使用壽命長，可在（-20~350）℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量儀器。

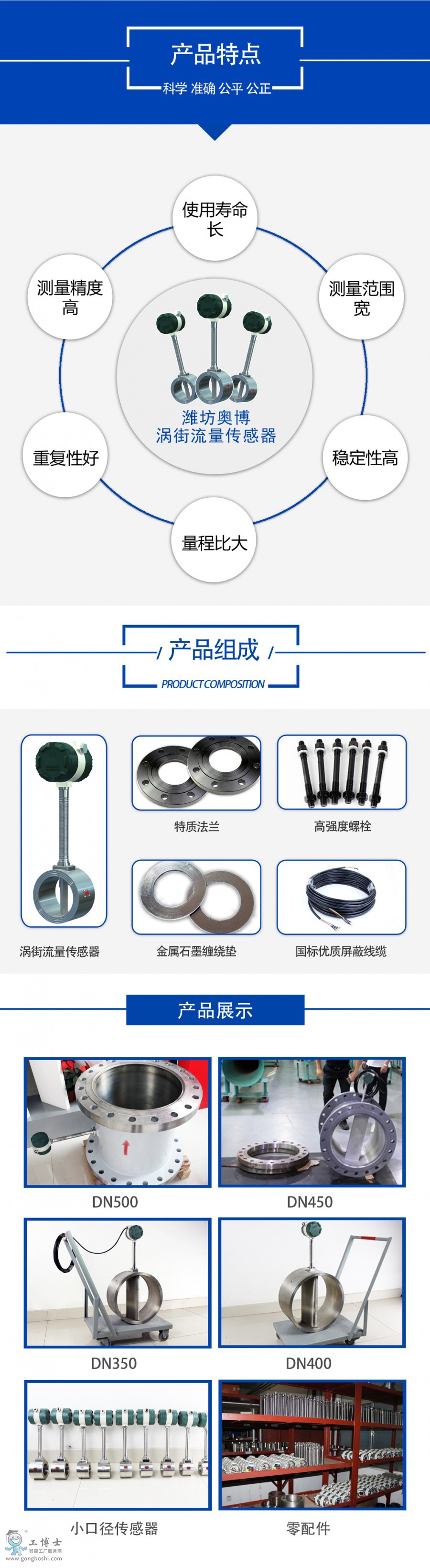

產品特點

     1、量程比大；

     2、測量精度高；

     3、結構簡單、牢固、無傳動件、使用壽命長；

     4、維護簡單、易安裝、工作量小；

    5、應用范圍廣，蒸汽、氣體、液體的流量均可測量；

     6、壓力損失小，準確度高、重復性好、長期工作穩定性好；

     7、輸出頻率信號不受流體溫度、壓力、黏度、密度等參數的影響。

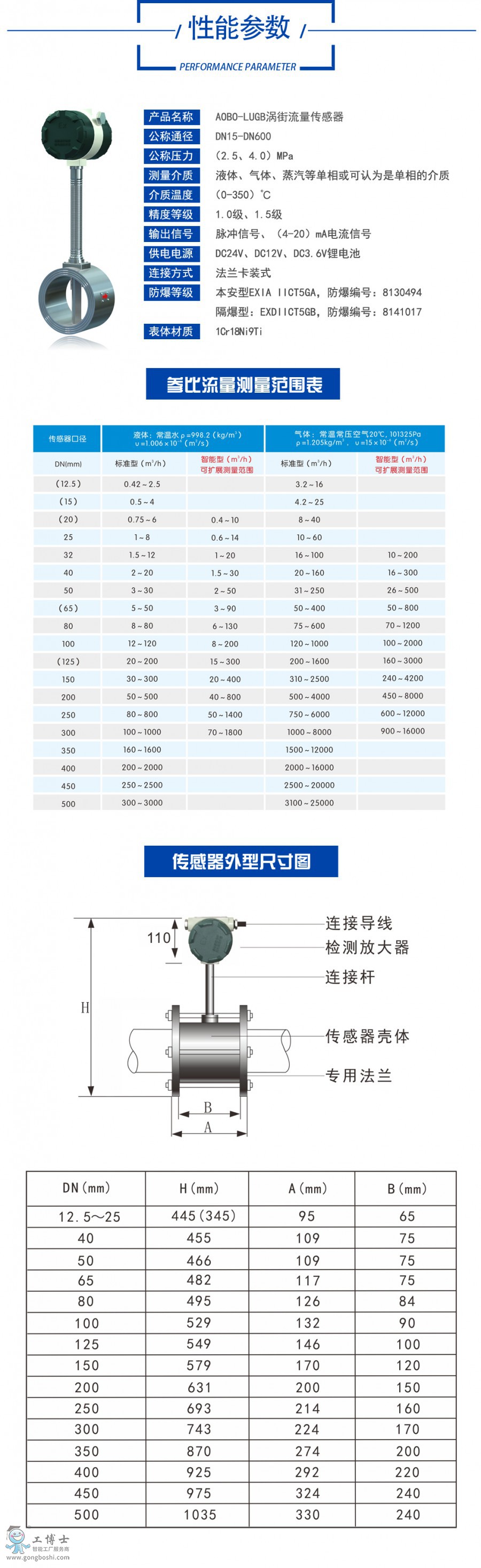

技術參數

公稱通徑：DN15-DN600

公稱壓力：1.6MPa，2.5MPa，4.0MPa

測量介質：液體、氣體、蒸汽等單相或可認為是單相的介質

介質溫度：（0-350）℃

精度等級：1.0級，1.5級

范圍度：1:10~1:15，智能型1:15以上

壓損系數：Cd=2.4

輸出信號：方波：低電平≤0.5V，高電平≥5V，流量信號：（4-20）mA，HART協議輸出

供電電源：DC24V，DC12V，DC3.6V鋰電池

表體材質：1Cr18Ni9Ti，用于強腐蝕介質時材質另定

環境條件：（-40~55）℃ [現場顯示型（-20~55）℃]，濕度（5-90）%RH，大氣壓力（8~106）KPa，防爆型（-20~40）℃

防護等級：IP65

防爆等級：ExdIICT6Gb，防爆編號：SYEx19.12246
