由消防供水設備數字智能巡檢裝置和消防風機數字智能巡檢控制裝置組成，用于定期自動巡檢監測消防供水設備和消防風機組，檢測出故障，立即發出聲光報警信號，提醒工作人員排除故障隱患。
JH-XF消防設備數字智能巡檢監控系統總體結構
現場控制單元選用性能優良的工業用可編程控制器PLC做現場控制單元，每臺控制單元配以執行機構，并輔以我公司自主研發的專用數據采集模塊及數據采集卡，完成一處或多處的消防泵房供水設備或者消防排煙（送風）機巡檢控制任務。

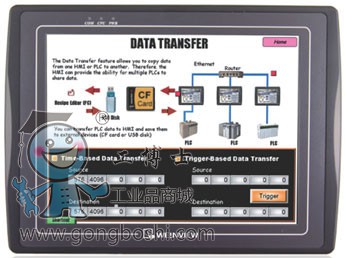

監控層采用（奔騰）IPC工業控制機做上位機操作站，顯示實時數據以及操作畫面，系統設置有數據庫服務器WEB服務器，管理人員可以通過internet瀏覽所監控消防設備的實時和歷史數據，并據有工程師控制站，服務器RS-485至企業網及internet以太網公共部分進行系統的運行優化等工作，構成了系統的管理層。現場控制站與操作站之間RS485總線，MODBUS協議通訊，操作站、工程師站及服務器之間采用以太網連接，整個系統可靠性高，同時又具有先進的控制與管理功能，而其成本較采用進口DCS低一倍以上，因此是類似系統的首選方案。
該系統的使用建筑物的重要消防設備的控制與管理達到了新的水平，可顯著提高重要消防設備穩定性、可靠性以及備戰能力，使得消防設備做到真正意義上的“防消結合、預防為主”的原則，同時，由于采用變頻驅動技術，在節約能源，減少設備的磨損，延長設備的使用壽命方面效果顯著，根據運行結果統計，某公共建筑使用了重要消防設備自動巡檢監控系統及我公司設計的微機控制系統后，極大的提高了物業管理的工作效率。

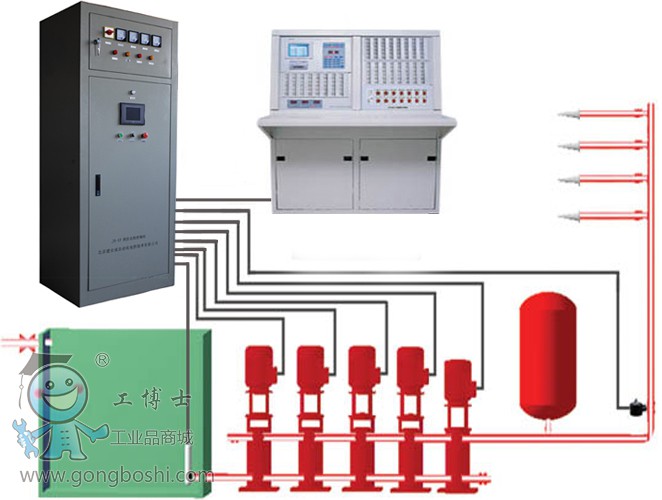

總體結構圖：
