當必須對電機進行緊急制動且內部制動電阻無法再吸收多余的制動能量

時，就需要使用外部制動電阻。

監測 本設備監測制動電阻的功率。可以讀取制動電阻的負載狀況。

外部制動電阻的接線端子有短路保護。當接地時沒有任何保護。

選擇外接制動電阻 外部制動電阻的大小由制動電阻的允許峰值功率和恒定功率決定。

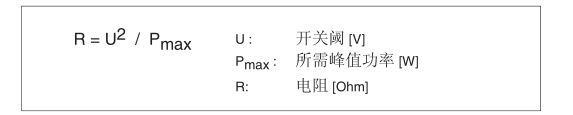

電阻值 R [Ω] 可從所需峰值功率和 DC 總線電壓算出。

如果要在一個驅動放大器上連接兩個或者多個制動電阻，請注意以下條

件：

• 必須將這些電阻并聯或者串聯，以達到所需的阻值。只能并聯電阻

值相同的電阻，從而均勻地向所有制動電阻施加負荷。

• 連接在一個驅動放大器上的外部制動電阻的總電阻值不得低于下限

值，參見 3.3.5 " 制動電阻 " 一章。

• 必須計算出所連接制動電阻網絡的恒定功率。結果必須大于或等于

實際所需的恒定功率。

只能使用專門設計為制動電阻的電阻器。符合這一要求的制動電阻請參

見 353。

連接制動電阻 通過一個參數實現內部和外部制動電阻之間的切換。在進行調試時，必

須測試制動電阻在實際使用條件下的性能，參見 137。

采用 IP65 防護級的制動電阻可以安裝在相應的環境中，也可以安裝在

控制柜的外部。
