西門子SIMATIC ET 200M 接口模塊
                                                        IM 153- - 2BA10  和 IM 153- -2BA70

1、IM 153- - 2BAx0

備件

1). 接口模塊 IM 153-2BA10-0XB0 可作為 IM 153-2BA02 的備件及功能兼容的后續型號

2). 接口模塊 IM 153-2BA70-0XB0 可作為 IM 153-2BA82 的備件及功能兼容的后續型號

這些接口模塊可用于 STEP7 (TIA Portal) 和 STEP7 Classic 中。

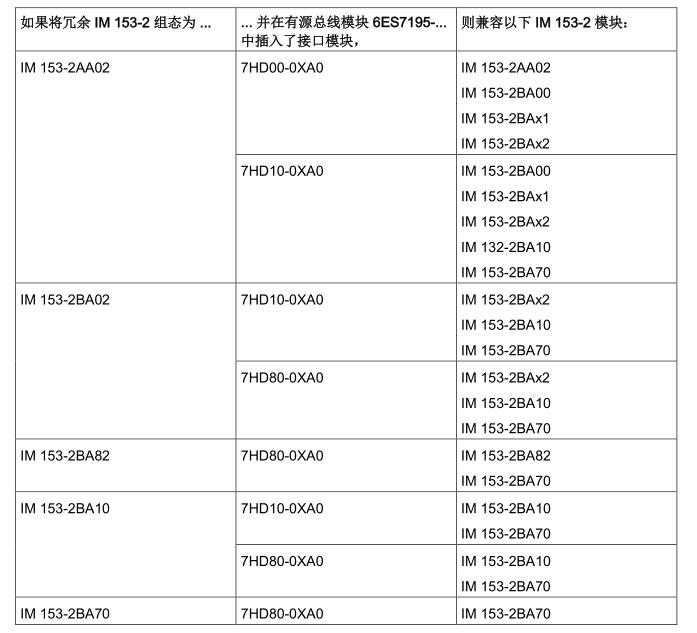

IM 153-2AA02 兼容的產品型號：

2、在“ “ 操作” ” 過程中使用“ “ 更換模塊” ” 功能更換模塊

“ “ 卸下模塊” ” 的新步驟順序

使用“在操作過程中更換模塊”功能移除模塊時，請按以下步驟操作：

1. 關閉電壓。

2. 打開前門 (3)。

3. 將前連接器解鎖并卸下。

– 對于 20 針前連接器：要執行此操作，請使用一只手按下解鎖按鈕 (4) 并使用另一只

手通過抓取面 (4a) 卸下前連接器。

– 對于 40 針前連接器：擰松前連接器中間的固定螺釘。通過抓取面拉出前連接器。

4. 擰松模塊 (1) 上的固定螺釘。

5. 旋出該模塊。

6. 從模塊 (5) 中拉出標簽條。
