6ES7131-7RF00-0AB0
(EAN: 4019169131568 / UPC: 662643218145)

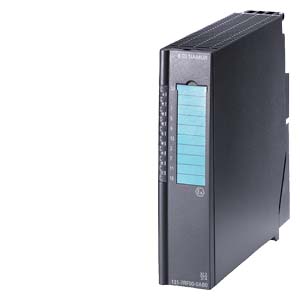

ET200ISP, EL-MOD., 8DI, NAMUR
|
|
SIMATIC，電子模塊， 用于 ET200iSP，8 DI NAMUR， Ex ib[ia Ga]IIC T4 Gb， Ex ib[ia IIIC Da]IIC T4 Gb， Ex ib[ia]I Mb |
| 一般信息 |
| 產品品牌名稱 |
SIMATIC |
| 產品系列 |
ET 200iSP |
| 產品類別 |
數字模塊輸入端 |
| 產品類型標志 |
8DI NAMUR |
| 運行中的 CiR 配置 |
| 可在 RUN 模式下更改參數分配 |
是 |
| 安裝方式/安裝 |
| 背面安裝 |
否 |
| 前面安裝 |
是 |
| 導軌安裝 |
是 |
| 壁板安裝/直接安裝 |
否 |
| 電源電壓 |
| 電源的電壓類型 |
DC |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 耗用電流，典型值 |
80 mA |
| 根據負載電壓（電力母線），***大 |
90 mA |
| 功率損失 |
| 功率損失，典型值 |
1.1 W |
| 硬件擴展 |
| 通過單獨的總線設備耦合器連接現場總線 |
是 |
| 數字輸入 |
| 數字輸入端數量 |
8 |
| 數字輸入端功能，可設置參數 |
| ● 計數器 |
|
| — 數量，***大值 |
2; 普通和定期計數功能 |
| — 計數頻率，***大值 |
5 kHz; 導線長度 20 m 時： 5 kHz；導線長度 100 m 時： 1 kHz；導線長度 200 m 時： 500 Hz |
| 輸入電壓 |
| ● 輸入電壓類型 |
DC |
| 輸入電流 |
| ● 對于信號“0”，***大值（允許的閉路電流） |
1.2 mA |
| ● 對于信號 “1”，***小值 |
2.1 mA |
| 輸入延遲（輸入電壓為額定值時） |
| ● 信號切換時的延遲時間，***小值 |
2.8 ms |
| ● 信號切換時的延遲時間，***大值 |
3.5 ms |
| 對于標準輸入端 |
| — 從“0”到“1”時，***小值 |
2.8 ms |
| — 從“0”到“1”時，***大值 |
3.5 ms |
| — 從“1”到“0”時，***小值 |
2.8 ms |
| — 從“1”到“0”時，***大值 |
3.5 ms |
| 導線長度 |
| ● 屏蔽，***大值 |
500 m |
| 傳感器 |
| 可連接傳感器的數量，***大值 |
8 |
| 可連接傳感器 |
| ● NAMUR 傳感器 |
是 |
| 接口 |
| PROFINET 接口數量 |
0 |
| RS 485 接口數量 |
0 |
| 協議 |
| PROFINET IO 支持的協議 |
否 |
| 支持 PROFIsafe 協議 |
否 |
| PROFIBUS |
否 |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 報警 |
| ● 診斷報警 |
是; 可參數化 |
| ● 過程報警 |
否 |
| 診斷 |
| ● 診斷信息可讀 |
是 |
| ● 斷線 |
是 |
| ● 短路 |
是; R 負載 < 150 歐姆，NAMUR 傳感器/傳感器和 NAMUR 交換器/傳感器符合 DIN 19234 |
| 診斷顯示 LED |
| ● 累積故障 SF（紅色） |
是 |
| ● 數字輸入狀態顯示（綠色） |
是 |
| 集成功能 |
| 頻率測量 |
是; （門電路選通時間）50 ms；200 ms；1 s |
| ● 頻率計數量 |
2 |
| 防爆參數 |
| IIC 類氣體接線端子的***大值 |
| ● Uo（空載電壓），***大值 |
9.6 V |
| ● Io（短路電流），***大值 |
16 mA |
| ● Po（輸出功率），***大值 |
38 mW |
| ● Co（允許的外部電容），***大值 |
3.6 µF |
| ● Lo（允許的外部電感），***大值 |
110 mH |
| 電位隔離 |
| 數字輸入電位隔離 |
| ● 在通道之間 |
否 |
| ● 在通道和背板總線之間 |
是 |
| 允許的電位差 |
| 在不同電路之間 |
60 V DC/30 V AC |
| 防護等級和防護類別 |
| 防護等級 IP |
IP30 |
| 標準、許可、證書 |
| CE 標記 |
CE 0344 |
| UKCA 標志 |
DEKRA 21UKEX0084 Importer UK: Siemens plc Manchester M20 2UR |
| cULus |
LISTED E334384 |
| FM 許可 |
CLASSIFIED 3025852 |
| 適用于安全功能 |
否 |
| INMETRO 認證 |
UL-BR 12.0068 |
| 參考標記符合符合 IEC 81346-2 (2009) |
K |
| 在防爆區域使用 |
| ● ATEX 標志 |
II 2 G (1) G Ex ib [ia Ga] IIC T4 Gb II 2 G (1) D Ex ib [ia IIIC Da] IIC T4 Gb I M2 Ex ib [ia] I Mb |
| ● 防爆證書 |
KEMA 04 ATEX 1248 |
| ● IECEx |
IECEx KEM 05.0010 |
| ● CCC 防爆保護 |
2020322310002637 |
| ● EAC Ex |
PB Ex ib [ia] I Mb 1Ex ib [ia Ga] IIC T4 Gb [Ex ia Da] IIIC |
| ● 調頻標志 |
I 類，區域 1 AEx ib [ia] IIC T4 Ex ib IIC T4 NI，I 類，DIV.2，GP。A、B、C、D T4 AIS、I 類、DIV.1, GP。A、B、C、D T4 DIP II、III 類，GP。E、F、G |
| ● 氣體防爆類別 |
ATEX 氣體防爆，1 區 |
| ● 粉塵防爆類別 |
ATEX 粉塵防爆，21 區 始終安裝在相應外殼內 |
| ● 附屬設備 (Ex ia) |
是 |
| ● 附屬設備 (Ex ib) |
是 |
| 船舶建造許可 |
| ● 德國勞埃德船級社 (GL) |
是 |
| ● 美國船舶檢驗局 (ABS) |
是 |
| ● 必維國際檢驗集團 (BV) |
是 |
| ● 挪威船級社 (DNV) |
是 |
| 連接技術 |
| 電氣連接規格 |
螺栓型端子連接/彈簧型端子連接 |
| 尺寸 |
| 寬度 |
30 mm |
| 高度 |
129 mm |
| 深度 |
136.5 mm |
| 重量 |
| 重量，約 |
255 g |
