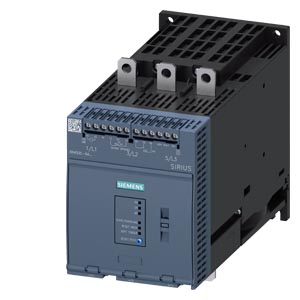

SIRIUS 軟起動器 200-480 V 143 A，110-250 V AC 螺釘端子 模擬輸出端 |
| 產品品牌名稱 |
SIRIUS |
| 產品類別 |
混合控制器 |
| 產品名稱 |
軟啟動器 |
| 產品類型名稱 |
3RW50 |
| 生產商產品編號 |
|
| ● HMI 模塊標準 可用 |
3RW5980-0HS01 |
| ● HMI 模塊高級功能 可用 |
3RW5980-0HF00 |
| ● PROFINET 標準通信模塊的 可用 |
3RW5980-0CS00 |
| ● PROFIBUS 通信模塊的 可用 |
3RW5980-0CP00 |
| ● Modbus TCP 通信模塊的 可用 |
3RW5980-0CT00 |
| ● Modbus RTU 通信模塊的 可用 |
3RW5980-0CR00 |
| ● 以太網/IP通信模塊的 |
3RW5980-0CE00 |
| ● 斷路器 可用 400 V 時 |
3VA2220-7MN32-0AA0; 分配方式 1，Iq = 20 kA |
| ● 斷路器 可用 500 V 時 |
3VA2220-7MN32-0AA0; 分配方式 1，Iq = 20 kA |
| ● gG 保險裝置的 可用 ***高 690 V |
3NA3244-6; 分配方式 1，Iq = 65 kA |
| ● 用于半導體保護的 gR 保險絲 可用 ***高 690 V |
3NE1 227-0; 分配方式 2，Iq = 65 kA |
| ● 用于半導體保護的 aR 保險絲 可用 ***高 690 V |
3NE3 334 -0B; 分配方式 2，Iq = 65 kA |
| ● 電源接觸器 可用 ***高 480 V |
3RT1055 |
| ● 電源接觸器 可用 ***高 690 V |
3RT1055 |
| 綜合技術數據 |
| 起動電壓 [%] |
30 ... 100 % |
| 停止電壓 [%] |
50 %; 固定設置 |
| 啟動加速時間 軟起動器 |
0 ... 20 s |
| 啟動時間 軟起動器 |
0 ... 20 s |
| 電流極限值 [%] 可調整 |
130 ... 700 % |
| 資格證明 |
|
| ● CE標識 |
是 |
| ● UL 許可證 |
是 |
| ● CSA許可證 |
是 |
| 產品組件 |
|
| ● HMI 高級功能 |
否 |
| ● 支持 HMI 標準 |
是 |
| ● 支持 HMI 高級功能 |
是 |
| 產品裝備 集成的分路接觸系統 |
是 |
| 所控制相位的數量 |
2 |
| 跨接時間 在電網停電時 |
|
| ● 用于主電路 |
100 ms |
| ● 用于控制電路 |
100 ms |
| 絕緣電壓 測定值 |
600 V |
| 污染程度 |
3，符合 IEC 60947-4-2 |
| 脈沖電壓 測定值 |
6 kV |
| 反向電壓 晶閘管 ***大值 |
1 400 V |
| 服務因素 |
1 |
| 抗沖擊電壓能力 測定值 |
6 kV |
| 針對安全隔離的***大允許電壓 |
|
| ● 主電路和輔助電路之間 |
600 V |
| 耐沖擊性 |
15g / 11 ms，12g / 11 ms 以上帶電勢接觸提升器 |
| 使用類別 符合 IEC 60947-4-2 |
AC-53a |
| 參考標示 符合 IEC 81346-2:2009 |
Q |
| RoHS 指令（日期） |
09/23/2019 |
| SVHC substance name |
Lead - 7439-92-1
Lead monoxide (lead oxide) - 1317-36-8
2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one - 71868-10-5
|
| 產品功能 |
|
| ● 軟啟動 |
是 |
| ● 軟停止 |
是 |
| ● 軟扭矩 |
是 |
| ● 可調節的電流限制 |
是 |
| ● 泵停止 |
是 |
| ● 設備自我保護 |
是 |
| ● 電機過載保護 |
是; 電子式電機過載保護 |
| ● 熱敏電阻電機保護評值 |
否 |
| ● 自動復位 |
是 |
| ● 手動復位 |
是 |
| ● 遠程復位 |
是; 通過切斷控制饋電電壓 |
| ● 通信功能 |
是 |
| ● 運行測量值顯示器 |
是; 僅連接特別附件 |
| ● 警告日志 |
是; 僅連接特別附件 |
| ● 通過軟件可設置參數 |
否 |
| ● 通過軟件可組態 |
是 |
| ● PROFIenergy |
是; 結合 PROFINET 標準通信模塊 |
| ● 電壓斜坡 |
是 |
| ● 扭矩調節 |
否 |
| ● 模擬輸出端 |
是; 4 ... 20 mA（默認） / 0 ... 10 V（可利用 High Feature-HMI 進行參數設置） |
| 電力電子學 |
| 工作電流 |
|
| ● 40 °C 時 測定值 |
143 A |
| ● 50°C 時 測定值 |
128 A |
| ● 60 °C 時 測定值 |
118 A |
| 工作電壓 |
|
| ● 測定值 |
200 ... 480 V |
| 相對負公差 工作電壓 |
-15 % |
| 相對正公差 工作電壓 |
10 % |
| 額定功率 對于交流電機 |
|
| ● 230 V時 40 °C 時 測定值 |
37 kW |
| ● 400 V 時 40 °C 時 測定值 |
75 kW |
| 工作頻率 1 測定值 |
50 Hz |
| 工作頻率 2 測定值 |
60 Hz |
| 相對負公差 工作頻率的 |
-10 % |
| 相對正公差 工作頻率的 |
10 % |
| 可調節的發動機的額定電流 |
|
| ● 旋轉編碼開關調到位置 1 時 |
68 A |
| ● 旋轉編碼開關調到位置 2 時 |
73 A |
| ● 旋轉編碼開關調到位置 3 時 |
78 A |
| ● 旋轉編碼開關調到位置 4 時 |
83 A |
| ● 旋轉編碼開關調到位置 5 時 |
88 A |
| ● 旋轉編碼開關調到位置 6 時 |
93 A |
| ● 旋轉編碼開關調到位置 7 時 |
98 A |
| ● 旋轉編碼開關調到位置 8 時 |
103 A |
| ● 旋轉編碼開關調到位置 9 時 |
108 A |
| ● 旋轉編碼開關調到位置 10 時 |
113 A |
| ● 旋轉編碼開關調到位置 11 時 |
118 A |
| ● 旋轉編碼開關調到位置 12 時 |
123 A |
| ● 旋轉編碼開關調到位置 13 時 |
128 A |
| ● 旋轉編碼開關調到位置 14 時 |
133 A |
| ● 旋轉編碼開關調到位置 15 時 |
138 A |
| ● 旋轉編碼開關調到位置 16 時 |
143 A |
| ● ***小值 |
68 A |
| ***小負載 [%] |
15 %; 根據***小的可調整 Ie |
| 損耗功率 [W] 電流測定值時 AC 時 |
|
| ● 40 °C 時 加速后 |
23 W |
| ● 50°C 時 加速后 |
19 W |
| ● 60 °C 時 加速后 |
16 W |
| 損耗功率 [W] AC 時 電流限制 350 % 時 |
|
| ● 40 °C 時 運行期間 |
1 336 W |
| ● 50°C 時 運行期間 |
1 134 W |
| ● 60 °C 時 運行期間 |
1 007 W |
| 電機保護的結構形式 |
電機熱過載時電氣觸發 |
| 控制電路/控制 |
| 電壓類型 控制饋電電壓的 |
AC |
| 控制饋電電壓 AC 時 |
|
| ● 50 Hz 時 |
110 ... 250 V |
| ● 60 Hz 時 |
110 ... 250 V |
| 相對負公差 控制饋電電壓的 AC 時 50 Hz 時 |
-15 % |
| 相對正公差 控制饋電電壓的 AC 時 50 Hz 時 |
10 % |
| 相對負公差 控制饋電電壓的 AC 時 60 Hz 時 |
-15 % |
| 相對正公差 控制饋電電壓的 AC 時 60 Hz 時 |
10 % |
| 控制饋電電壓頻率 |
50 ... 60 Hz |
| 相對負公差 控制饋電電壓頻率的 |
-10 % |
| 相對正公差 控制饋電電壓頻率的 |
10 % |
| 控制饋電電流 待機 測定值 |
30 mA |
| 停機電流 旁通運行時 測定值 |
80 mA |
| 接通電流 關閉旁通觸點時 ***大值 |
2.5 A |
| 接通電流峰值 接上控制饋電電壓時 ***大值 |
12.2 A |
| 接通電流峰值持續時間 接上控制饋電電壓時 |
2.2 ms |
| 防過壓保護器規格 |
壓敏電阻 |
| 短路保護規格 用于控制電路 |
熔斷器 4 A gG (Icu=1 kA)、熔斷器 6 A flink (Icu=1 kA)、斷路器 C1 (Icu=600 A)、斷路器 C6 (Icu = 300 A); 不包含在供貨范圍內 |
| 輸入/ 輸出 |
| 數字輸入端數量 |
1 |
| 數字輸出端數量 |
3 |
| ● 不可設置參數 |
2 |
| 數碼輸出端的結構形式 |
2 個常開觸點 (NO) / 1 個轉換觸點 (CO) |
| 模擬輸出端數量 |
1 |
| 電流通斷能力 繼電器輸出端 |
|
| ● AC-15 時 250 V 時 測定值 |
3 A |
| ● DC-13 時 24 V 時 測定值 |
1 A |
| 裝入/固定/外廓尺寸 |
| 裝入位置 |
對于垂直安裝平面可+/-90°旋轉，對于垂直安裝平面可+/-22.5°向前和向后傾斜 |
| 緊固類型 |
螺栓固定 |
| 高度 |
198 mm |
| 寬度 |
120 mm |
| 深度 |
249 mm |
| 須遵守間距 單列式安裝的 |
|
| ● 向前地 |
10 mm |
| ● 反向地 |
0 mm |
| ● 向上地 |
100 mm |
| ● 向下地 |
75 mm |
| ● 側向地 |
5 mm |
| 重量 無包裝 |
3.2 kg |
