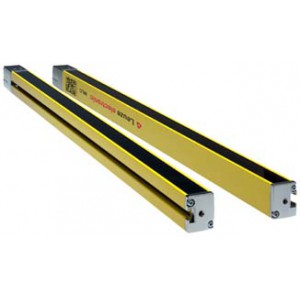

勞易測Leuze MLC530R30-750 安全光幕接收器 實物與圖片可能不同
基礎數據
系列 MLC 500
設備類型 接收器
包含 2 件 BT-NC滑塊
應用 手部保護
功能
功能包 擴展型
功能 1-束-公差 固定消隱
MaxiScan
傳輸通道切換
啟動/重啟聯鎖裝置（RES）
定時控制的2個傳感器屏蔽
局部屏蔽
接觸器監控(EDM)
無公差固定消隱
無公差固定消隱，運行中可激活/取消
浮動/固定消隱組合，運行中可切換至"固定消隱"模式
浮動消隱, 運行中可切換至"固定消隱"模式
通過布線配置
降低分辨率，運行中可切換至"固定消隱"模式
集成"接觸式安全回路"
集成"電子安全開關輸出"
特性參數
類型 4, IEC/EN 61496
SIL 3, IEC 61508
SILCL 3, IEC/EN 62061
性能等級 (PL) e, EN ISO 13849-1
PFHD 7.73E-09 每小時
使用壽命 20 年, EN ISO 13849-1
等級 4, EN ISO 13849
保護區域數據
分辨率 30 mm
保護區高度 750 mm
光學數據
同步 發射器和接收器之間，光學的
電氣數據
保護電路 短路保護
過壓保護
性能數據
供電電壓 UB 24 V, DC, -20 ... 20 %
***大電流消耗 150 mA
保險絲 2 A半時間間隔
輸入端
數字開關量輸入數 3 個
開關量輸入
類型 數字開關量輸入
***小開關電壓高 18 V
***大開關電壓低 2.5 V
典型開關電壓 22.5 V
電壓類型 DC
數字開關量輸入 1
功能 控制輸入選擇 模式1 或 4
數字開關量輸入 2
功能 控制輸入選擇 模式2 或 5
數字開關量輸入 3
功能 控制輸入選擇 模式3 或 6
輸出
安全輸出回路數(OSSD) 2 個
安全開關量輸出
類型 安全開關量輸出 OSSD
***小開關電壓高 18 V
***大開關電壓低 2.5 V
典型開關電壓 22.5 V
電壓類型 DC
***大電流負荷 380 mA
負載電感 2,000 µH
負荷能力 0.3 µF
***大剩余電流 0.2 mA
典型剩余電流 0.002 mA
電壓降 1.5 V
安全開關量輸出1
開關原理 +24 V開關量
開關元件 晶體管, PNP
安全開關量輸出2
開關原理 +24 V開關量
開關元件 晶體管, PNP
時序
響應時間 8 ms
重啟延遲時間 100 ms
連接
接口數量 1 個
連接1
功能 機器接口
類型 接頭
螺紋規格 M12
類型 插頭
材料 金屬
引腳數 8 個引腳
電纜性質
允許的典型導線截面 0.25 mm²
***大連接電纜長度 100 m
允許的***大負載線路電阻 200 Ω
機械參數
尺寸（寬 x 高 x 長） 29 mm x 816 mm x 35.4 mm
外殼材料 金屬
金屬外殼 鋁
鏡頭蓋材料 塑料(PMMA)
端蓋材料 壓鑄鋅
凈重 900 g
外殼顏色 黃色，RAL 1021
緊固類型 安裝支架
槽式安裝
設備防護立柱上安裝
轉座
操作和顯示
顯示類型 7段顯示器
LED
LED數 3 個
環境數據
環境溫度，工作 -30 ... 55 °C
環境溫度，儲藏 -30 ... 70 °C
相對空氣濕度（無冷凝） 0 ... 95 %
