菲尼克斯接線端子 用于電纜組裝的優化線對板連接器

用于電纜組裝、基于壓接的新型插拔式連接器產品組合包括水平或垂直連接方向的連接器和插座以及穿板式連接。壓接插針適用于AWG 28 ... 14的導線。D21、D31和D32產品組合中的連接器針距分別為2.5 mm、3.81 mm和5.08 mm，適用于多種信號和低壓電源。

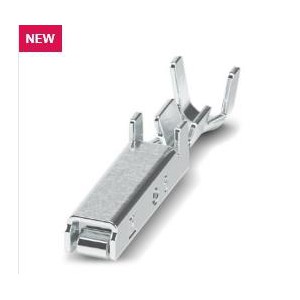

D3PC-MP 0,20-0,50-F-SN-R - 壓接插針

1340887

壓接插針， 額定電流: 6 A， 觸點表面: 錫

產品詳情



折疊全部

---

---

技術數據



---

產品屬性

產品類型	壓接插針
產品系列	D3PC-MP-F

---

連接數據

剝線長度	4.5 mm
可連接導向橫截面 AWG	24 ... 20

---

材料規格

觸點表面	錫 Sn
材料接觸表面	錫
接線點金屬表面（頂層）	錫 (1 - 3 µm Sn)
觸點區域金屬表面（頂層）	錫 (1 - 3 µm Sn)
表面特性	熱浸鍍錫
接觸件材料	CU合金

---

電氣特性

額定電流IN

6 A

---

商業數據



訂貨號	1340887
包裝單位	4,000 pc
***小訂貨量	4,000 pc
注意	定制（不可退回）
銷售關鍵代碼	AABCUB
產品關鍵代碼	AABCUB
GTIN	4063151648442
單件重量（含包裝）	0.634 g
單件重量（不含包裝）	0.474 g
原產地	CN

---



下載



所有



所有 荷蘭語 德語 英語 法語















語言

---

技術圖紙

文件	描述	語言	型號
pxc_1340887_00_01_D3PC-MP-0-20-0-50-F-SN-R_FAM.pdf(140 kB) SHA256校驗和: b1ad9a0ac4fba2fed3fcb7ea7cc6f66fdb08fd9879ac008e26a2083a30cfa0bb	Product family drawing	多種語言	2023-04-19

---

投標文本

文件	描述	語言	型號
1340887_nl.zip(2.21 kB) SHA256校驗和: f2bdedcfd61b6aa1161cdc3576b54368a0052ae8b79225019deee6c8a67c3054	Tender text (.txt, .x81, .d81)	荷蘭語	04.06.2024
1340887_fr.zip(2.27 kB) SHA256校驗和: 5537b855ed3a994b1abc7109a4dc05fec239d73ddab7b0dabe126916f586b754	Tender text (.txt, .x81, .d81)	法語	04.06.2024
1340887_de.zip(2.23 kB) SHA256校驗和: c46aa590654c98f9b90b27363d056fad56a1ef905d5867ee905870ed3f592a84	Tender text (.txt, .x81, .d81)	德語	04.06.2024
1340887_en.zip(2.21 kB) SHA256校驗和: 2047ffc14111a3f5e6bf1c8e677fa2d1f9ef48ff0807f8aef6b471b1641b59b6	Tender text (.txt, .x81, .d81)	英語	04.06.2024

---

CAD數據

下載更多的CAD文件類型。

3D 查看并下載

文件	描述	語言	型號
pxc_1340887_00_00_D3PC-MP-0-20-0-50-F-SN-R_3D.stp(1.67 MB) SHA256校驗和: 07b244c8b5dab4c821aa91d023453447107c9369e7e41ec0346365248e09916e	Simplified 3D model of the item	多種語言	2022-06-14

---

分類



ECLASS

ECLASS-11.0	27460291
ECLASS-12.0	27460291
ECLASS-13.0	27460291

ETIM

ETIM 9.0

EC002637

---

產品環境合規性



EU RoHS
符合《歐盟RoHS物質指令要求》	是 (無豁免)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 沒有超過限值的危險物質
EU REACH SVHC
《REACH候選物質注釋》（CAS編號）	相關物質重量百分比不超過0.1%
