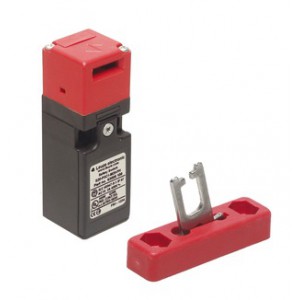

系列                                                S20

功能                                               帶機械操作構造 2 限位開關的鎖閉裝置，根據 DIN EN ISO 14119 帶低級別編碼操作鑰匙

使用壽命                                   20 年, EN ISO 13849-1

B10d                                           2,000,000 周期數

DC 13下使用類別                       Ue / Ie：24 V / 6 A，125 V / 1.1 A，250 V / 0.4 A, EN 60947-5-1

AC 15下使用類別                     Ue / Ie：250 V / 6 A，400 V / 4 A，500 V / 1 A, EN 60947-5-1

觸點                                             2NC + 1NO

觸點打開方式                              壓配合

短路保護                                     500 V，10 A，aM型, IEC 60269-1

觸點保護                                         保護絕緣O

額定絕緣電壓                               400 V AC，500 V DC

***大約定熱電流                           10 A

接口數量                                     1 個

進線口數量                                    1 個

 連接1

功能                                                  觸點連接

類型                                           端子

端子類型                                         螺栓端子

引腳數                                      6 個引腳

連接截面                                         1 x 0.34 mm²至2 x 1.5 mm²，電線

結構                                                   方形

尺寸（寬 x 高 x 長）                          30.8 mm x 30.8 mm x 93 mm

外殼材料                                              塑料

塑料外殼                                           玻璃纖維加強(PPS)，自熄

電觸點材料                                       銀合金

凈重                                                         102 g

外殼顏色                                                 紅色

                                                                黑色

緊固類型                                               通孔安裝

進線口類型                                       M20 x 1.5

開關類型                                            無門鎖鎖閉裝置, ISO 14119

開關原理                                            蠕變觸點

操作鑰匙插入方向                              1 x 頂

                                                                 4 x 側(90)

起動速度                                            0 ... 0.5 m/s

機械壽命                                                1,000,000 驅動周期, IEC 6047-5-1

***大激活頻率                                    3,600 每小時, IEC 6047-5-1

外部操作鑰匙                                   AC-Anxx系列：直型、L 型、有彈性、可調節

拔出力，操作鑰匙已解鎖                      10 N

強制斷開行程                                         7.8 mm

差動行程                                           4.5 mm

螺栓-上緊扭矩                                        3 ... 4 N·m

主體和環的電纜接頭材料                 無鹵素***聚合物

環境溫度，工作                                    -25 ... 80 °C

污染程度                                              3, EN 60947-1

防護等級                             插接和螺紋緊固狀態下 IP 67 (EN 60529)

認證                                    IMQ

                                                 c UL US
