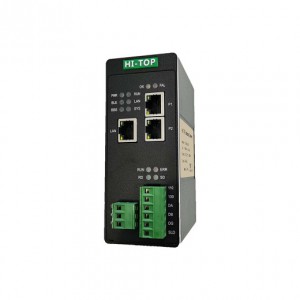

Modbus RTU轉CC-LINK協議轉換網關工業級 HT3S-CCS-MDN

HT3S-CCS-MDN 是一款 CC-LINK從站功能的通訊網關。該產品主要功能是將Modbus RTU 接入到 CC-LINK網絡中。本網關連接到 CC-LINK 總線中作為從站使用，連接到 Modbus RTU總線中作為主站或從站使用。即可以實現MODBUS RTU接口儀表、變頻器、綜保、軟啟動器或PLC等設備接入到三菱的CC-LINK網絡系統。

技術指標

MODBUS-RTU 技術參數

● 網關的MODBUS接口可通過撥碼選擇作為主站或從站，兩種工作方式二選一工作。

● 網關的MODBUS接口可通過撥碼選擇RS485接口或RS232接口，兩種接口二選一工作。

● 網關的MODBUS波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、115.2K等。

● 網關的MODBUS字符格式及校驗位：8位無校驗+1停止位、8位+偶校驗+1停止位、8位+奇校驗+1停止位、8位無校驗+2停止位。

● 網關作為MODBUS 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H號功能。

● 網關作為MODBUS 從站，支持03H、04H、06H、10H號功能。

● 網關作為MODBUS 主站，能帶32個Modbus從站。

CC-LINK 技術參數

● 網關的CC-Link接口作為從站工作。

● 網關支持CC-Link Ver1.0 。

● 網關支持輸入輸出各48字節 。

● 波特率支持：156K、625K、2.5M、5M、10M可選。

● 網關作為遠程設備站工作。

電氣參數

● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE

● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃

● 工作相對濕度：-25～55℃， 濕度≤95%

● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；

● 安裝方式：35mm導軌；

● 防護等級：IP20；

● 重量：約500g。
