Profibus DP轉EtherNet/IP協議轉換網關工業級 HT3S-EIS-DPS

Profibus DP轉EtherNet/IP協議轉換網關工業級 HT3S-EIS-DPS

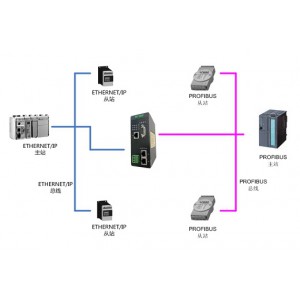

HT3S-EIS-DPS是一款Profibus DP和EtherNet/IP從站功能的通訊網關。該產品主要功能是將EtherNet/IP設備接入到Profibus DP網絡中，或將Profibus DP設備接入到EtherNet/IP網絡中。
HT3S-EIS-DPS網關連接到Profibus DP總線中作為從站使用，連接到EtherNet/IP總線中作為從站使用。

技術參數

PROFIBUS-DP 技術參數

● 網關協議符合 GB/T 20540-2006：測量和控制數字數據通信工業控制系統用現場總線第 3 部分： PROFIBUS 規范。

● 網關做為 PROFIBUS 網絡從站，支持的波特率： 9.6Kbps~12Mbps。

● 支持的數據長度：輸入≤244 字節，輸出≤244 字節，輸入+輸出≤488 字節。

ETHERNET/IP 技術參數

● 網關作為EtherNet/IP網絡的從站，可以連接CompactLogix、ControlLogix5000等系列PLC。

● 以太網 10/100M 自適應，具有 IP 地址沖突探測功能。

● 支持 ODVA 標準 EtherNet/IP通信協議，支持DHCP分配IP地址。

● 輸入輸出字節數：輸入字節數為490Bytes、輸出字節數為490 Bytes。

電氣參數

◆ 電源：直流24V/200mA（18V～30V可用），使用中建議接好保護地PE
◆ 環境溫度： 運輸和存儲：-40℃～+85℃ , 工作溫度：-40℃～+75℃
◆ 工作相對濕度：-25～55℃， 濕度≤95%
◆ 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）
◆ 防護等級：IP20

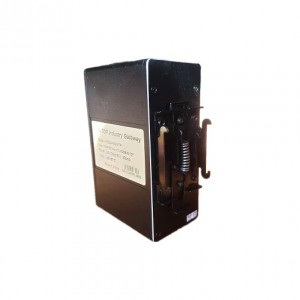

◆ 安裝方式：35mm導軌
◆ 重量：500g
