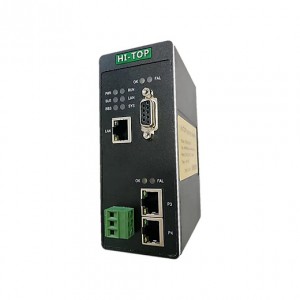

Profibus DP主站轉EtherNet IP 協議轉換網關 HT3S-DPM-EIS

HT3S-DPM-EIS是一款PROFIBUS DP主站功能的通訊網關。該產品主要功能是將多個PROFIBUS DP儀表、變頻器等設備接入到ETHERNET/IP網絡中。

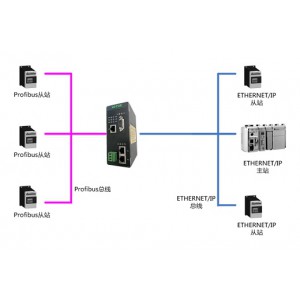

HT3S-DPM-EIS網關連接到PROFIBUS DP總線中作為主站使用，連接到ETHERNET/IP總線中作為從站使用。

技術參數

◆ PROFIBUS DP/V0 協議符合GB/T 20540-2006： 測量和控制數字數據通信工業控制系統用現場總線第3 部分：PROFINET 規范；

◆ PROFIBUS DP 作為主站，波特率達到12M；

◆ PROFIBUS DP 作為主站，可接DP從站數量32個，單個DP從站通訊數據不超過244個字節；

◆ 網關作為ETHERNET/IP網絡的從站，可以連接PLC。

◆ 以太網 10/100M 自適應，具有 IP 地址沖突探測功能。

◆ 支持 ODVA 標準 ETHERNET/IP 通信協議。

◆ 輸入輸出字節數：輸入字節數490 Bytes、輸出字節數490 Bytes。

電氣參數

● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE

● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃

● 工作相對濕度：-25～55℃， 濕度≤95%

● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；

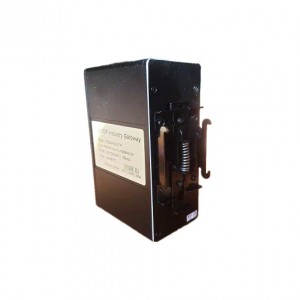

● 安裝方式：35mm導軌；

● 防護等級：IP20；
● 重量：約500g。
