技術數據

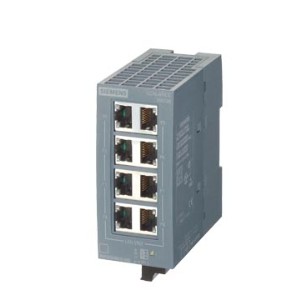

		SCALANCE XB008 非網管型 工業以太網交換機針對 10/100 Mbit/s；用于架設 小型星狀和 線狀結構；LED 診斷， IP20，24V AC/DC 電源，帶 8個 10/100 Mbit/s 雙絞線 接口及 RJ45 插座； 手冊可供下載 .
產品類型名稱
產品品牌名稱		SCALANCE
產品類型名稱		XB008
傳輸率
傳輸率		10 Mbit/s, 100 Mbit/s
接口 / 用于通信 / 集成的
電氣連接數量
● 用于網絡組件和終端設備		8; RJ45
100 Mbit/s ST 端口的數量
● 適用于多模		0
接口 / 其它
電氣連接數量
● 適用于電源		1
電氣連接規格
● 適用于電源		3 針端子板
供電電壓，電流消耗，損耗功率
電壓類型 / 1 / 電源電壓		DC
● 供電電壓 / 1 / 額定值		24 V
● 損耗功率 [W] / 1 / 額定值		2.88 W
● 供電電壓 / 1 / 測定值		19.2 ... 28.8 V
● 消耗電流 / 1 / ***大值		0.12 A
● 電氣連接規格 / 1 / 適用于電源		3 針端子板
● 產品組件 / 1 / 電源輸入端上的保險絲		是
● 保險絲規格 / 1 / 電源電壓輸入端上		0.6 A / 60 V
電壓類型 / 2 / 電源電壓		AC
● 供電電壓 / 2 / 測定值		19.2 ... 28.8 V
環境條件
環境溫度
● 運行期間		-10 ... +60 °C
● 存放期間		-40 ... +80 °C
● 運輸期間		-40 ... +80 °C
相對空氣濕度
● 25 °C 時 / 無冷凝 / 運行期間 / ***大值		95 %
防護等級 IP		IP20
結構形式，尺寸和重量
結構形式		Box
寬度		45 mm
高度		100 mm
深度		87 mm
凈重		0.18 kg
緊固類型
● 35 mm DIN 導軌安裝		是
● 墻壁安裝		是
● S7-1500 異型導軌安裝		否
產品功能 / 管理，配置，項目組態
產品功能
● 多端口鏡像		否
● CoS		是
● 交換機管理型		否
PROFINET 一致性類別		A
產品功能 / 冗余
產品功能
● 并行冗余協議 (PRP)/用于 PRP 網絡中		是
● 并行冗余協議 (PRP)/冗余網絡訪問 (RNA)		否
標準，規格，許可
資格證明
● CE標識		是
● KC 許可		是
● 法規符合性標志 (RCM)		是
標準
● 針對安全性 / CSA 和 UL		UL 60950-1，CSA C22.2 編號 60950-1
標準，規格，許可 / 危險環境
資格證明
● ATEX		是
● UKEX		是
● IECEx		是
● ULhazloc 許可		是
● CCC / 適用于防爆區符合 GB 標準		是
● FM 許可		是
標準，規格，許可 / 其它
資格證明
● 與 RoHS 一致		是
標準，規格，許可 / 環保產品聲明
環保產品聲明		是
全球變暖潛能值 [CO2 當量]
● 總計		151.5 kg
● 制造期間		7.42 kg
● 運行期間		143.95 kg
● 使用壽命終止后		0.14 kg
產品功能 / 常規
平均故障間隔時間 (MTBF)		214 a
參考標示
● 符合 IEC 81346-2:2009		KF
● 符合 IEC 81346-2:2019		KFE
更多信息 / 網絡鏈接
網絡鏈接
● 至網頁：圖片數據庫		https://www.automation.siemens.com/bilddb
● 至網頁： Industry Online Support		https://support.industry.siemens.com
安全提示
安全提示		西門子 為其產品及解決方案提供了工業網絡安全功能，以支持工廠、系統、機器和網絡的安全運行。為了防止工廠、系統、機器和網絡受到網絡攻擊，需要實施并持續維護**且全面的工業網絡安全保護機制。西門子的產品和解決方案構成此類概念的其中一個要素。客戶負責防止其工廠、系統、機器和網絡受到未經**的訪問。只有在有必要連接時并僅在采取適當安全措施（例如，防火墻和/或網絡分段）的情況下，才能將該等系統、機器和組件連接到企業網絡或互聯網。關于可采取的工業網絡安全措施的更多信息，請?jiān)L問www.siemens.com/cybersecurity-industry。西門子不斷對產品和解決方案進行開發和完善以提高安全性。西門子 強烈建議您及時更新產品并始終使用***新產品版本。如果使用的產品版本不再受支持，或者未能應用***新的更新程序，客戶遭受網絡攻擊的風險會增加。要及時了解有關產品更新的信息，請訂閱西門子 工業網絡安全 RSS 源，網址為 https://www.siemens.com/cert。(V4.7)
認可 / 證書
General Product Approval Declaration of Conformity Manufacturer Declaration General Product Approval EMV For use in hazardous locations KC FM CCC-Ex Environment Industrial Communication PROFINET
