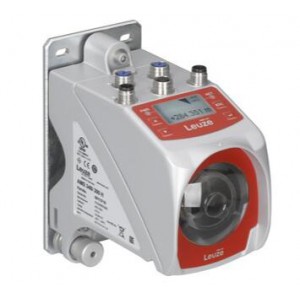

AMS 307i 120



勞易測 光學測距傳感器

• 系列: AMS 300i
• ***大測量范圍: 200 ... 120,000 mm
• 接口: SSI



系列	AMS 300i
應用	定位堆垛機 定位小推車和平移車 定位電鍍設備 起重機 / 龍門吊的碰撞保護
訂貨說明	必須單獨訂購反光膜

 光學數據

光源	激光, 紅色
激光等級	2, IEC/EN 60825-1:2014
光斑直徑 [針對傳感器距離]	100 mm [120,000 mm]

 測量數據

測量值計算時間	8 ms
測量范圍	200 ... 120,000 mm
分辨率	0.001 ... 10 mm
精度	2 mm
再現性(3σ)	0.9 mm
測量值輸出	1.7 ms
***大橫移速度	10 m/s

 電氣數據

 性能數據

供電電壓 UB

18 ... 30 V, DC

 接口

類型

SSI

 SSI

時鐘頻率	50 ... 800 kHz

 連接

 連接1

類型	接頭
設備上名稱	電源
螺紋規格	M12
材料	金屬
引腳數	5 個引腳

 連接2

功能	數據接口
類型	接頭
設備上名稱	SSI
螺紋規格	M12
類型	插頭
引腳數	5 個引腳
編碼	B-編碼

 連接3

功能	維護接口
類型	接頭
設備上名稱	售后服務
螺紋規格	M12
類型	插座
引腳數	5 個引腳
編碼	A-編碼

 機械參數

尺寸（寬 x 高 x 長）	84 mm x 166.5 mm x 159 mm
外殼材料	金屬
金屬外殼	壓鑄鋅/鋁
鏡頭蓋材料	玻璃
凈重	2,450 g

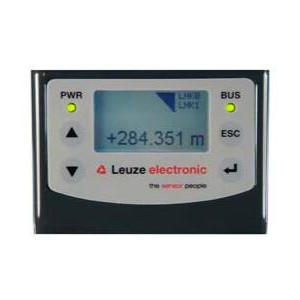

 操作和顯示

操作控制

小鍵盤

 環境數據

環境溫度，工作	-5 ... 50 °C
環境溫度，儲藏	-30 ... 70 °C
相對空氣濕度（無冷凝）	90 %

 認證

防護等級	IP 65
安全等級	III
認證	c UL US

 分類

稅率編號	90318020
ECLASS 5.1.4	27270801
ECLASS 8.0	27270801
ECLASS 9.0	27270801
ECLASS 10.0	27270801
ECLASS 11.0	27270801
ECLASS 12.0	27270916
ECLASS 13.0	27270916
ECLASS 14.0	27270916
ETIM 5.0	EC001825
ETIM 6.0	EC001825
ETIM 7.0	EC001825
ETIM 8.0	EC001825
ETIM 9.0	EC001825
