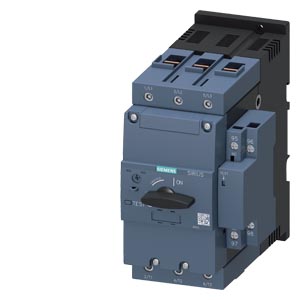

西門子-低壓配電 3RV2142-4JA10 斷路器
點擊圖片查看原圖
品牌： 西門子
產品名稱： 斷路器
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2024-02-26 14:41
瀏覽次數： 221
詢價
店鋪基本資料信息

 產品詳細說明


技術數據

 斷路器，結構尺寸 S3 滿足電機保護等級 10 具有過載繼電器功能 A 脫扣器 45 - 63 A N 脫扣器 819 A 螺栓型端子連接 提高通斷能力 100 kA
產品品牌名稱 SIRIUS
產品名稱 斷路器
產品的規格 用于帶過載繼電器功能的電機保護
產品類型名稱 3RV2
綜合技術數據
斷路器的結構尺寸 S3
接觸器的結構尺寸 可組合的 依公司特殊情況而定的 S3
產品擴展 輔助開關 是
損耗功率 [W] 電流測定值時
● AC 時 在熱運行狀態中 34 W
● AC 時 在熱運行狀態中 每個電極 11.3 W
絕緣電壓 污染度 3 時 AC 時 測定值 1 000 V
抗沖擊電壓能力 測定值 8 kV
耐沖擊性 符合 IEC 60068-2-27 25g / 11 ms 正弦
機械式使用壽命（轉換周期）
● 主觸點的 典型 25 000
● 輔助觸頭的 典型 25 000
電氣使用壽命（操作循環） 典型 25 000
參考標示 符合 IEC 81346-2:2009 Q
RoHS 指令（日期） 03/01/2017
環境條件
安裝高度 高度超出水平面以上 ***大值 2 000 m
環境溫度
● 運行期間 -20 ... +60 °C
● 存放期間 -50 ... +80 °C
● 運輸期間 -50 ... +80 °C
相對空氣濕度 運行期間 10 ... 95 %
主電路
極數 用于主電路 3
可設置的電流動作值 電流控制的過載脫扣的 45 ... 63 A
工作電壓
● 測定值 20 ... 690 V
● AC-3 時 測定值 ***大值 690 V
● AC-3e 時 測定值 ***大值 690 V
工作頻率 測定值 50 ... 60 Hz
工作電流 測定值 63 A
工作電流
● AC-3 時 400 V 時 測定值 63 A
● AC-3e 時 400 V 時 測定值 63 A
額定功率
● AC-3 時
— 230 V時 測定值 18.5 kW
— 400 V 時 測定值 30 kW
— 500 V 時 測定值 37 kW
— 690 V 時 測定值 55 kW
● AC-3e 時
— 230 V時 測定值 18.5 kW
— 400 V 時 測定值 30 kW
— 500 V 時 測定值 37 kW
— 690 V 時 測定值 55 kW
開關頻率
● AC-3 時 ***大值 15 1/h
● AC-3e 時 ***大值 15 1/h
輔助電路
常閉觸點數量 用于輔助觸點
● 備注 1
常開觸點數量 用于輔助觸點
● 備注 1
保護和監控功能
產品功能
● 接地識別 否
● 斷相識別 是
脫扣等級 CLASS 10
過電流脫扣器規格 熱的
極限短路電流 (Icu) 分斷能力
● AC 時 240 V 時 測定值 100 kA
● AC 時 400 V 時 測定值 100 kA
● AC 時 500 V 時 測定值 15 kA
● AC 時 690 V 時 測定值 7.5 kA
工作短路電流 (Ics) 分斷能力 AC 時
● 240 V 時 測定值 100 kA
● 400 V 時 測定值 50 kA
● 500 V 時 測定值 7.5 kA
● 690 V 時 測定值 4 kA
電流動作值 無延遲的短路脫扣器的 819 A
UL/CSA 額定數據
全負載電流 (FLA) 對于三相交流電機
● 480 V 時 測定值 63 A
● 600 V 時 測定值 63 A
輸出的機械功率 [hp]
● 針對單相交流電機
— 110/120 V 時 測定值 5 hp
— 230 V時 測定值 15 hp
● 對于三相交流電機
— 200/208 V 時 測定值 20 hp
— 220/230 V 時 測定值 25 hp
— 460/480 V 時 測定值 50 hp
— 575/600 V 時 測定值 60 hp
保護裝置，防止短路導致開關裝置損壞。
產品功能 短路保護 是
短路脫扣器的規格 磁力
裝入/固定/外廓尺寸
裝入位置 任意的
緊固類型 按照DIN EN 60715在35mm安裝導軌上的螺絲固緊和扣接固緊
高度 165 mm
寬度 90 mm
深度 176 mm
須遵守間距
● 單列式安裝的 側向地 0 mm
● 到接地部件 400 V 時
— 向下地 70 mm
— 向上地 70 mm
— 側向地 10 mm
● 到帶電壓部件 400 V 時
— 向下地 70 mm
— 向上地 70 mm
— 側向地 10 mm
● 到接地部件 500 V 時
— 向下地 110 mm
— 向上地 110 mm
— 側向地 10 mm
● 到帶電壓部件 500 V 時
— 向下地 110 mm
— 向上地 110 mm
— 側向地 10 mm
● 到接地部件 690 V 時
— 向下地 150 mm
— 向上地 150 mm
— 反向地 0 mm
— 側向地 30 mm
— 向前地 0 mm
● 到帶電壓部件 690 V 時
— 向下地 150 mm
— 向上地 150 mm
— 反向地 0 mm
— 側向地 30 mm
— 向前地 0 mm
接口/ 接線端子
電氣連接規格
● 用于主電路 螺栓連接
● 用于輔助和控制電路 螺栓連接
電氣連接的排列 用于主電路 上面和下面
可連接的導線截面類型
● 用于主觸點
— 單芯線的 2x (2.5 ... 16 mm²)
— 單芯線或多芯線 2x (2,5 ... 50 mm²), 1x (10 ... 70 mm²)
— 細芯線的 帶有電纜末端加工 2x (2.5 ... 35 mm²), 1x (2.5 ... 50 mm²)
— 細芯線的 無電纜末端加工 2x (10 - 35 mm²)、1x (10 - 50 mm²)
可連接的導線截面類型
● 用于輔助觸點
— 細芯線的 帶有電纜末端加工 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)
● 在 AWG 導線處 用于輔助觸點 2x (20 ... 16), 2x (18 ... 14)
擰緊扭矩
● 用于主觸點 電纜終端環形銜套中 4.5 ... 6 N·m
外徑 可用的電纜終端環形銜套 ***大值 19 mm
擰緊扭矩
● 用于主觸點 螺栓連接時 4.5 ... 6 N·m
● 用于輔助觸點 螺栓連接時 0.8 ... 1.2 N·m
螺紋規格 連接螺栓的
● 輔助和控制觸點的 M3
安全
引起危險的停機故障比例
● 低需求率時 符合 SN 31920 50 %
● 需求率較高 符合 SN 31920 50 %
B10 值 需求率較高 符合 SN 31920 5 000
IEC 61508
T1 值
● 用于檢測試驗間隔時間或使用時間 符合 IEC 61508 10 a
電氣安全
防護等級 IP 正面的 符合 IEC 60529 IP20
防接觸保護 正面的 符合 IEC 60529 確保從前部垂直觸摸時手指安全
顯示方式 開關狀態 鎖緊手柄
