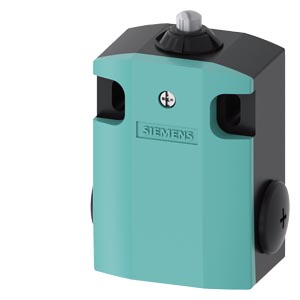

位置開關 金屬外殼 56 mm 寬 設備接口 3 個(M20x 1.5) 1NO/2NC 緩動觸點 平滑柱塞，金屬 |
| 產品品牌名稱 |
SIRIUS |
| 產品名稱 |
機械位置開關 |
| 產品類型名稱 |
3SE5 |
| 生產商產品編號 |
|
| ● 送貨范圍內包括的基礎開關的 |
3SE5122-0KA00 |
| ● 送貨范圍內包括的用于行程開關的驅動頭的 |
3SE5000-0AB01 |
| ● 送貨范圍內包括的開關觸點的 |
3SE5000-0KA00 |
| ● 送貨范圍內包括的帶蓋空外殼 |
3SE5122-0AA00 |
| 應用適宜性 安全 |
是 |
| 綜合技術數據 |
| 產品功能 強行開啟 |
是 |
| 絕緣電壓 測定值 |
400 V |
| 污染程度 |
級別3 |
| 抗沖擊電壓能力 測定值 |
6 kV |
| 防護等級 IP |
IP66/IP67 |
| 耐沖擊性 |
|
| ● 符合 IEC 60068-2-27 |
30g / 11 ms |
| 機械式使用壽命（轉換周期） 典型 |
15 000 000 |
| 電氣使用壽命（操作循環） AC-15 時 230 V時 典型 |
100 000 |
| 熱電流 |
10 A |
| 材料 外殼的 開關頭的 |
金屬 |
| 參考標示 符合 IEC 81346-2:2009 |
B |
| 持續電流 電路保護開關C特性的 |
1 A; 可應對小于 400 A 的短路電流 |
| 持續電流 DIAZED熔斷器熔絲 靈敏的 |
10 A; 可應對小于 400 A 的短路電流 |
| 持續電流 gG DIAZED 熔斷器熔絲的 |
6 A |
| 作用原理 |
機械的 |
| 重復精度 |
0.05 mm |
| RoHS 指令（日期） |
07/01/2006 |
| ***小驅動力 沿驅動方向 |
20 N |
| 傳感器的長度 |
85.7 mm |
| 傳感器寬度 |
56 mm |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +85 °C |
| ● 存放期間 |
-40 ... +90 °C |
| 對于粉塵的防爆保護類別 |
無 |
| 開關觸點規格 |
機械的 |
| 工作頻率 測定值 |
50 ... 60 Hz |
| 常閉觸點數量 用于輔助觸點 |
2 |
| 常開觸點數量 用于輔助觸點 |
1 |
| 工作電流 AC-15 時 |
|
| ● 24 V 時 測定值 |
6 A |
| ● 125 V 時 測定值 |
6 A |
| ● 240 V 時 測定值 |
6 A |
| ● 400 V 時 測定值 |
4 A |
| 工作電流 DC-13 時 |
|
| ● 24 V 時 測定值 |
3 A |
| ● 125 V 時 測定值 |
0.55 A |
| ● 250 V 時 測定值 |
0.27 A |
| ● 400 V 時 測定值 |
0.12 A |
| 箱體 |
| 外殼的制造類型 |
長方體，寬的 |
| 材料 外殼的 |
金屬 |
| 涂層 外殼的 |
陰極電泳涂裝 |
| 殼體規格 符合標準 |
否 |
| 驅動頭 |
| 操作元件的結構形式 |
圓形撞針，不銹鋼柱塞 |
| 開關頭的標準名稱 |
EN 50041，類型B |
| 形狀 開關頭的 |
拱形結構 |
| 開關轉換功能的結構形式 |
強制常閉觸點 |
| 換向原理 |
蠕動開關元件 |
| 開關觸點數量 安全型 |
2 |
| 進線管的規格 |
3x (M20 x 1.5) |
| 裝入/固定/外廓尺寸 |
| 裝入位置 |
任意的 |
| 緊固類型 |
螺栓固定 |
| 接口/ 接線端子 |
| 電氣連接規格 |
螺栓連接 |
| 可連接的導線截面類型 |
|
| ● 單芯線的 |
1x (0.5 ... 1.5 mm²), 2x (0.5 ... 0.75 mm²) |
| ● 細芯線的 帶有電纜末端加工 |
1x (0.5 ... 1.5 mm²), 2x (0.5 ... 0.75 mm²) |
| ● 在 AWG 導線處 單芯線的 |
1x (20 ... 16), 2x (20 ... 18) |
| ● 在 AWG 導線處 多芯線 |
1x (20 ... 16), 2x (20 ... 18) |
| 接口規格 用于安全保險的的通訊 |
無 |
| 通信/協議 |
| 接口規格 |
無 |
