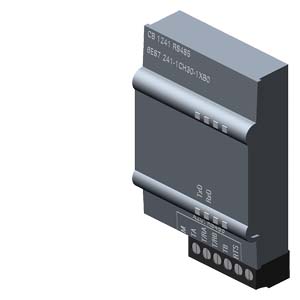

6ES7241-1CH30-1XB0
(EAN: 6940408100930 / UPC: 040892696707)
COMMUNICATION BOARD CB 1241, RS485
 |
SIMATIC S7-1200， Communication Board CB 1241， RS-485，接線盒， 支持自由端口 |
| 一般信息 |
| 產品類型標志 |
CB 1241 RS 485 |
| 輸入電流 |
| 來自背板總線 DC 5 V，典型值 |
50 mA |
| 功率損失 |
| 功率損失，典型值 |
1.5 W |
| 接口 |
| 點對點聯結 |
| ● 導線長度，***大值 |
1 000 m |
| 集成協議驅動器 |
| — 自由端口 |
是 |
| — ASCII |
是; 作為庫功能可用 |
| — Modbus RTU 主站 |
是 |
| — Modbus RTU 從站 |
是 |
| — USS |
是; 作為庫功能可用 |
| 協議 |
| 集成協議 |
| 自由端口 |
| — 報文長度，***大值 |
1 kbyte |
| — 每個字符的位數 |
7 或 8 |
| — 停止位數量 |
1 個（標準），2 個 |
| — 奇偶校驗 |
（默認標配）無奇偶校驗；正，奇，標記（奇偶校驗位總是為 1）；空白（奇偶校驗位總是為 0） |
| 3964 (R) |
| — 報文長度，***大值 |
1 kbyte |
| — 每個字符的位數 |
7 或 8 |
| — 停止位數量 |
1 個（標準），2 個 |
| — 奇偶校驗 |
（默認標配）無奇偶校驗；正，奇，標記（奇偶校驗位總是為 1）；空白（奇偶校驗位總是為 0） |
| Modbus RTU 主站 |
| — 地址范圍 |
1 至 49 999（標準 Modbus 尋址） |
| — 從站數量，***大值 |
247; 從站編號 1 至 247，每個 MODBUS 網段***多 32 臺設備，將網絡擴展至***大組態時需要更多中繼器 |
| Modbus RTU 從站 |
| — 地址范圍 |
1 至 49 999（標準 Modbus 尋址） |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 防護等級和防護類別 |
| 防護等級 IP |
IP20 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| CSA 許可 |
是 |
| UL 許可 |
是 |
| cULus |
是 |
| FM 許可 |
是 |
| RCM（原 C-TICK） |
是 |
| KC 許可 |
是 |
| 船舶建造許可 |
是 |
| 環境要求 |
| 露天情況下 |
| ● ***大落差 |
0.3 m; 五個，在發貨包裝內 |
| 運行中的環境溫度 |
| ● ***小值 |
-20 °C |
| ● ***大值 |
60 °C |
| ● 水平安裝，***小值 |
-20 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-20 °C |
| ● 垂直安裝，***大值 |
50 °C |
| ● 允許溫度變化 |
5°C 至 55°C，3°C/分鐘 |
| 運輸/儲存時的環境溫度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 氣壓符合 IEC 60068-2-13 標準要求 |
| ● 操作，***小值 |
795 hPa |
| ● 操作，***大值 |
1 080 hPa |
| ● 存放/運輸，***小值 |
660 hPa |
| ● 存放/運輸，***大值 |
1 080 hPa |
| 相對空氣濕度 |
| ● 25 °C 時無冷凝運行，***大值 |
95 % |
| 機械/材料 |
| 外殼材料（正面） |
|
| ● 塑料 |
是 |
| 尺寸 |
| 寬度 |
38 mm |
| 高度 |
62 mm |
| 深度 |
21 mm |
| 重量 |
| 重量，約 |
40 g |
