技術數據

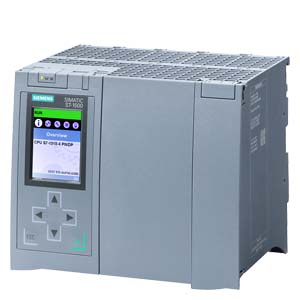

		SIMATIC S7-1500， CPU 1518-4 PN/DP， 中央處理器，帶 工作存儲器 6 MB，用于 程序及 60MByte 用于數據， 第 1 個接口：PROFINET IRT 帶雙端口交換機， 第 2 接口：PROFINET RT， 第 3 接口：以太網， 第 4 個接口：PROFIBUS， 1 ns 比特性能表現， 需要 SIMATIC 存儲卡
一般信息
產品類型標志		CPU 1518-4 PN/DP
硬件功能狀態		FS11
固件版本		V3.1
● 可更新固件		是
產品功能
● I&M 數據		是; I&M0 至 I&M3
● 時鐘同步模式		是; 分布式和集中式；帶***小組織塊，6 個 125 µs 循環（分布式）和 1 ms（集中式）
● syslog		是
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本		V19（固件 V3.1）；V13（固件 V1.5）及以上版本
配置控制
通過數據組		是
顯示
屏幕對角線 [cm]		6.1 cm
操作元件
按鍵數量		6
運行模式開關		1
電源電壓
額定值 (DC)		24 V
允許范圍，下限 (DC)		19.2 V
允許范圍，上限 (DC)		28.8 V
反極性保護		是
電源和電壓斷路跨接
● 停電/斷電跨接時間		5 ms
● 重復率，***小值		1/s
輸入電流
耗用電流（額定值）		1.55 A
耗用電流，***大值		1.9 A
接通電流，***大值		1.9 A; 額定值
I²t		0.4 A²·s
功率
背板總線上的饋電功率		12 W
來自背板總線的功耗（達到均衡）		30 W
功率損失
功率損失，典型值		24 W
存儲器
SIMATIC 存儲卡插槽數量		1
需要 SIMATIC 存儲卡		是
工作存儲器
● 集成（用于程序）		6 Mbyte
● 集成（用于數據）		60 Mbyte
裝載存儲器
● 插拔式（SIMATIC 存儲卡），***大值		32 Gbyte
緩沖
● 免維護		是
CPU-處理時間
對于位運算，典型值		1 ns
對于字運算，典型值		2 ns
對于定點運算，典型值		2 ns
對于浮點運算，典型值		6 ns
CPU-組件
元素?cái)?shù)量（總數）		20 000; 程序塊 (OB、FB、FC、DB) 和 UDT
DB
● 編號范圍		1 ... 60 999；劃分如下：用戶可用編號范圍：1 ... 59 999 和由 SFC 86 創建的數據塊的編號范圍：60 000 ... 60 999
● 容量，***大值		16 Mbyte; 對于***尋址的數據庫，***大容量為 64 KB
FB
● 編號范圍		0 ... 65 535
● 容量，***大值		1 Mbyte
FC
● 編號范圍		0 ... 65 535
● 容量，***大值		1 Mbyte
OB
● 容量，***大值		1 Mbyte
● 可用循環 OB 數量		100
● 時間報警 OB 數量		20
● 延遲報警 OB 數量		20
● 喚醒警告 OB 數量		20; 帶***小組織塊，3 個 100 µs 循環
● 過程報警 OB 數量		50
● DPV1 報警 OB 的數量		3
● 等時模式 Ob 數量		3
● 技術同步警告 OB 數量		2
● 啟動 OB 數量		100
● 異步錯誤 OB 數量		4
● 同步錯誤 OB 數量		2
● 診斷報警 OB 的數量		1
嵌套深度
● 每個優先等級		24
計數器、定時器及其剩磁
S7 計數器
● 數量		2 048
剩磁
— 可調整		是
IEC 計數器
● 數量		任意（僅由系統內存進行限制）
剩磁
— 可調整		是
S7 時間
● 數量		2 048
剩磁
— 可調整		是
IEC 計時器
● 數量		任意（僅由系統內存進行限制）
剩磁
— 可調整		是
數據范圍及其剩磁
保留的數據范圍（包括時間、計數器、標記），***大值		768 kbyte; 總計；針對存儲器、計時器、計數器、數據庫和技術數據（軸）的可用剩磁存儲器：700 KB
擴展的保留數據范圍（包括時間、計數器、標記），***大值		20 Mbyte; 使用 PS 60 W 24/48/60 V DC HF 時
標記
● 容量，***大值		16 kbyte
● 定時標記數量		8; 8 個時鐘存儲器二進制位 bit 合而為一個時鐘存儲器字節 byte
數據組件
● 可調整剩磁		是
