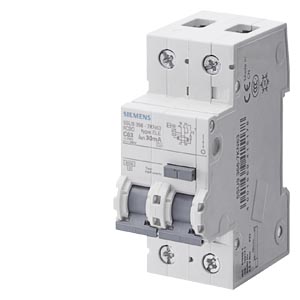

LS/DI 開關，6 kA，1P+N， 型號 AC，30 mA，C 特性，內：32 A，Un AC：230 V |
| 版本 |
| 產品品牌名稱 |
SENTRON |
| 產品名稱 |
斷路器/DIAZED 保護開關 |
| 產品的規格 |
不延遲 |
| 一般技術數據 |
| 極數 |
2 |
| 極數 帶保險裝置 |
1 |
| 電極規格 |
1P+N |
| 脫扣特性級別 |
C |
| 機械式使用壽命（轉換周期） 典型 |
10 000 |
| 過壓類別 |
III |
| 污染程度 |
2 |
| 電壓 |
| 電壓類型 工作電壓 |
AC |
| 絕緣電壓 (Ui) 測定值 |
264 V |
| 抗沖擊電壓能力 測定值 |
4 000 V |
| 抗脈沖電流穩定性 (8/20) µs 時 |
1 kA |
| 電源電壓 |
| 供電電壓 |
|
| ● AC 時 測定值 |
230/240 V |
| ● 用于測控設備 ***小值 |
195 V |
| 工作頻率 |
50/60 Hz |
| 供電電壓頻率 測定值 |
50 Hz |
| 防護等級 |
| 防護等級 IP |
IP20，安裝分電器時，帶連接導線 |
| 交換容量 |
| 短路電流 (Icn) 分斷能力 符合 EN 61009-1 測定值 |
6 kA |
| 電流通斷能力 |
|
| ● 根據 EN 60898 測定值 |
6 kA |
| ● 符合 IEC 60947-2 測定值 |
10 kA |
| 故障額定分斷能力 (IΔm) 符合 EC 61009-1 |
6 kA |
| 能源限制等級 |
3 |
| 耗散 |
| 損耗功率 [W] |
|
| ● 電流測定值時 AC 時 在熱運行狀態中 每個電極 |
0.75 W |
| ● ***大值 |
1.5 W |
| 工作電流 |
|
| ● 30 °C 時 測定值 |
32 A |
| ● 40 °C 時 測定值 |
30.4 A |
| ● 45 ℃ 時 測定值 |
29.76 A |
| ● 50°C 時 測定值 |
28.8 A |
| ● 55 ℃ 時 測定值 |
27.84 A |
| 產品詳細信息 |
| 產品特點 |
|
| ● 無鹵素 |
是 |
| ● 不含硅 |
是 |
| 連接 |
| 可連接的導線截面 單芯線的 |
|
| ● ***小值 |
0.75 mm² |
| ● ***大值 |
35 mm² |
| 可連接的導線截面 多芯線 |
|
| ● ***小值 |
0.75 mm² |
| ● ***大值 |
35 mm² |
| 可連接的導線截面 細芯線的 帶有電纜末端加工 |
|
| ● ***小值 |
0.75 mm² |
| ● ***大值 |
25 mm² |
| 擰緊扭矩 螺栓連接時 |
|
| ● ***小值 |
2.5 N·m |
| ● ***大值 |
3 N·m |
| 位置 電源連接電纜 |
可選擇頂部或底部 |
| 機械設計 |
| 高度 |
90 mm |
| 寬度 |
36 mm |
| 深度 |
77 mm |
| 安裝深度 |
70 mm |
| 寬度分配單元的數量 |
2 |
| 裝入位置 |
任意的 |
| 凈重 |
280 g |
| 重量 含包裝 |
280 g |
| 環境條件 |
| 環境溫度影響 |
濕度***大 95% |
| 環境溫度 運行期間 |
|
| ● ***小值 |
-25 °C |
| ● ***大值 |
45 °C |
| 環境溫度 存放期間 |
|
| ● ***小值 |
-40 °C |
| ● ***大值 |
75 °C |
| 測試循環數量 適用于環境檢測 根據 IEC 60068-2-30 |
28 |
