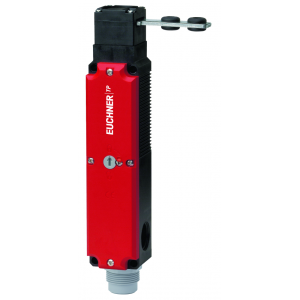

TP安全開關可確保門鎖設備保持在閉合位置，直至危險運動（例如，主軸超行程）停止。
與此類似，其還可防止安全門在運動過程中開啟。其纖薄設計極 其適合于在型材導軌上通用安裝。TP安全開關具有加固塑料外殼。因此，它們?yōu)樽詣?dòng)化、裝配和物料運輸技術領域提供了ZUI佳的安裝應用機遇。
產品特點
正面輔助解鎖裝置
具有門監控觸點
增強的水平方向超行程
電氣連接值
| 功耗 |
8 W |
| 額定絕緣電壓Ui |
50 V |
| 額定沖擊耐受電壓Uimp |
1.5 kV |
| 利用類別 |
|
| AC-15 |
4A 50V |
| DC-13 |
4A 24V |
| 短路保護符合IEC 60269-1標準 |
4A gG |
| 電磁線圈工作電壓 |
|
| AC/DC |
24 V -15% ... +10% |
| 電磁線圈占空比 |
100 % |
| 切換電壓 |
|
| ZUI�。�10 mA時） |
12 V |
| 切換電流 |
|
| ZUI�。�24 V時） |
1 mA |
| 熱額定電流Ith |
4 A |
機械值和環境
| 啟動速度 |
max. 20 m/min |
| 連接類型 |
|
| 1 x |
SR11圓形接插頭 |
| 門鎖監控功能的常開觸點數 |
2 |
| 門鎖監控功能的強制斷開觸點數 |
2 |
| 拔出力 |
20 N |
| 觸發頻率 |
max. 1200 1/h |
| 觸發力 |
10 N |
| 安裝方向 |
任何 |
| 機械壽命 |
1 x 10 |
| 固定作用力 |
10 N |
| 切換原則 |
緩動式開關觸點 |
| 保護等級 |
IP65 |
| 環境溫度 |
-20 ... +55 °C |
| 材料 |
|
| 聯系方式 |
銀合金，電亮金 |
| 殼體 |
加強型熱塑材料 |
| 鎖緊力Fmax |
1300 N |
| 鎖緊力FZh |
1000 N |
| 門鎖原理 |
通電解鎖 |
符合EN ISO 13849-1和EN IEC 62061的特性值
| |
門鎖裝置控制 |
| 類別 |
根據門鎖的外部控制 |
| 性能等級 |
根據門鎖的外部控制 |
| PFHD |
根據門鎖的外部控制 |
| |
監控門鎖功能和安全門位置 |
| B10D |
3 x 10 |
結合觸發塊-P-GT使用
| 水平方向超行程 |
2 mm |
| 垂直方向超行程 |
1.5 mm |
結合觸發塊-P-GNT使用
| 水平方向超行程 |
7 mm |
| 垂直方向超行程 |
7 mm |
