ABB產品說明

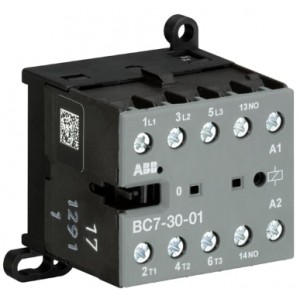

BC7-30-01 微型接觸器是一款緊湊型 3 極接觸器，帶有 1 個輔助觸點和螺釘端子。它們非常適合必須可靠性且空間有限的應用。微型接觸器用于住宅建筑、商業建筑和工業應用，用于控制高達 5.5 kW （AC-3）和 20 A / 690 V （AC-1）的單相或三相負載或控制信號切換。其他功能包括無噪音和無嗡嗡聲的線圈、開關位置指示以及用于導軌或壁掛式安裝的集成可能性。

產品分類：

產品 » 低壓產品及系統 » 控制產品 » 接觸器 » 微型接觸器

尺寸

產品凈寬：
52.5 毫米
產品凈高：
57.5 毫米
產品凈深度/長度：
46.7 毫米
產品凈重：
0.175 千克

專門的

極數：
3
微型接觸器類型：
微型接觸器
額定工作電壓：
輔助電路 690 V AC 輔助電路 250 V DC 主電路 690 V AC

主電路 220 V DC
額定頻率（f）：
控制電路 DC 主電路 50 Hz
主電路 60 Hz
主電路 DC
額定沖擊耐受電壓（U小鬼):
輔助電路 6 kV 主電路 6 kV
額定絕緣電壓（U我):
690 V
，符合 UL/CSA 600 V
主觸點數控：
0
主觸點數量：
3
額定工作電流 AC-1 （Ie):
（220 / 240 伏） 40 攝氏度 20 安（220 / 240 伏） 55 攝氏度 16 安（380 / 440 伏） 40 攝氏度 20 安（380 / 440 伏） 55 攝氏度 16 安（690 伏） 40 攝氏度 6 安（690 伏） 55 攝氏度 6 安
額定工作功率 AC-3 （Pe):
（230 伏）三相 3 kW
（400 V）三相 5.5 kW（500 V）三相 5.5 kW（690 V）三相，NO 3 kW
額定短時耐受電流低電壓（I連續):
在 40 °C 環境溫度下，在自由空氣中，從冷態 10 s 96 A
輔助觸點 NC 數量：
1
輔助觸點數量 NO：
0
額定工作電流 AC-15 （Ie):
（24 伏） 4 安（120 伏） 4 安（500 伏） 2 安（220 / 240 伏） 4 安（380 / 400 伏） 3 安
額定工作電流 DC-13 （Ie):
（24 V） 2.5 A（110 V） 0.7 A（220 / 240 V） 0.4 A
常規自由空氣熱電流（I第):
主電路 20 A
額定控制電路電壓（Uc):
24 V 直流
線圈工作限制：
（符合 IEC 60947-4-1）用于直流電源 0.85 ...1.1 x Uc （θ ≤ 55 °C時）
防護等級：
輔助電路端子 IP20
控制電路端子 IP20
主電路端子 IP20
機械耐久性：
10000000 次循環
***小交換容量：
輔助電路 17 V
輔助電路 5 mA
***大電氣開關頻率：
（AC-1）每小時 300 次循環（AC-15）每小時 600 次循環（AC-3）每小時 600 次循環（DC-1）每小時 600 次循環（DC-13）每小時

600 次循環（DC-3）每小時
600 次循環
連接容量主電路：
帶冷壓頭 1/2x 1 ...2.5 mm²
柔性，帶絕緣冷壓頭 1/2x 1 ...2.5 mm²
柔性 1/2x 1 ...2.5 mm²
剛性 1/2x 1 ...4 平方毫米
連接容量輔助電路：
帶冷壓頭 1/2x 1 ...2.5 mm²
柔性，帶絕緣冷壓頭 1/2x 1 ...2.5 mm²
柔性 1/2x 1 ...2.5 mm²
剛性 1/2x 1 ...4 平方毫米
連接容量控制電路：
帶冷壓頭 1/2x 1 ...2.5 mm²
柔性，帶絕緣冷壓頭 1/2x 1 ...2.5 mm²
柔性 1/2x 1 ...2.5 mm²
剛性 1/2x 1 ...4 平方毫米
剝線長度：
輔助電路 9 mm 主電路 9 mm
擰緊扭矩：
輔助電路 0.8 ...1.1 N·m
控制電路 0.8 ...1.1 N·m
主電路 0.8 ...1.1 牛·米
推薦螺絲刀：
M3
波茲德里夫 1
安裝在DIN導軌上：
TH35-15 （35 x 15 mm 安裝導軌）符合 IEC 60715
TH35-7.5 （35 x 7.5 mm 安裝導軌）符合 IEC 60715
功率損耗：
額定工作條件 AC-1 每極 1.4 W
標準：
國際電工委員會/標準 60947-1 國際電工委員會/標準 60947-4-1

國際電工委員會/標準 60947-5-1 標準
UL 60947-1
標準 60947-4-1

技術 UL/CSA

***大工作電壓 UL/CSA：
主電路 600 V AC
滿載安培電機使用：
（115 伏交流電）單相 13.8 A
（200 V AC）三相 7.8 A
（220 ...240 V AC）三相 9.6 A（230 V AC）單相 10 A

（440 ...480 V AC）三相 7.6 A
（550 ...600 V AC）三相 6.1 A
馬力等級 UL/CSA：
（115 伏交流電）單相 0.75 hp
（200 V AC）三相 2 hp
（220 ...240 V AC）三相 3 hp（230 V AC）單相 1.5 hp

（440 ...480 V AC）三相 5 hp
（550 ...600 V AC）三相 5 hp
一般使用等級 UL/CSA：
（600 V 交流） 16 A
端子等級 UL/CSA：
空客A600
連接容量主電路 UL/CSA：
絞合 1/2x 22-10 AWG
連接容量輔助電路 UL/CSA：
絞合 1/2x 22-10 AWG
擰緊扭矩 UL/CSA：
輔助電路 7 in·lb
控制電路 7 in·lb
主電路 7 in·lb

環境的

環境空氣溫度：
工作溫度 -25 ... +55 °C 儲存溫度 -40 ... +80 °C
允許的***大工作高度：
2000米
抗沖擊性符合 IEC 60068-2-27 標準：
11 ms 脈沖 15g
抗振性符合 IEC 60068-2-6：
5G / 5 ...150赫茲
RoHS狀態：
遵循 2011 年 65 月 2015 日的歐盟指令 863/22/EU 和修正案 2019/<>
