2：

指代擴展模塊

E

3：

模擬量輸入點數

8

4：

指代模擬量輸入

AD

5：

模擬量輸入類型

A：輸入全部為電流型

V：輸入全部為電壓型

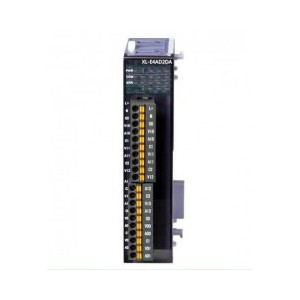

XL-E8AD-A

8通道模擬量輸入模塊（14bit）；

電流雙極性輸入（0~20mA、4~20mA、-20~20mA）

XL-E8AD-V

8通道模擬量輸入模塊（14bit）；

電壓雙極性輸入（0~5V、0~10V、-5~5V、-10~10V）

XL-E8AD-A-S

8通道模擬量輸入模塊（16bit）；

電流雙極性輸入（0~20mA、4~20mA、-20~20mA）

XL-E8AD-V-S

8通道模擬量輸入模塊（16bit）；

電壓雙極性輸入（0~5V、0~10V、-5~5V、-10~10V）

使用環境

無腐蝕性氣體

環境溫度

0℃~55℃

保存環境溫度

-20~70℃

環境濕度

5~95%RH

保存環境濕度

5~95%RH

安裝

直接安裝在DIN46277（寬35mm）的導軌上

8AD-V

8AD-A

8AD-A

8AD-V

模擬量輸入范圍

0~5V,0~10V

-5~5V,-10~10V

-

0~20mA,4~20mA

-20~20mA

-

可達輸入范圍

±15V

-

-40～40mA

-

數字輸出范圍

14位二進制數（0~16383或-8192~8191）

分辨率

1/16383（14Bit）

綜合***度

1%

轉換速度

2ms/通道

模擬量用電源

DC24V±10%，150mA
