產品特點
XL系列PLC適配模擬量輸入輸出左擴展模塊，包含2點輸入、2點輸出規格。
XL系列PLC一般可擴展1個ED模塊。
電源規格：DC24V
2路12位高精度模擬量輸入、2路10位高精度模擬量輸出
模擬量輸入類型：電壓、電流
命名規則
|
1：
|
系列名稱
|
XL
|
|
2：
|
模擬量輸入點數
|
2
|
|
3：
|
指代模擬量輸入
|
AD
|
|
4：
|
模擬量輸出點數
|
2
|
|
5：
|
指代模擬量輸出
|
DA
|
|
6：
|
模擬量輸入輸出類型
|
A：輸入輸出全部為電流型
|
| |
|
V：輸入輸出全部為電壓型
|
|
5：
|
指代ED模塊
|
ED
|
型號一覽表
|
型 號
|
功 能
|
|

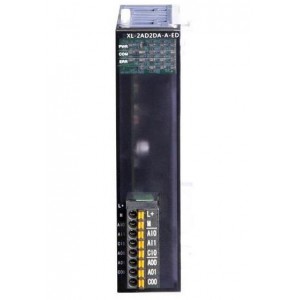

XL-2AD2DA-A-ED
|
2通道模擬量輸入（12bit）、2通道模擬量輸出模塊（10bit）；
電流型（0~20mA、4~20mA）
|
|
XL-2AD2DA-V-ED
|
2通道模擬量輸入（12bit）、2通道模擬量輸出模塊（10bit）；
電壓型（0~5V、0~10V）
|
基本規格
|
項 目
|
規 格
|
|
使用環境
|
無腐蝕性氣體
|
|
環境溫度
|
0℃~60℃
|
|
保存環境溫度
|
-20~70℃
|
|
環境濕度
|
5~95%RH
|
|
保存環境濕度
|
5~95%RH
|
|
安裝
|
直接安裝在DIN46277（寬35mm）的導軌上
|
性能規格
|
項目
|
電壓輸入
|
電流輸入
|
電壓輸出
|
電流輸出
|
|
2AD2DA-V-ED
|
2AD2DA-A-ED
|
2AD2DA-V-ED
|
2AD2DA-A-ED
|
|
模擬量輸入范圍
|
0~5V,0~10V
|
0~20mA,4~20mA
|
0~5V,0~10V
|
0~20mA,4~20mA
|
|
可達輸
入范圍
|
-0.5V~15V
|
0～40mA
|
-
|
-
|
|
模擬量輸出范圍
|
0~5V,0~10V
|
0~20mA,4~20mA
|
0~5V,0~10V
外部負載電阻2KΩ~1MΩ
|
0~20mA,4~20mA
外部負載電阻小于500Ω
|
|
數字輸入范圍
|
-
|
10位二進制數（0~1023）
|
|
數字輸出范圍
|
12位二進制數（0~4095）
|
-
|
|
分辨率
|
1/4095（12Bit）
|
1/1023（10Bit）
|
|
綜合***度
|
1%
|
|
轉換速度
|
10ms/通道
|
|
模擬量用電源
|
DC24V±10%，150mA
|
外觀尺寸圖（單位：mm）
