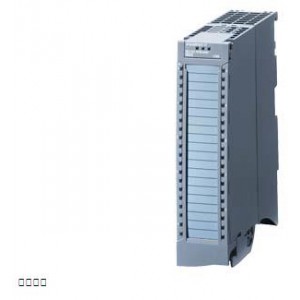

SIMATIC S7-1500， 模擬輸入模塊 模擬輸入 8xU/I 高速型， 16 位分辨率 ， 精度 0.3% 8 通道，分成組，每組 8， 共模電壓 10V； 診斷；過程報警 8 通道以 0.0625ms 過采樣; 供貨范圍內包含 饋電元素，屏蔽支架 和屏蔽端子： 前連接器（螺釘型接線端子 或直插式）單獨訂貨 |
| 一般信息 |
| 產品類型標志 |
AI 8xU/I HS |
| 硬件功能狀態 |
FS01 以上版本 |
| 固件版本 |
V2.1.0 |
| ● 可更新固件 |
是 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
是 |
| ● 按優先級啟動 |
是 |
| ● 可變測量范圍 |
否 |
| ● 可變測量值 |
否 |
| ● 測量范圍調整 |
否 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V14 / - |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP3 / - |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
V1.0 / V5.1 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
v2.3 / - |
| 運行模式 |
| ● 過采樣 |
是 |
| ● MSI |
是 |
| 運行中的 CiR 配置 |
| 可在 RUN 模式下更改參數分配 |
是 |
| 可在 RUN 模式下校準 |
是 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 輸入電流 |
| 耗用電流，***大值 |
240 mA; 24 V DC 供電時 |
| 傳感器供電 |
| 24 V 傳感器供電 |
| ● 短路保護 |
是 |
| ● 輸出電流，***大值 |
20 mA; 每個通道***大 47 mA，持續時間 < 10 s |
| 功率 |
| 來自背板總線的功率輸出 |
1.15 W |
| 功率損失 |
| 功率損失，典型值 |
3.4 W |
| 模擬輸入 |
| 模擬輸入端數量 |
8 |
| ● 電流測量時 |
8 |
| ● 電壓測量時 |
8 |
| 電壓輸入允許的輸入電壓（毀壞限制），***大值 |
28.8 V |
| 電流輸入允許的輸入電流（毀壞限制），***大值 |
40 mA |
| 輸入范圍（額定值），電壓 |
| ● 0 至 +5 V |
否 |
| ● 0 至 +10 V |
否 |
| ● 1 V 至 5 V |
是 |
| — 輸入電阻（1 V 至 5 V） |
50 k |
| ● -10 V 至 +10 V |
是 |
| — 輸入電阻（-10 V 至 +10 V） |
100 k |
| ● -2.5 V 至 +2.5 V |
否 |
| ● -25 mV 至 +25 mV |
否 |
| ● -250 mV 至 +250 mV |
否 |
| ● -5 V 至 +5 V |
是 |
| — 輸入電阻（-5 V 至 +5 V） |
50 k |
| ● -50 mV 至 +50 mV |
否 |
| ● -500 mV 至 +500 mV |
否 |
| ● -80 mV 至 +80 mV |
否 |
| 輸入范圍（額定值），電流 |
| ● 0 至 20 mA |
是 |
| — 輸入電阻（0 至 20 mA） |
41 加上約 42Ohm，用于通過 PTC 實現過壓保護 |
| ● -20 mA 至 +20 mA |
是 |
| — 輸入電阻（-20 mA 至 +20 mA） |
41 加上約 42Ohm，用于通過 PTC 實現過壓保護 |
| ● 4 mA 至 20 mA |
是 |
| — 輸入電阻（4 mA 至 20 mA） |
41 加上約 42Ohm，用于通過 PTC 實現過壓保護 |
| 輸入范圍（額定值），熱電偶 |
| ● 類型 B |
否 |
| ● 類型 C |
否 |
| ● 類型 E |
否 |
| ● 類型 J |
否 |
| ● 類型 K |
否 |
| ● 類型 L |
否 |
| ● 類型 N |
否 |
| ● 類型 R |
否 |
| ● 類型 S |
否 |
| ● 類型 T |
否 |
| ● 類型 TXK/TXK(L) 符合 GOST |
否 |
| 輸入范圍（額定值），電阻溫度計 |
| ● Cu 10 |
否 |
| ● 符合 GOST 的 Cu 10 |
否 |
| ● Cu 50 |
否 |
| ● 符合 GOST 的 Cu 50 |
否 |
| ● Cu 100 |
否 |
| ● 符合 GOST 的 Cu 100 |
否 |
| ● Ni 10 |
否 |
| ● 符合 GOST 的 Ni 10 |
否 |
| ● Ni 100 |
否 |
| ● 符合 GOST 的 Ni 100 |
否 |
| ● Ni 1000 |
否 |
| ● 符合 GOST 的 Ni 1000 |
否 |
| ● LG-Ni 1000 |
否 |
| ● Ni 120 |
否 |
| ● 符合 GOST 的 Ni 120 |
否 |
| ● Ni 200 |
否 |
| ● 符合 GOST 的 Ni 200 |
否 |
| ● Ni 500 |
否 |
| ● 符合 GOST 的 Ni 500 |
否 |
| ● Pt 10 |
否 |
| ● 符合 GOST 的 Pt 10 |
否 |
| ● Pt 50 |
否 |
| ● 符合 GOST 的 Pt 50 |
否 |
| ● Pt 100 |
否 |
| ● 符合 GOST 的 Pt 100 |
否 |
| ● Pt 1000 |
否 |
| ● 符合 GOST 的 Pt 1000 |
否 |
| ● Pt 200 |
否 |
| ● 符合 GOST 的 Pt 200 |
否 |
| ● Pt 500 |
否 |
| ● 符合 GOST 的 Pt 500 |
否 |
| 輸入范圍（額定值），電阻 |
| ● 0 至 150 歐姆 |
否 |
| ● 0 至 300 歐姆 |
否 |
| ● 0 至 600 歐姆 |
否 |
| ● 0 至 3000 歐姆 |
否 |
| ● 0 至 6000 歐姆 |
否 |
| ● PTC |
否 |
| 導線長度 |
| ● 屏蔽，***大值 |
800 m |
| 輸入端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
16 bit |
| ● 組件的基本執行時間（釋放所有通道） |
62.5 µs; 與激活的通道數量無關 |
| 測量值濾波 |
| ● 可參數化 |
是 |
| ● 等級： 無 |
是 |
| ● 等級：弱 |
是 |
| ● 等級： 中等 |
是 |
| ● 等級： 強 |
是 |
| 傳感器 |
| 信號傳感器連接 |
| ● 用于電壓測量 |
是 |
| ● 對于作為兩線制測量變送器時的電流測量 |
是 |
| — 雙線測量變頻器的負載，***大值 |
820 |
| ● 對于作為四線制測量變送器時的電流測量 |
是 |
| ● 對于利用兩線制接口進行的電阻測量 |
否 |
| ● 對于利用三線制接口進行的電阻測量 |
否 |
| ● 對于利用四線制接口進行的電阻測量 |
否 |
| 誤差/精度 |
| 線性錯誤（與輸入范圍有關），(+/-) |
0.02 % |
| 溫度錯誤（與輸入范圍有關），(+/-) |
0.005 %/K |
| 輸入端之間的串?dāng)_，***大值 |
-60 dB |
| 25 °C 時起振狀態下的重復精度（與輸入范圍有關），(+/-) |
0.02 % |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電壓，與輸入范圍有關，(+/-) |
0.3 % |
| ● 電流，與輸入范圍有關，(+/-) |
0.3 % |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電壓，與輸入范圍有關，(+/-) |
0.2 % |
| ● 電流，與輸入范圍有關，(+/-) |
0.2 % |
| 故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率 |
| ● 并聯電壓，***大值 |
10 V |
| ● 共模干擾，***小值 |
400 Hz 時 50 dB；60 / 50 / 10 Hz 時 60 dB |
| 等時模式 |
| 濾波時間和處理時間 (TWE) ***小值 |
80 µs |
| 總線循環時間 (TDP) ***小值 |
250 µs |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 報警 |
| ● 診斷報警 |
是 |
| ● 極限值報警 |
是; 分別為兩個上限值和兩個下限值 |
| 診斷 |
| ● 電源電壓監控 |
是 |
| ● 斷線 |
是; 僅限 1 ... 5 V 和 4 ... 20 mA 時 |
| ● 溢出/下溢 |
是 |
| 診斷顯示 LED |
| ● RUN LED |
是; 綠色 LED |
| ● ERROR LED |
是; 紅色 LED |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 LED |
| ● 通道狀態顯示 |
是; 綠色 LED |
| ● 用于通道診斷 |
是; 紅色 LED |
| ● 用于模塊診斷 |
是; 紅色 LED |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
否 |
| ● 在通道之間，分組點數 |
8 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
是 |
| 允許的電位差 |
| 輸入端之間 (UCM) |
DC 20 V |
| 在輸入端和 MANA (UCM) 之間 |
10 V DC |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-25 °C; FS02 以上版本 |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-25 °C; FS02 以上版本 |
| ● 垂直安裝，***大值 |
40 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m; 安裝高度 > 2000 m 時受限，參見手冊 |
| 尺寸 |
| 寬度 |
35 mm |
| 高度 |
147 mm |
| 深度 |
129 mm |
| 重量 |
| 重量，約 |
300 g |
