技術數據

過載繼電器 0.11...0.16 A 規格 S00，等級 10， 用于電機保護 用于安裝至接觸器 主電路：螺絲端子 輔助電路：螺絲端子 手動自動重置

產品品牌名稱 SIRIUS

產品名稱 熱過載繼電器

產品類型名稱 3RU6

綜合技術數據

接觸器的結構尺寸 可組合的 依公司特殊情況而定的 S00

損耗功率 [W] 總計 典型 4.5 W

損耗功率 [W] 電流測定值時 AC 時 在熱運行狀態中 4.8 W

● 每個電極 1.6 W

絕緣電壓 污染度 3 時 AC 時 測定值 690 V

抗沖擊電壓能力 測定值 6 kV

耐沖擊性 符合 IEC 60068-2-27 8g / 11 ms

RoHS 指令（日期） 01.05.2012

環境條件

安裝高度 高度超出水平面以上 ***大值 2 000 m

環境溫度

● 運行期間 -40 ... +70 °C

● 運輸期間 -55 ... +80 °C

相對空氣濕度 運行期間 0 ... 90 %

主電路

極數 用于主電路 3

可設置的電流動作值 電流控制的過載脫扣的 0.11 ... 0.16 A

工作電壓 測定值 690 V

工作頻率 測定值 50 ... 60 Hz

工作電流 測定值 0.16 A

輔助電路

工作電流 輔助觸頭的 AC-15 時

● 24 V 時 3 A

● 230 V時 2 A

工作電流 輔助觸頭的 DC-13 時

● 24 V 時 2 A

● 110 V時 0.22 A

保護和監控功能

脫扣等級 CLASS 10

過電流脫扣器規格 熱量

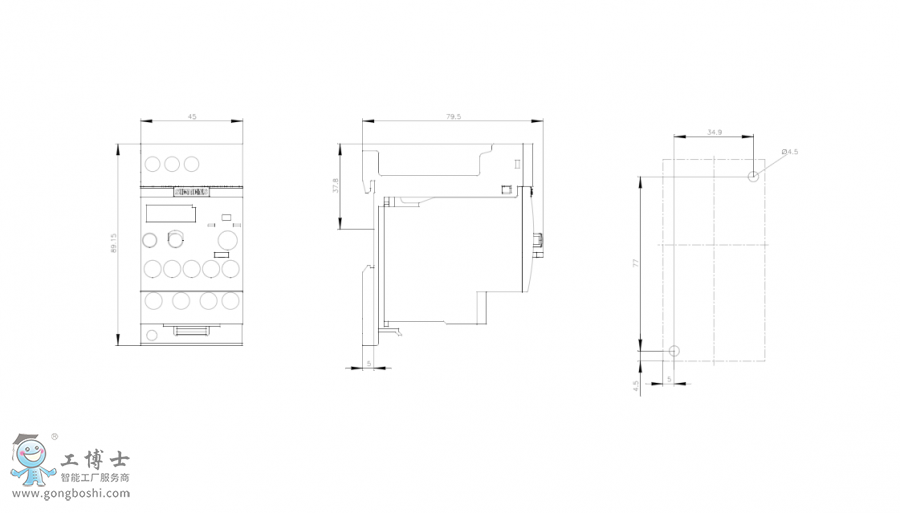

裝入/固定/外廓尺寸

裝入位置 任意的

緊固類型 接觸器附屬裝置

高度 76 mm

寬度 45 mm

深度 70 mm

須遵守間距 到接地部件 側向地 6 mm

接口/ 接線端子

電氣連接規格

● 用于主電路 螺栓連接

● 用于輔助和控制電路 螺栓連接

電氣連接的排列 用于主電路 上面和下面

可連接的導線截面類型

● 用于主觸點

— 單芯線或多芯線 2x (0,5 ... 1,5 mm2), 2x (0,75 ... 2,5 mm2), 2x 4 mm2

— 細芯線的 帶有電纜末端加工 2x (0.5 ... 1.5 mm2), 2x (0.75 ... 2.5 mm2)

● 在 AWG 導線處 用于主觸點 2x (20 ... 16)，2x (20 ... 18)，2x 12

可連接的導線截面類型

● 用于輔助觸點

— 單芯線或多芯線 2x (0.5 ... 1.5 mm2), 2x (0.75 ... 2.5 mm2)

— 細芯線的 帶有電纜末端加工 2x (0.5 ... 1.5 mm2), 2x (0.75 ... 2.5 mm2)

● 在 AWG 導線處 用于輔助觸點 2x (20 ... 16), 2x (18 ... 14)

擰緊扭矩 用于主觸點 螺栓連接時 0.8 ... 1.2 N·m

安全

防護等級 IP 正面的 符合 IEC 60529 IP20

防接觸保護 正面的 符合 IEC 60529 確保從前部垂直觸摸時手指安全
