西門子

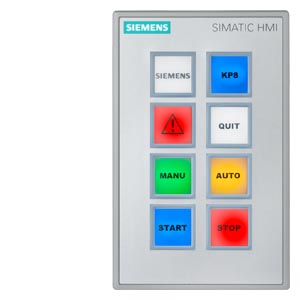

SIMATIC HMI KP8 PN 鍵盤
6AV3688-3AY36-0AX0
(EAN: 4025515079156 / UPC: 040892728361)
SIMATIC HMI KP8 PN
 |
SIMATIC HMI KP8 PN 鍵盤， 8 個短沖程按鍵帶 多色 LED 燈， PROFINET 接口 8 個可進行設置的數字輸入/數字輸出管腳， 可連通 24V DC 從 STEP 7 5.5版起可設置參數 |
| 一般信息 |
| 產品類型標志 |
KP8 PN |
| 操作元件 |
| 帶有可參數化的按鍵 |
是 |
| 鍵盤字體 |
| ● 薄膜型鍵盤 |
|
| — 可自由標記的薄膜按鍵 |
是 |
| ● 功能按鍵 |
|
| — 功能按鍵數量 |
8 |
| ● 短暫提升按鍵 |
|
| — 輕觸按鍵數量 |
8 |
| 過程操作擴展 |
| ● DP 直接 LED（LED 作為 S7 輸出外設） |
8; 亮度可調節 |
| ● LED 顏色模式數量 |
5; 紅、綠、藍、黃、白 |
| ● 直接按鍵（按鍵作為 S7 輸入外圍設備） |
8 |
| 安裝方式/安裝 |
| 固定方式 |
裝配夾 |
| 安裝位置 |
垂直 |
| 背面安裝 |
否 |
| 前面安裝 |
是; 兼容擴展單元的尺寸 |
| 導軌安裝 |
否 |
| 壁板安裝/直接安裝 |
否 |
| 可以垂直安裝（縱向格式） |
是 |
| 可以橫向安裝（橫向格式） |
是 |
| 無外部通風時的***大允許傾斜角度 |
30°; 向前或向后 |
| 指令和信號裝置的安裝插槽數量 |
0 |
| 電源電壓 |
| 電源的電壓類型 |
DC |
| 額定值 (DC) |
24 V; 24 V 可通過插頭環通，拔下時中斷 |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 耗用電流（額定值） |
0.3 A |
| 輸出類型 |
| LED 顏色 |
|
| ● 紅色 |
是 |
| ● 黃色 |
是 |
| ● 綠色 |
是 |
| ● 白色 |
是 |
| ● 藍色 |
是 |
| 數字輸入 |
| 數字輸入端數量 |
8; 輸入端和輸出端總和***大為 8，1 個 SIL 2 或 2 個 SIL 3 |
| 輸入電壓 |
| ● 額定值 (DC) |
24 V |
| 數字輸出 |
| 數字輸出端數量 |
8; 輸入端和輸出端總和***大為 8 |
| 短路保護 |
是 |
| 輸出端的通斷能力 |
| ● 電阻負載時的***大值 |
100 mA |
| 輸出電壓 |
| ● 額定值 (DC) |
24 V; 非浮動 |
| 輸出端的總電流 |
| ● 每個通道的***大電流 |
100 mA |
| ● 每個組的***大電流 |
800 mA |
| 接口 |
| 工業以太網接口數量 |
2; 用于線形和環形構造，無外部交換機 |
| PROFINET 接口數量 |
2; 包括交換機 |
| 工業以太網 |
| ● 工業以太網狀態 LED |
2; 每個端口 |
| ● 集成開關的端口數量 |
2; 每個端口 |
| 協議 |
| PROFINET |
是; 還有第三方 PLC |
| PROFINET IO 支持的協議 |
是 |
| PROFINET CBA |
否 |
| IRT |
是 |
| 支持 PROFIsafe 協議 |
否 |
| PROFIBUS |
否 |
| 支持 EtherNet/IP 協議 |
否 |
| MPI |
否 |
| AS 接口 |
否 |
| EIB/KNX |
否 |
| 協議（以太網） |
| ● TCP/IP |
否 |
| 冗余模式 |
| 氣液冗余 |
| — MRP |
是 |
| 其他協議 |
| ● 支持 AS-Interface Safety at Work 協議 |
否 |
| ● CAN |
否 |
| ● 數據高速公路 |
否 |
| ● DeviceNet |
否 |
| ● 支持 DeviceNet Safety 協議 |
否 |
| ● Foundation 現場總線 |
否 |
| ● INTERBUS |
否 |
| ● 支持 INTERBUS-Safety 協議 |
否 |
| ● 局部操作網絡 |
否 |
| ● MODBUS |
否 |
| ● 支持 SafetyBUS p 協議 |
否 |
| ● SERCOS |
否 |
| ● SUCOnet |
否 |
| ● 其他總線系統 |
否 |
| 調試功能測試 |
| 光源測試 |
是; 接通時 |
| 按鍵測試和信號燈測試 |
是; 自動接通 |
| EMV |
| 依據 EN 55 011 標準抑制無線電干擾輻射 |
| ● 極限值等級 A 適用于工業領域中的應用 |
是; 組 1，10 m 距離外測量 |
| ● 極限值等級 B 適用于居民區中的應用 |
否 |
| 防護等級和防護類別 |
| IP（正面） |
IP65 |
| IP（背面） |
IP20 |
| NEMA（正面） |
|
| ● 包括類型 4，正面 |
否 |
| ● 包括類型 4x 正面 |
是; 包括 NEMA12 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| cULus |
是 |
| RCM（原 C-TICK） |
是 |
| KC 許可 |
是 |
| EAC（原 Gost-R） |
是 |
| 適用于安全功能 |
是 |
| 在防爆區域使用 |
| ● ATEX 區域 2 |
是 |
| ● ATEX 區域 22 |
是 |
| ● cULus I 類 1 區 |
否 |
| ● cULus I 類 2 區，2 級 |
是 |
| ● FM I 類 2 級 |
是 |
| 船舶建造許可 |
| ● 德國勞埃德船級社 (GL) |
否 |
| ● 美國船舶檢驗局 (ABS) |
否 |
| ● 必維國際檢驗集團 (BV) |
否 |
| ● 挪威船級社 (DNV) |
否 |
| ● 英國勞氏船級社 (LRS) |
否 |
| ● 日本船級社 (Class NK) |
否 |
| ● 波蘭船級社 (PRS) |
否 |
| 環境要求 |
| 運行中的環境溫度 |
| ● ***小值 |
0 °C |
| ● ***大值 |
55 °C |
| 操作（垂直安裝） |
| — 垂直安裝時的***小值 |
0 °C |
| — 垂直安裝時的***大值 |
55 °C |
| 操作（***大傾斜角度） |
| — ***大傾斜角度時的***小值 |
0 °C |
| — ***大傾斜角度時的***大值 |
45 °C |
| 操作（垂直安裝，縱向格式） |
| — 垂直安裝時的***小值 |
0 °C |
| — 垂直安裝時的***大值 |
55 °C |
| 操作（***大傾斜角度，縱向格式） |
| — ***大傾斜角度時的***小值 |
0 °C |
| — ***大傾斜角度時的***大值 |
45 °C |
| 運輸/儲存時的環境溫度 |
| ● ***小值 |
-20 °C |
| ● ***大值 |
60 °C |
| 相對空氣濕度 |
| ● 操作，***大值 |
95 %; 無凝結 |
| 項目組態 / 標題 |
| 組態軟件 |
| ● STEP 7 Basic (TIA Portal) |
是 |
| ● STEP 7 Professional (TIA Portal) |
是 |
| WinCC 下的功能性 (TIA Portal) |
| 過程連接 |
| ● S7-1200 |
是; 配備 ET 200pro CPU 和 ET 200S CPU |
| ● S7-1500 |
是 |
| ● S7-200 |
否 |
| ● S7-300/400 |
是; 帶 F-CPU： STEP 7 V11 SP1 和 Safety V11 以上版本（或者更高版本）或 SIMATIC STEP 7 Basic V11 以上版本（或者更高版本） |
| ● LOGO! |
否 |
| ● Win AC |
是 |
| ● SINUMERIK |
否 |
| ● SIMOTION |
否 |
| ● Allen Bradley (EtherNet/IP) |
否 |
| ● Allen Bradley (DF1) |
否 |
| ● Mitsubishi (MC TCP/IP) |
否 |
| ● Mitsubishi (FX) |
否 |
| ● OMRON (FINS TCP) |
否 |
| ● OMRON (LINK/Multilink) |
否 |
| ● Modicon (Modbus TCP/IP) |
否 |
| ● Modicon (Modbus) |
否 |
| 機械/材料 |
| 外殼材料（正面） |
|
| ● 塑料 |
是 |
| ● 鋁材 |
否 |
| ● 不銹鋼 |
否 |
| 使用壽命 |
| ● 短行程鍵（在操作循環中） |
1 500 000 |
| ● 發光二極管（接通持續時間） |
100 % |
| 尺寸 |
| 外殼正面寬度 |
98 mm |
| 外殼正面高度 |
155 mm |
| 安裝截面，寬度 |
68 mm; 裝配板厚度***大 2 - 6 mm |
| 安裝截面，高度 |
129 mm |
| 安裝深度 |
49 mm; 包括彎折的 SIMATIC 以太網插頭 |
| 重量 |
| 重量（不含包裝） |
280 g |
