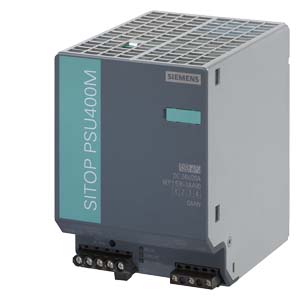

電源 SITOP PSU400M/DC/DC/600V/24V/20A
SITOP PSU400M 20 A DC/DC 轉換器 輸入：DC 600 V 輸出：DC 24 V/20 A |
| 輸入 |
| 電網的形狀 |
直流電壓 |
| 供電電壓 AC 時 |
|
| ● 初始值 |
冷啟動電壓大約340 VDC起; 在300... 400 VDC和824... 900 VDC降額使用 |
| 供電電壓 |
|
| ● DC 時 |
600 ... 600 V |
| 輸入電壓 |
|
| ● DC 時 |
300 ... 900 V |
| 過電壓的過載能力 |
Vin> 900 VDC時，關機 |
| 輸入電流 |
|
| ● DC 時 輸入電壓額定值為 600 V 時 |
0.85 A |
| 電流限制 接通電流 25 °C 時 ***大值 |
8 A |
| I2t 值 ***大值 |
0.02 A²·s |
| 保險絲規格 |
是，分?jǐn)嗄芰?0 KA，L / R <2毫秒（“+”和“ - ”輸入） |
| 輸出 |
| 電壓波形 輸出端上 |
調節后、零電位直流電壓 |
| 輸出電壓 DC 時 額定值 |
24 V |
| 輸出電壓 |
|
| ● 輸出端 1 上 DC 時 額定值 |
24 V |
| 相對總公差 電壓 |
3 % |
| 相對調節精度 輸出電壓 |
|
| ● 輸入電壓緩慢波動時 |
0.3 % |
| ● 歐姆負載緩慢波動時 |
0.3 % |
| 剩余波紋度 |
|
| ● ***大值 |
150 mV |
| ● 典型 |
30 mV |
| 電壓峰段 |
|
| ● ***大值 |
200 mV |
| ● 典型 |
100 mV |
| 可調節的輸出電壓 |
24 ... 28.8 V |
| 產品功能 可調整輸出電壓 |
是 |
| 輸出電壓設置方式 |
通過電位器; ***大480 W |
| 顯示方式 針對正常運行 |
綠色LED指示24V OK，綠色LED閃爍指示啟動延遲， |
| 信號類型 輸出端上 |
繼電器觸點（常開節點，額定值60 V DC/ 0.3 A; 30 V DC/ 1 A）表示“24V正常” |
| 輸出電壓特性 接通時 |
V輸出無超調（軟啟動） |
| 動作延遲時間 ***大值 |
0.1 s; 通過開關調節可達10s |
| 電壓升高時間 輸出電壓 |
|
| ● ***大值 |
150 ms |
| 輸出電流 |
|
| ● 額定值 |
20 A |
| ● 測量范圍 |
0 ... 20 A; +60 ... +70 °C: 降額使用 5.5%/K |
| 輸出的有效功率 典型 |
480 W |
| 瞬時過載電流 |
|
| ● 啟動期間短路 典型 |
40 A |
| ● 運行期間短路 典型 |
60 A |
| 過電流持續過載時間 |
|
| ● 啟動期間短路 |
150 ms |
| ● 運行期間短路 |
25 ms |
| 恒定的過載電流 |
|
| ● 啟動期間短路 典型 |
23 A |
| 產品特點 |
|
| ● 設備并聯 |
是; 輸出特性可變 |
| 并聯設備的數量 增加功率 |
2 |
| 效率 |
| 百分比效率 |
95 % |
| 損耗功率 [W] |
|
| ● 輸出電壓額定值時 輸出電流額定值中 典型 |
25 W |
| 閉環控制 |
| 相對調節精度 輸出電壓 輸入電壓快速波動 +/- 15 % 典型 |
1.5 % |
| 相對調節精度 輸出電壓 歐姆負載階躍時 50/100/50 % 典型 |
1.5 % |
| 調節時間 |
|
| ● 負載 50 % 階躍至 100 % 時 典型 |
1 ms |
| ● 負載 100 % 階躍至 50 % 時 典型 |
1 ms |
| 調節時間 |
|
| ● ***大值 |
5 ms |
| 保護和監測 |
| 防過壓保護器規格 |
< 33 V |
| ● 典型 |
22 A |
| 輸出的特性 短路保護 |
是 |
| 短路保護規格 |
兩者選一，恒流特性約 22 A 或鎖閉關機 |
| 持續短路電流 有效值 |
|
| ● 典型 |
22 A |
| 過電流過載能力 正常運行時 |
過載150%額定電流輸出 ， 5s/min |
| 顯示方式 適用于過載和短路 |
黃色LED“過載”，紅色LED“閉鎖關機”，紅色LED閃爍“過溫” |
| 安全 |
| 電位隔離 入口與出口之間 |
是 |
| 電位隔離 |
符合 EN 60950-1 和 EN 50178 的 PELV 輸出電壓 |
| 設備保護等級 |
Class I |
| 防護等級 IP |
IP20 |
| 認證 |
| 資格證明 |
|
| ● CE標識 |
是 |
| ● UL 許可證 |
是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259 |
| ● CSA許可證 |
是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259 |
| ● cCSAus，等級 1，分區 2 |
否 |
| ● ATEX |
否 |
| 資格證明 |
|
| ● IECEx |
否 |
| ● NEC 級別 2 |
否 |
| ● ULhazloc 許可 |
否 |
| ● FM 許可 |
否 |
| 認證類型 CB 證書 |
是 |
| 資格證明 |
|
| ● EAC 許可 |
是 |
| ● C-Tick |
否 |
| ● 法規符合性標志 (RCM) |
是 |
| 資格證明 造船許可 |
是 |
| 造船許可 |
DNV GL |
| 船級社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
否 |
| ● Bureau Veritas (BV) |
否 |
| ● DNV GL |
是 |
| ● Lloyds Register of Shipping (LRS) |
否 |
| ● Nippon Kaiji Kyokai (NK) |
否 |
| EMC |
| 標準 |
|
| ● 適用于干擾發射 |
符合EN 55022 A類（發射） |
| ● 適用于電網諧波限制 |
- |
| ● 適用于抗干擾性 |
EN 61000-6-2 |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +70 °C; 自然對流 |
| ● 運輸期間 |
-40 ... +85 °C |
| ● 存放期間 |
-40 ... +85 °C |
| 氣候級 符合 IEC 60721 |
氣候類型為 3K3，5 … 95% 無冷凝 |
| 機械裝置 |
| 電氣連接規格 |
螺栓連接 |
| ● 在輸入端 |
直流輸入,+, - ，PE端子：每0.2... 6/4mm² 1個螺絲端子單芯/多股 |
| ● 輸出端上 |
+, -: 每 0.2 ... 6/4 mm² 2個螺釘型端子 單芯/多股 |
| ● 用于輔助觸點 |
告警信號：每 0.14 ... 1.5 mm² 2個螺釘型端子 單芯/多股 |
| 寬度 外殼的 |
90 mm |
| 高度 外殼的 |
125 mm |
| 深度 外殼的 |
125 mm |
| 須遵守間距 |
|
| ● 上 |
50 mm |
| ● 下 |
50 mm |
| ● 左 |
0 mm |
| ● 右 |
0 mm |
| 凈重 |
1.2 kg |
| 產品特點 外殼的 可順序排列的殼體 |
是 |
| 緊固類型 |
安裝在DIN導軌 EN 60715 35x7.5/15上 |
