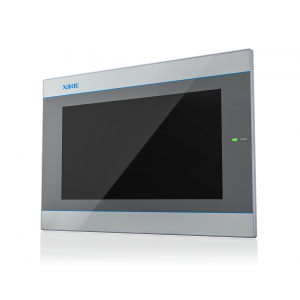

產品說明
1677萬色TFT-LCD，高亮屏幕，色彩更飽滿，顯示效果更逼真；
高速A7 1GHz主頻CPU，128MB內存配置，展現出色的數據處理能力，下載速度更快，大
幅度提高開機加載速度，減少等待時間、畫面跳轉，動畫效果更佳流暢；
尺寸包含7″、10.1″；
超薄機身，時尚外觀，安裝卡口及背面密封，有效阻止外部灰塵、油污等進入；
標配U盤接口，支持連接鼠標、鍵盤、掃碼槍等USB設備；
標配3.5mm音頻接口，支持聲音輸出；
通訊能力升級，能夠同時和多家PLC進行多口通訊，RJ45以太網接口，支持與TBOX、西門子S7-1200、S7-200Smart及其它Modbus-TCP設備通訊，打破傳統串口通訊模式，構成開放式的網絡結構。
產品特點
1677萬色顯示，支持BMP、JPEG格式圖片，色彩更飽滿，顯示效果更逼真；
開關控制、數據動態顯示監控、棒狀圖、數據趨勢圖、XY趨勢圖、XY折線圖、餅圖、報警記錄、操作記錄等完善控制功能；
自定義條件數據采集保存；
用戶權限設定，多級密碼保護機制；
支持自由格式通訊，終端用戶自由編寫驅動程序；
可選配WIFI/4G模塊；
覆蓋主流信息交互協議，支持MQTT/TCP IP通信。
型號說明
|
①：
|
系列名稱
|
TS5系列
|
|
②：
|
顯示尺寸
|
700：7.0英寸
|
| |
|
1000：10.1英寸
|
|
③：
|
模塊類型
|
E：不配模塊，配備以太網口
|
| |
|
4G：配備4G模塊
|
| |
|
W：配備WIFI模塊
|
規格參數
|
型號
|
TS5-700
|
TS5-1000
|
|
TS5-700-E
TS5-700-4G
TS5-700-W
|
TS5-1000-E
TS5-1000-4G
TS5-1000-W
|
|
產品特性
|
|
尺寸
|
7
|
10.1
|
|
分辨率
|
800*480
|
1024*600
|
|
液晶屏
|
TFT液晶顯示，LED背光
|
|
顯示顏色
|
1677萬色
|
|
亮度（cd/m2）
|
200
|
|
觸摸面板
|
四線電阻式觸摸屏
|
|
液晶壽命
|
50000小時以上，環境溫度25℃，24小時運行
|
|
存儲器
|
128MB
|
|
外部接口
|
|
COM1口
|
RS232/RS485
|
|
COM2口
|
RS232/RS422/RS485
|
|
USB接口1
|
USB-A（符合USB2.0規范），U盤口
|
|
以太網口
|
RJ45，10/100M
|
|
音頻接口
|
3.5同軸音頻插頭
|
|
4G（選配）
|
4G全網通
LTE-FDD (Mbps) ：10（下行）/ 5（上行）
|
|
WIFI（選配）
|
IEEE 802.11 a/b/g/n
IEEE 802.11 g：54Mbps
|
|
電氣特性
|
|
輸入電壓
|
DC24V（電壓范圍：DC22V~DC26V）
|
|
消耗電流
|
200mA
|
270mA
|
|
允許失電
|
10ms以下（實際失電小于1s）
|
|
抗電壓沖擊
|
AC1000V，10mA，小于1分鐘（信號與地間）
|
|
絕緣電阻
|
DC500V，10MΩ以上（信號與地間）
|
|
環境
|
|
運行溫度
|
0℃~50℃
|
|
存儲溫度
|
-20℃~60℃
|
|
運行濕度
|
10%RH~90%RH（無凝露）
|
|
抗干擾能力
|
干擾電壓：1500Vp-p 脈沖周期：1us 持續時間：1分鐘
|
|
空氣
|
無腐蝕性氣體
|
|
冷卻方式
|
自然風冷
|
|
防護等級
|
前面板符合IP65
|
|
尺寸
|
|
外部尺寸
|
205.8*147.2*35.5
|
277.0*191.7*37.6
|
|
面板開孔尺寸
|
192.1*138.5（±0.1）
|
260.2*179.7（±0.1）
|
注意：以上所有型號標配時鐘。
產品外形及尺寸（單位：mm）
TS5-700
TS5-1000
