1 概述

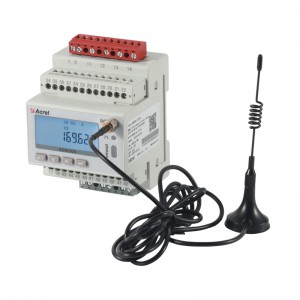

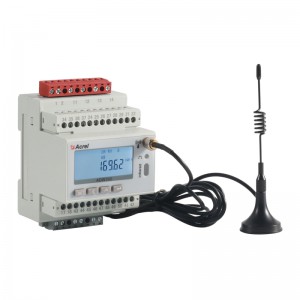

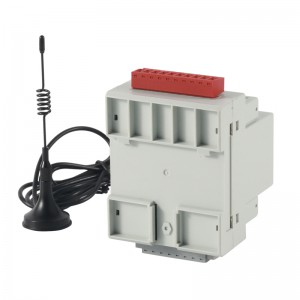

ADW300新型負荷管理終端 分項電能計量主要用于計量低壓網絡的三相有功電能，具有體積小、精度高、功能豐富等優點，并且可選通訊方式多，可支持 RS485 通訊和 Lora、NB、4G、wifi 等無線通訊方式，增加了外置互感器的電流采樣模式，從而方便用戶在不同場合進行安裝使用。可靈活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量、運維監管或電力監控等需求。

2 ADW300新型負荷管理終端 分項電能計量型號規格及功能特點

2．1 ADW300 無線計量儀表命名規則

ADW300-HJ 無線計量儀表命名規則

備注：K 與 U 不能共選。

2．2 ADW300 無線計量儀表功能特點

表 1 ADW300 主要功能

3 技術參數

3.1 電氣特性

表 2 ADW300 電氣特性

3.2 環境條件

表 3 ADW300 環境條件

4 外型尺寸及安裝說明（單位：mm）

4.1 外型尺寸(單位：mm)

表 4 ADW300 配套剩余電流互感器規格尺寸

4.2 開關量輸入/輸出端子

開關量輸入是均采用開關信號輸入方式，儀表內部配備+12V 的工作電源，無須外部供電。當外部接通或斷開時，經過儀表開關輸入模塊采集其接通或斷開信息并通過儀表本地顯示。開關量輸入不僅能夠采集和顯示本地的開關信息，同時可以通過儀表的 RS485 實現遠程傳輸功能，即“遙信"功能。開關量輸出為繼電器輸出，可實現“遙控"和報警輸出。
