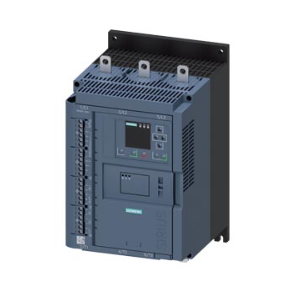

SIRIUS 軟起動器 200-480 V 171 A，110-250 V AC 螺釘端子 |
| 產品品牌名稱 |
SIRIUS |
| 產品類別 |
混合控制器 |
| 產品名稱 |
軟啟動器 |
| 產品類型名稱 |
3RW55 |
| |
| 綜合技術數據 |
| 起動電壓 [%] |
20 ... 100 % |
| 停止電壓 [%] |
50 %; 固定設置 |
| 啟動加速時間 軟起動器 |
0 ... 360 s |
| 啟動時間 軟起動器 |
0 ... 360 s |
| 啟動力矩 [%] |
10 ... 100 % |
| 停止力矩 [%] |
10 ... 100 % |
| 扭矩限制 [%] |
20 ... 200 % |
| 電流極限值 [%] 可調整 |
125 ... 800 % |
| 始動電壓 [%] 可調整 |
40 ... 100 % |
| 始動時間 可調整 |
0 ... 2 s |
| 參數組的數量 |
3 |
| 精度等級 |
5（依據 IEC 61557-12） |
| 資格證明 |
| ● CE標識 |
是 |
| ● UL 許可證 |
是 |
| ● CSA許可證 |
是 |
| 產品組件 |
| ● HMI 高級功能 |
是 |
| ● 支持 HMI 高級功能 |
是 |
| 產品裝備 集成的分路接觸系統 |
是 |
| 所控制相位的數量 |
3 |
| 脫扣等級 |
CLASS 10A / 10E（預置） / 20E / 30E; 符合 IEC 60947-4-2 |
| 電流不平衡極限值 [%] |
10 ... 60 % |
| 接地故障監測極限值 [%] |
10 ... 95 % |
| 跨接時間 在電網停電時 |
| ● 用于主電路 |
100 ms |
| ● 用于控制電路 |
100 ms |
| 暫停時間 可調整 |
0 ... 255 s |
| 絕緣電壓 測定值 |
480 V |
| 污染程度 |
3，符合 IEC 60947-4-2 |
| 脈沖電壓 測定值 |
6 kV |
| 反向電壓 晶閘管 ***大值 |
1 400 V |
| 服務因素 |
1.15 |
| 抗沖擊電壓能力 測定值 |
6 kV |
| 針對安全隔離的***大允許電壓 |
| ● 主電路和輔助電路之間 |
480 V; 不適用于連接熱敏電阻 |
| 耐沖擊性 |
15g / 11 ms；6g / 11 ms 以上帶電勢接觸提升器 |
| 抗震強度 |
15 mm，***大 6 Hz；2g ***大 500 Hz |
| 重啟待機時間 過載脫扣之后 可調整 |
60 ... 1 800 s |
| 使用類別 符合 IEC 60947-4-2 |
53a AC |
| 參考標示 符合 IEC 81346-2:2009 |
Q |
| RoHS 指令（日期） |
02/15/2018 |
| 產品功能 |
| ● 軟啟動 |
是 |
| ● 軟停止 |
是 |
| ● 突跳脈沖 |
是 |
| ● 可調節的電流限制 |
是 |
| ● 兩個旋轉方向怠速 |
是 |
| ● 泵停止 |
是 |
| ● 直流制動 |
是 |
| ● 發動機加熱器 |
是 |
| ● 極限指示器功能 |
是 |
| ● 追蹤功能 |
是 |
| ● 設備自我保護 |
是 |
| ● 電機過載保護 |
是; 電機完全保護（電機溫度保護和電子式電機過載保護） / 根據ATEX，使用電機過載保護裝置時，必須在內三角回路的上游連接接觸器。 |
| ● 熱敏電阻電機保護評值 |
是; PTC A 型或 Klixon / Thermoclick |
| ● 內三角回路 |
是 |
| ● 自動復位 |
是 |
| ● 手動復位 |
是 |
| ● 遠程復位 |
是 |
| ● 通信功能 |
是 |
| ● 運行測量值顯示器 |
是 |
| ● 事件清單 |
是 |
| ● 警告日志 |
是 |
| ● 通過軟件可設置參數 |
是 |
| ● 通過軟件可組態 |
是 |
| ● 螺旋接頭 |
是 |
| ● 彈簧拉緊接頭 |
否 |
| ● PROFIenergy |
是; 結合 PROFINET 標準和 PROFINET High-Feature 通信模塊 |
| ● 固件升級 |
是 |
| ● 控制電路可拆裝的端子 |
是 |
| ● 電壓斜坡 |
是 |
| ● 扭矩調節 |
是 |
| ● 聯合制動 |
是 |
| ● 模擬輸出端 |
是; 4 ... 20 mA（默認） / 0 ... 10 V |
| ● 可編程的控制輸入端/輸出端 |
是 |
| ● 狀態監控 |
是 |
| ● 自動編程 |
是 |
| ● 應用程序向?qū)?/td>
| 是 |
| ● 備用出口 |
是 |
| ● 急停 |
是 |
| ● 反向運行 |
是 |
| ● 重載起動時可軟啟動 |
是 |
| 電力電子學 |
| 工作電流 |
| ● 40 °C 時 測定值 |
171 A |
| ● 40 °C 時 測定值 ***小值 |
34 A |
| ● 50°C 時 測定值 |
153 A |
| ● 60 °C 時 測定值 |
141 A |
| 工作電流 內三角回路中 |
| ● 40 °C 時 測定值 |
296 A |
| ● 50°C 時 測定值 |
265 A |
| ● 60 °C 時 測定值 |
244 A |
| 工作電壓 |
| ● 測定值 |
200 ... 480 V |
| ● 內三角回路中 測定值 |
200 ... 480 V |
| 相對負公差 工作電壓 |
-15 % |
| 相對正公差 工作電壓 |
10 % |
| 相對負公差 工作電壓 內三角回路中 |
-15 % |
| 相對正公差 工作電壓 內三角回路中 |
10 % |
| 額定功率 對于交流電機 |
| ● 230 V時 40 °C 時 測定值 |
45 kW |
| ● 230 V時 內三角回路中 40 °C 時 測定值 |
90 kW |
| ● 400 V 時 40 °C 時 測定值 |
90 kW |
| ● 400 V 時 內三角回路中 40 °C 時 測定值 |
160 kW |
| 工作頻率 1 測定值 |
50 Hz |
| 工作頻率 2 測定值 |
60 Hz |
| 相對負公差 工作頻率的 |
-10 % |
| 相對正公差 工作頻率的 |
10 % |
| ***小負載 [%] |
10 %; 根據設定的 Ie |
| 損耗功率 [W] 電流測定值時 AC 時 |
| ● 40 °C 時 加速后 |
51 W |
| ● 50°C 時 加速后 |
46 W |
| ● 60 °C 時 加速后 |
42 W |
| 損耗功率 [W] AC 時 電流限制 350 % 時 |
| ● 40 °C 時 運行期間 |
2 393 W |
| ● 50°C 時 運行期間 |
2 038 W |
| ● 60 °C 時 運行期間 |
1 814 W |
| 電機保護的結構形式 |
電機熱過載時電氣觸發 |
| 控制電路/控制 |
| 電壓類型 控制饋電電壓的 |
AC |
| 控制饋電電壓 AC 時 |
| ● 50 Hz 時 |
110 ... 250 V |
| ● 60 Hz 時 |
110 ... 250 V |
| 相對負公差 控制饋電電壓的 AC 時 50 Hz 時 |
-15 % |
| 相對正公差 控制饋電電壓的 AC 時 50 Hz 時 |
10 % |
| 相對負公差 控制饋電電壓的 AC 時 60 Hz 時 |
-15 % |
| 相對正公差 控制饋電電壓的 AC 時 60 Hz 時 |
10 % |
| 控制饋電電壓頻率 |
50 ... 60 Hz |
| 相對負公差 控制饋電電壓頻率的 |
-10 % |
| 相對正公差 控制饋電電壓頻率的 |
10 % |
| 控制饋電電流 待機 測定值 |
100 mA |
| 停機電流 旁通運行時 測定值 |
180 mA |
| 接通電流 關閉旁通觸點時 ***大值 |
0.8 A |
| 接通電流峰值 接上控制饋電電壓時 ***大值 |
43 A |
| 接通電流峰值持續時間 接上控制饋電電壓時 |
1.6 ms |
| 防過壓保護器規格 |
壓敏電阻 |
| 短路保護規格 用于控制電路 |
熔斷器 4 A gG (Icu=1 kA)、熔斷器 6 A flink (Icu=1 kA)、斷路器 C1 (Icu =600 A)、斷路器 C6 (Icu = 300 A); 不包含在供貨范圍內 |
| 輸入/ 輸出 |
| 數字輸入端數量 |
4 |
| ● 可設置參數 |
4 |
| 數字輸出端數量 |
4 |
| ● 可設置參數 |
3 |
| ● 不可設置參數 |
1 |
| 數碼輸出端的結構形式 |
3 個常開觸點 (NO) / 1 個轉換觸點 (CO) |
| 模擬輸出端數量 |
1 |
| 電流通斷能力 繼電器輸出端 |
| ● AC-15 時 250 V 時 測定值 |
3 A |
| ● DC-13 時 24 V 時 測定值 |
1 A |
| 裝入/固定/外廓尺寸 |
| 裝入位置 |
垂直（可旋轉 +/-90°，可前后翻轉 +/- 22.5°） |
| 緊固類型 |
螺栓固定 |
| 高度 |
306 mm |
| 寬度 |
185 mm |
| 深度 |
203 mm |
| 須遵守間距 單列式安裝的 |
| ● 向前地 |
10 mm |
| ● 反向地 |
0 mm |
| ● 向上地 |
100 mm |
| ● 向下地 |
75 mm |
| ● 側向地 |
5 mm |
| 重量 無包裝 |
9.1 kg |
| 接口/ 接線端子 |
| 電氣連接規格 |
| ● 用于主電路 |
導軌連接 |
| ● 用于控制電路 |
螺栓接頭 |
| 寬度 連接導軌 ***大值 |
25 mm |
| 導線長度 用于連接熱敏電阻 |
| ● 導線截面 = 0.5 mm² 時 ***大值 |
50 m |
| ● 導線截面 = 1.5 mm² 時 ***大值 |
150 m |
| ● 導線截面 = 2.5 mm² 時 ***大值 |
250 m |
| 可連接的導線截面類型 |
| ● 用于 DIN 電纜終端 用于主觸點 多芯線 |
2x (16 ... 95 mm²) |
| ● 用于 DIN 電纜終端 用于主觸點 細芯線的 |
2x (25 ... 120 mm²) |
| 可連接的導線截面類型 |
| ● 用于控制電路 單芯線的 |
1x (0.5 ... 4.0 mm²), 2x (0.5 ... 2.5 mm²) |
| ● 用于控制電路 細芯線的 帶有電纜末端加工 |
1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²) |
| ● 在 AWG 導線處 用于控制電路 單芯線的 |
1x (20 ... 12), 2x (20 ... 14) |
| 導線長度 |
| ● 軟啟動器與電機之間 ***大值 |
800 m |
| ● 在數字輸入端 DC 時 ***大值 |
1 000 m |
| 擰緊扭矩 |
| ● 用于主觸點 螺栓連接時 |
10 ... 14 N·m |
| ● 對于輔助觸點和控制觸點 螺栓連接時 |
0.8 ... 1.2 N·m |
| 擰緊轉矩 [lbf·in] |
| ● 用于主觸點 螺栓連接時 |
89 ... 124 lbf·in |
| ● 對于輔助觸點和控制觸點 螺栓連接時 |
7 ... 10.3 lbf·in |
| 環境條件 |
| 安裝高度 高度超出水平面以上 ***大值 |
5 000 m; 1000m 起降額，參見目錄 |
| 環境溫度 |
| ● 運行期間 |
-25 ... +60 °C; 超過 40 °C 時注意降級 |
| ● 在儲存期間和運輸 |
-40 ... +80 °C |
| 氣候級 |
| ● 運行期間 符合 IEC 60721 |
3K6（無結冰、僅偶爾冷凝）、3C3（無鹽霧）、3S2（不允許將沙子排入設備中）、3M6 |
| ● 存放期間 符合 IEC 60721 |
1K6（僅偶爾冷凝）、1C2（無鹽霧）、1S2（不允許將沙子排入設備中）、1M4 |
| ● 運輸期間 符合 IEC 60721 |
2K2、2C1、2S1、2M2（***大跌落高度 0.3 m） |
| EMC 干擾發射 |
符合 IEC 60947-4-2：A 類 |
| 通信/協議 |
| 通信模塊 支持 |
| ● PROFINET 標準 |
是 |
| ● PROFINET High-Feature |
是 |
| ● 以太網/IP |
是 |
| ● Modbus RTU |
是 |
| ● Modbus TCP |
是 |
| ● PROFIBUS |
是 |
| UL/CSA 額定數據 |
| 生產商產品編號 |
| ● 斷路器 |
| — 標準故障時可用 460/480 V 時 符合 UL |
Siemens 類型：3VA52，***大 250A; Iq = 10 kA |
| — 高故障時可用 460/480 V 時 符合 UL |
Siemens 類型：3VA52，***大 250A; Iq max = 65 kA |
| — 標準故障時可用 460/480 V 時 內三角回路中 符合 UL |
Siemens 類型：3VA52，***大 250A; Iq = 10 kA |
| — 高故障時可用 460/480 V 時 內三角回路中 符合 UL |
Siemens 類型：3VA52，***大 250A; Iq max = 65 kA |
| — 標準故障時可用 575/600 V 時 符合 UL |
Siemens 類型：3VA52，***大 250A; Iq = 10 kA |
| — 高故障時可用 575/600 V 時 內三角回路中 符合 UL |
Siemens 類型：3VA52，***大 250A; Iq max = 65 kA |
| — 標準故障時可用 575/600 V 時 內三角回路中 符合 UL |
Siemens 類型：3VA52，***大 250A; Iq = 10 kA |
| ● 保險裝置的 |
| — 標準故障時可用 ***高 575/600 V 符合 UL |
類型：等級 RK5 / K5，***大 400 A; Iq = 10 kA |
| — 高故障時可用 ***高 575/600 V 符合 UL |
類型：等級 J / L，***大 350 A; Iq = 100 kA |
| — 標準故障時可用 內三角回路中 ***高 575/600 V 符合 UL |
類型：等級 RK5 / K5，***大 400 A; Iq = 10 kA |
| — 高故障時可用 內三角回路中 ***高 575/600 V 符合 UL |
類型：等級 J / L，***大 350 A; Iq = 100 kA |
| 額定功率 [hp] 對于交流電機 |
| ● 200/208 V 時 50°C 時 測定值 |
50 hp |
| ● 220/230 V 時 50°C 時 測定值 |
50 hp |
| ● 460/480 V 時 50°C 時 測定值 |
100 hp |
| ● 200/208 V 時 內三角回路中 50°C 時 測定值 |
75 hp |
| ● 220/230 V 時 內三角回路中 50°C 時 測定值 |
100 hp |
| ● 460/480 V 時 內三角回路中 50°C 時 測定值 |
200 hp |
| 觸點負荷能力 輔助觸頭的 符合 UL |
R300-B300 |
| 安全 |
| 防護等級 IP 正面的 符合 IEC 60529 |
IP00; IP20 帶蓋板 |
| 防接觸保護 正面的 符合 IEC 60529 |
確保從前部垂直觸摸蓋板時手指安全 |
| 電磁兼容性 |
符合 IEC 60947-4-2 |
