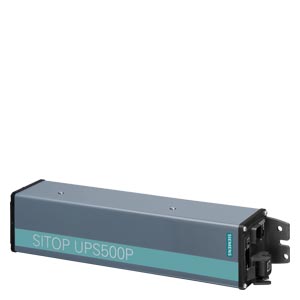

模塊 SITOP UPS500P/DC/DC24V/7A/5KWS/IP65
********* 備件 ********** SITOP UPS500P 免維護 不間斷 電源 配備 USB 接口 基礎設備 5 kWs 輸入：24 V DC 輸出：24 V DC/7 A 防護等級 IP65 |
| 輸入 |
| 供電電壓 DC 時 額定值 |
24 V |
| 電壓波形 在輸入端 |
DC |
| 輸入 電壓范圍 |
22.5 ... 29 V DC |
| 可調整的電壓動作值 用于接通緩沖區 預置 |
22.5 V |
| 可調整的電壓動作值 用于接通緩沖區 |
***設置 |
| 輸入電流 輸入電壓額定值為 24 V 時 額定值 |
7 A; + 儲能（電容）耗盡時的電流約為 2 A |
| 蓄能器種類 |
帶電容器 |
| 斷電橋接方式 |
49 s 時為 7 A，68 s 時為 5 A，108 s 時為 3 A，351 s 時為 1 A |
| 蓄能量 蓄能器的 |
5 kW.s |
| 充電電流 |
2 A |
| 可調整的充電電流 ***大值 備注 |
***設置 |
| 輸出 |
| 輸出電壓 |
|
| ● 正常運行時 DC 時 額定值 |
24 V |
| ● 緩沖運行時 DC 時 額定值 |
24 V |
| 輸出電壓公式 |
24 V ± 3 % |
| 起動延遲時間 典型 |
0.6 s |
| 電壓升高時間 輸出電壓 典型 |
25 ms |
| 輸出電壓 緩沖運行時 DC 時 |
24 ... 24.7 V |
| 輸出電流 |
|
| ● 額定值 |
7 A |
| ● 正常運行時 |
0 ... 7 A |
| ● 緩沖運行時 |
0 ... 7 A |
| 峰值電流 |
22.5 A |
| 輸出的有效功率 典型 |
168 W |
| 效率 |
| 百分比效率 |
|
| ● 輸出電壓額定值時 輸出電流額定值中 典型 |
96.5 % |
| 損耗功率 [W] |
|
| ● 輸出電壓額定值時 輸出電流額定值中 典型 |
5.2 W |
| 保護和監測 |
| 產品功能 |
|
| ● 防止蓄能器極性接反的反極性保護 |
是 |
| ● 防止輸入電壓極性接反的反極性保護 |
是 |
| 顯示方式 |
|
| ● 針對正常運行 |
正常運行：LED 綠色亮起（正常）；缺少緩沖備用：LED 紅色亮起（報警）；電量> 85%：LED 綠色亮起（電量 > 85%） |
| ● 適用于緩沖運行 |
緩沖模式：LED 黃色亮起（電池）；超過可用緩沖時間的 80%后，預警緩沖結束：LED 紅色亮起（報警）；電量 > 85%：LED 綠色亮起（電量 >85%） |
| 產品組件 PC 接口 |
是 |
| 接口規格 |
USB |
| 安全 |
| 電位隔離 入口與出口之間 |
否 |
| 設備保護等級 |
Class III |
| 防護等級 IP |
IP65 |
| 認證 |
| 資格證明 |
|
| ● CE標識 |
是 |
| ● UL 許可證 |
否 |
| ● 作為對美國許可證 |
- |
| 資格證明 |
|
| ● EAC 許可 |
是 |
| ● C-Tick |
否 |
| ● 造船許可 |
否 |
| 造船許可 |
- |
| 船級社 |
|
| ● DNV GL |
否 |
| EMC |
| 標準 |
|
| ● 適用于干擾發射 |
EN 55022 B 類 |
| ● 適用于抗干擾性 |
EN 61000-6-2 |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
0 ... 55 °C; 自然對流 |
| ● 運輸期間 |
-40 ... +70 °C |
| ● 存放期間 |
-40 ... +70 °C |
| 氣候級 符合 IEC 60721 |
氣候類型為 3K3，5 … 95% 無冷凝 |
| 機械裝置 |
| 電氣連接規格 |
插入式連接 |
| ● 在輸入端 |
通過連接器套件 |
| ● 輸出端上 |
通過連接器套件 |
| ● 適用于蓄電池模塊 |
- |
| ● 適用于控制電路和狀態信息 |
- |
| 寬度 外殼的 |
400 mm |
| 高度 外殼的 |
80 mm |
| 深度 外殼的 |
80 mm |
| 須遵守間距 |
|
| ● 左 |
0 mm |
| ● 右 |
0 mm |
| 凈重 |
1.9 kg |
