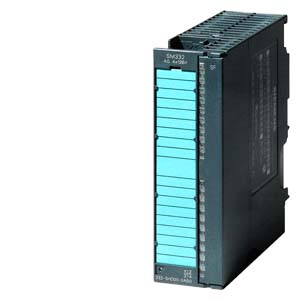

SIMATIC S7-300，模擬輸出 SM 332，電位隔離， 8 AA，U/I；診斷；分辨率 11/12 位，40針，插拔利用激活的背板總線是可行的

電源電壓

負載電壓 L+

● 額定值 (DC)

24 V

● 反極性保護

是

輸入電流

來自負載電壓 L+（空載），***大值

340 mA

來自背板總線 DC 5 V，***大值

100 mA

功率損失

功率損失，典型值

6 W

模擬輸出

模擬輸出端數量

8

電壓輸出，短路保護

是

電壓輸出，短路電流，***大值

25 mA

電流輸出，空載電壓，***大值

18 V

輸出范圍，電壓

● 0 至 10 V

是

● 1 V 至 5 V

是

● -10 V 至 +10 V

是

輸出范圍，電流

● 0 至 20 mA

是

● -20 mA 至 +20 mA

是

● 4 mA 至 20 mA

是

負載電阻（在額定輸出范圍內）

● 電壓輸出端的***小值

1 k

● 電壓輸出端的電容負載，***大值

1 µF

● 電流輸出端的***大值

500

● 電流輸出端的電感負載，***大值

10 mH

導線長度

● 屏蔽，***大值

200 m

輸出端的模擬值構成

集成和轉換時間/每通道分辨率

● 帶有過調制的分辨率（包括符號在內的位數），***大值

12 bit; ±10 V，±20 mA，4 mA 至 20 mA，1 V 至 5 V： 11 位 + 符號；0 V 至 10 V，0 mA 至 20 mA： 12 位

● 轉換時間（每個通道）

0.8 ms

起振時間

● 對于電阻負載

0.2 ms

● 對于電容負載

3.3 ms

● 對于電感負載

0.5 ms; 0.5 ms (1 mH)；3.3 ms (10 mH)

誤差/精度

整個溫度范圍內的操作錯誤限制

● 電壓，與輸出范圍有關，(+/-)

0.5 %

● 電流，與輸出范圍有關，(+/-)

0.6 %

基本錯誤限制（25 °C 時的操作錯誤限制）

● 電壓，與輸出范圍有關，(+/-)

0.4 %

● 電流，與輸出范圍有關，(+/-)

0.5 %

報警/診斷/狀態信息

診斷功能

是; 可參數化

報警

● 診斷報警

是; 可參數化

診斷

● 診斷信息可讀

是

診斷顯示 LED

● 累積故障 SF（紅色）

是

電位隔離

模擬輸出電位隔離

● 在通道之間

否

● 在通道和背板總線之間

是

● 在通道和負載電壓 L+ 之間

是

● 在通道和電子元件電源電壓之間

是

絕緣

絕緣測試，使用

DC 500 V

連接技術

需要的前置插頭

40 針

尺寸

寬度

40 mm

高度

125 mm

深度

117 mm

重量

重量，約

272 g
