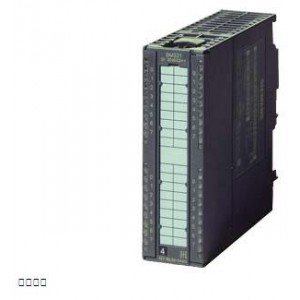

SIMATIC S7-300，數字輸入 SM 321，電位隔離 16 個數字輸入，120/230V AC，1個 20針 |
| 電源電壓 |
| 負載電壓 L1 |
| ● 額定值 (AC) |
230 V; AC 120/230V；所有負載電壓的相位必須相同。 |
| 輸入電流 |
| 來自背板總線 DC 5 V，***大值 |
29 mA |
| 功率損失 |
| 功率損失，典型值 |
4.9 W |
| 數字輸入 |
| 數字輸入端數量 |
16 |
| 輸入特性符合 IEC 61131，類型 1 |
是 |
| 可同時控制的輸入端數量 |
| 水平安裝位置 |
| — ***高可達 40 ℃，***大值 |
16 |
| — ***高可達 60 ℃，***大值 |
16 |
| 垂直安裝位置 |
| — ***高可達 40 ℃，***大值 |
16 |
| 輸入電壓 |
| ● 輸入電壓類型 |
AC |
| ● 額定值 (AC) |
230 V; 120/230 V AC (47 ... 63 Hz) |
| ● 對于信號“0” |
0 至 40V |
| ● 對于信號“1” |
79 至 264V |
| 輸入電流 |
| ● 對于信號“1”，典型值 |
6.5 mA; (120 V, 60 Hz)，16 mA (230 V, 50 Hz) |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 可參數化 |
否 |
| — 從“0”到“1”時，***小值 |
25 ms |
| — 從“0”到“1”時，***大值 |
25 ms |
| — 從“1”到“0”時，***大值 |
25 ms |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 傳感器 |
| 可連接傳感器 |
| ● 雙線傳感器 |
是 |
| — 允許的閉路電流（雙線傳感器） ***大值 |
2 mA |
| 報警/診斷/狀態信息 |
| 報警 |
否 |
| 診斷功能 |
否 |
| 報警 |
| ● 診斷報警 |
否 |
| ● 過程報警 |
否 |
| 診斷顯示 LED |
| ● 累積故障 SF（紅色） |
否 |
| ● 數字輸入狀態顯示（綠色） |
是 |
| 電位隔離 |
| 數字輸入電位隔離 |
| ● 在通道之間 |
否 |
| ● 在通道之間，分組點數 |
4 |
| ● 在通道和背板總線之間 |
是; 光電耦合器 |
| 絕緣 |
| 絕緣測試，使用 |
4000 V DC |
| 連接技術 / 標題 |
| 需要的前置插頭 |
20 針 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，約 |
240 g |
