SIMATIC S7-300 數字輸出 SM 322，電位隔離分成組，各 16 個， 64 數字輸出，24V DC，0.3A M 寫入總電流 2A/組， 8A/模塊端子塊 6ES7392-1.N00-0AA0 和電纜 6ES7392-4...0-0AA0 3 件

電源電壓

負載電壓 L+

● 額定值 (DC)

24 V

● 允許范圍，下限 (DC)

20.4 V

● 允許范圍，上限 (DC)

28.8 V

輸入電流

來自負載電壓 L+（空載），***大值

75 mA

來自背板總線 DC 5 V，***大值

100 mA

功率損失

功率損失，典型值

6 W

數字輸出

數字輸出端數量

64

短路保護

是; 電子

感應式關閉電壓的限制

M+ (45 V)

控制數字輸入

是

輸出端的通斷能力

● 照明負載時的***大值

5 W

負載電阻范圍

● 下限

80

● 上限

10 k

輸出電壓

● 對于信號 “1”，***小值

M + (0.5 V)

輸出電流

● 對于信號“1”的額定值

0.3 A

● 針對信號“1”的允許范圍，***小值

2.4 mA

● 針對信號“1”的允許范圍，***大值

0.36 A

電阻負載時的輸出延遲

● 從 “0” 到“1”，***大值

450 µs

● 從 ”1” 到“0”，***大值

450 µs

兩個輸出端并聯

● 用于增加功率

否

● 用于冗余控制負載

是

開關頻率

● 電阻負載時的***大值

100 Hz

● 電感負載時的***大值

0.5 Hz

● 照明負載時的***大值

10 Hz

輸出端的總電流（每組）

水平安裝位置

— ***高可達 40 ℃，***大值

1.6 A

— ***高可達 60 ℃，***大值

1.2 A

垂直安裝位置

— ***高可達 40 ℃，***大值

1.6 A

導線長度

● 屏蔽，***大值

1 000 m

● 未屏蔽，***大值

600 m

報警/診斷/狀態信息

報警

否

診斷功能

否

報警

● 診斷報警

否

診斷

● 診斷信息可讀

否

● 斷線

否

● 短路

否

● 保險絲熔斷

否

● 負載電壓缺失

否

診斷顯示 LED

● 額定負載電壓 PWR（綠色）

否

● 保險 OK FSG（綠色）

否

● 累積故障 SF（紅色）

否

● 數字輸出狀態顯示（綠色）

是

● 通道故障顯示 F（紅色）

否

電位隔離

數字輸出電位隔離

● 在通道之間

否

● 在通道之間，分組點數

16

● 在通道和背板總線之間

是; 光電耦合器

絕緣

絕緣測試，使用

DC 500 V

連接技術 / 標題

需要的前置插頭

電纜：6ES7392-4Bxx0-0AA0 終端塊：6ES7392-1xN00-0AA0

尺寸

寬度

40 mm

高度

125 mm

深度

112 mm

重量

重量，約

230 g

国产精品亚洲一区二区z-国产精品亚洲一区二区三区-国产精品亚洲一区二区三区喷水-国产精品亚洲一区二区三区在线-国产精品亚洲一区二区无码-国产精品亚洲一区二区在线观看

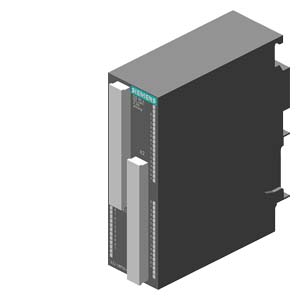

西門子s7-300 6ES7322-1BP50-0AA0 數字量輸出模塊
