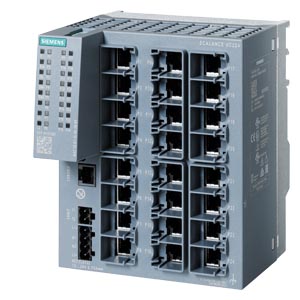

西門子交換機 6GK5224-0BA00-2AC2 XC224可管理層面 2 IE 交換機
 |
SCALANCE XC224， 可管理層面 2 IE 交換機； IEC 62443-4-2 認證； 24x 10/100 Mbit/s RJ45 端口； 1x 控制臺端口，診斷 LED； 冗余電源； 溫度范圍 -40°C 至 +70°C； 安裝： 凹頂導軌/S7 型軌/墻壁 Office 冗余功能 特性（RSTP，VLAN，...)； PROFINET IO 設備 以太網 /IP 一致性， C 型插頭插槽； |
| 產品類型名稱 |
SCALANCE XC224 |
| 傳輸率 |
| 傳輸率 |
10 Mbit/s, 100 Mbit/s |
| 接口 / 用于通信 / 使用模塊化設備時的***大配置 |
| 電氣接口數量 / ***大值 |
24 |
| 接口 / 用于通信 / 集成的 |
| 電氣連接數量 |
|
| ● 用于網絡組件和終端設備 |
24; RJ45 |
| 10/100 Mbit/s RJ45 端口的數量 / 集成的 |
|
| ● 配有固定護套 |
24 |
| 接口 / 其它 |
| 電氣連接數量 |
|
| ● 用于操作控制臺 |
1 |
| ● 用于信號觸點 |
1 |
| ● 適用于電源 |
1 |
| 電氣連接規格 |
|
| ● 用于操作控制臺 |
RJ11 |
| ● 用于信號觸點 |
2 **子塊 |
| ● 適用于電源 |
4 針端子板 |
| 移動存儲介質規格 |
|
| ● C-PLUG |
是 |
| 信號輸入/輸出 |
| 工作電壓 / 信號觸點的 |
|
| ● DC 時 / 額定值 |
24 V |
| 工作電流 / 信號觸點的 |
|
| ● DC 時 / ***大值 |
0.1 A |
| 供電電壓，電流消耗，損耗功率 |
| 產品組件 / 適用于冗余電源的接口 |
是 |
| 電壓類型 / 1 / 電源電壓 |
DC |
| ● 供電電壓 / 1 / 額定值 |
24 V |
| ● 損耗功率 [W] / 1 / 額定值 |
9 W |
| ● 消耗電流 / 1 / 電源電壓額定值時 / ***大值 |
0.375 A |
| ● 供電電壓 / 1 / 測定值 |
9.6 ... 31.2 V |
| ● 消耗電流 / 1 / ***大值 |
0.75 A |
| ● 電氣連接規格 / 1 / 適用于電源 |
4 針端子板 |
| ● 產品組件 / 1 / 電源輸入端上的保險絲 |
是 |
| ● 保險絲規格 / 1 / 電源電壓輸入端上 |
2.5 A / 125 V |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-40 ... +70 °C |
| ● 存放期間 |
-40 ... +85 °C |
| ● 運輸期間 |
-40 ... +85 °C |
| 相對空氣濕度 |
|
| ● 25 °C 時 / 無冷凝 / 運行期間 / ***大值 |
95 % |
| 防護等級 IP |
IP20 |
| 結構形式，尺寸和重量 |
| 結構形式 |
緊湊型 |
| 寬度 |
120 mm |
| 高度 |
147 mm |
| 深度 |
125 mm |
| 凈重 |
0.88 kg |
| 材料 / 外殼的 |
聚碳酸酯 (PC-GF10)/鋁壓鑄件 |
| 緊固類型 |
|
| ● 35 mm DIN 導軌安裝 |
是 |
| ● 墻壁安裝 |
是 |
| ● S7-300 異型導軌安裝 |
是 |
| ● S7-1500 異型導軌安裝 |
是 |
| 產品特點，產品功能，產品組件 / 常規 |
| 冗余環形構架 / 重組時間 < 0.3 s |
50 |
| 星形構架 |
任意（僅取決于信號運行時間） |
| 產品功能 / QoS 符合 DSCP |
是 |
| 產品特點 |
|
| ● 直通式交換模式 |
否 |
| ● 存儲轉發交換模式 |
是 |
| 標準，規格，許可 / 船級社認證 |
| 船級社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
是 |
| ● Bureau Veritas (BV) |
是 |
| ● DNV GL |
是 |
| ● 韓國船級社 (KRS) |
是 |
| ● Lloyds Register of Shipping (LRS) |
是 |
| ● Nippon Kaiji Kyokai (NK) |
是 |
| ● Polski Rejestr Statkow (PRS) |
是 |
| ● 英國***造船技師協會 (RINA) |
是 |
| 附件 |
| 產品擴展 / 可選 / C-PLUG |
是 |
