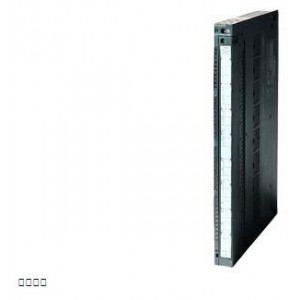

SIMATIC S7-400，模擬輸入 SM 431，非隔離 16 模擬輸入，分辨率 13 位 +/-10V，+/-20mA，4 - 20mA 20 ms 轉換時間 |
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V; 只在為雙線測量變換器供電時需要 |
| ● 反極性保護 |
是 |
| 輸入電流 |
| 來自負載電壓 L+（空載），***大值 |
400 mA; 在 16 個互相連接、全控制的 2 線測量變換器中 |
| 來自背板總線 DC 5 V，***大值 |
100 mA |
| 功率損失 |
| 功率損失，典型值 |
2 W |
| 模擬輸入 |
| 模擬輸入端數量 |
16 |
| ● 電壓/電流測量時 |
16 |
| 電壓輸入允許的輸入電壓（毀壞限制），***大值 |
20 V; 20 V DC 連續電壓，***大 1 s 內 DC 75 V（占空比 1：20） |
| 電流輸入允許的輸入電流（毀壞限制），***大值 |
40 mA |
| 電阻傳感器的恒定測量電流，典型值 |
1.67 mA |
| 輸入范圍 |
| ● 電壓 |
是 |
| ● 電流 |
是 |
| ● 熱電偶 |
否 |
| ● 電阻溫度計 |
否 |
| ● 電阻 |
否 |
| 輸入范圍（額定值），電壓 |
| ● 1 V 至 5 V |
是 |
| — 輸入電阻（1 V 至 5 V） |
100 k |
| ● -1 V 至 +1 V |
是 |
| — 輸入電阻（-1 V 至 +1 V） |
10 M |
| ● -10 V 至 +10 V |
是 |
| — 輸入電阻（-10 V 至 +10 V） |
100 k |
| 輸入范圍（額定值），電流 |
| ● -20 mA 至 +20 mA |
是 |
| — 輸入電阻（-20 mA 至 +20 mA） |
50 |
| ● 4 mA 至 20 mA |
是 |
| — 輸入電阻（4 mA 至 20 mA） |
50 |
| 導線長度 |
| ● 屏蔽，***大值 |
200 m |
| 輸入端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
13 bit |
| ● 可參數化的集成時間 |
是 |
| ● 基本轉換時間 (ms) |
55 / 65 ms |
| ● 積分時間 (ms) |
50 / 60 ms |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 |
50 / 60 Hz |
| ● 組件的基本執行時間（釋放所有通道） |
1 040 ms; 880/1040 ms |
| 傳感器 |
| 信號傳感器連接 |
| ● 用于電壓測量 |
是; 可能 |
| ● 對于作為四線制測量變送器時的電流測量 |
是 |
| 誤差/精度 |
| 溫度錯誤（與輸入范圍有關），(+/-) |
0.01 %/K |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電壓，與輸入范圍有關，(+/-) |
0.65 %; 1 至 5 V 時 1.0 %；±1 V、±10 V 時 0.65 % |
| ● 電流，與輸入范圍有關，(+/-) |
0.65 % |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電壓，與輸入范圍有關，(+/-) |
0.25 %; 1 至 5 V 時 0.5 %；±1 V、±10 V 時 0.25 % |
| ● 電流，與輸入范圍有關，(+/-) |
0.25 %; ±20 mA 時，4 至 20 mA |
| 報警/診斷/狀態信息 |
| 診斷功能 |
否 |
| 電位隔離 |
| 模擬輸入電位隔離 |
| ● 模擬輸入電位隔離 |
否 |
| ● 在通道之間 |
否 |
| ● 在通道和背板總線之間 |
否 |
| ● 在通道和負載電壓 L+ 之間 |
否 |
| 絕緣 |
| 絕緣測試，使用 |
500 V AC/707 V DC，類型測試 |
| 尺寸 |
| 寬度 |
25 mm |
| 高度 |
290 mm |
| 深度 |
210 mm |
| 重量 |
| 重量，約 |
500 g |
