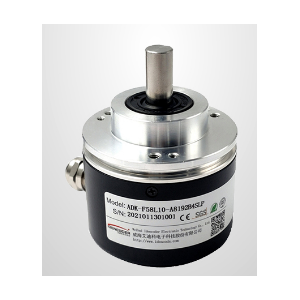

產品型號說明

法蘭形式為夾緊、卡槽、絲孔安裝，主尺寸為58mm；出線方式為電纜側出，實心軸直徑為10mm，單圈***式，單圈分辨率8192；工作電壓為8-30VDC，輸出方式為電流模擬量4-20mA輸出。

模擬量使用說明

編碼器采用線短接的方式設定電流輸出的起始位置。

4-20mA設定方法舉例

1、編碼器紅色線連接電源正極，黑色線連接電源負極，

2、旋轉編碼器至需要設定4mA電流值的位置；

3、橙色線與電源正極短接，時間大于1秒后松開，橙色線懸空或接地。

4、順時針旋轉編碼器至需要設定20mA電流值的位置；

5、黃色線與電源正極短接，時間大于1秒后松開，黃色線懸空或接地。

至此電流設定完成，在該兩個位置之間旋轉編碼器，編碼器輸出電流在4-20mA之間連續變化。

注：不可在同一位置設置4mA和20mA，如有疑問可與廠家聯系。

機械尺寸圖
