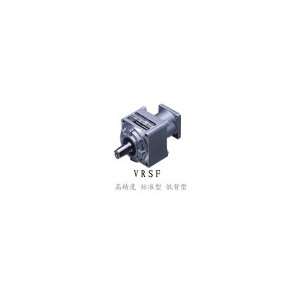

新寶減速機VRSF-45C-100-T1/T2/T3 配100W伺服電機




·              小于間隙0.05°的高精度型、使回轉間隙0.08°系列化。
在決定精密位置時發揮威力、是能夠充分發揮威力、是能夠充分發揮高密度伺服馬達特性的減速機。
·              少脈動的順滑回轉
采用斜齒輪實現無脈動的順滑回轉。
在藥注和醫療用泵等方面此特性得到了發揮。
·              差22㎜(D模板750W的情況下)根據設計師需求的小型設計
角尺寸98㎜的小型化(其他公司同等的機種是120㎜)
對應小型化、輕量化的伺服馬達的小型設計。
·              在很好的組立環境中提供高品質的產品。
在組裝、組立環境良好提供高品質的產品。
·              免費維修、安裝得心應手、無塵室進行
潤滑油方面使用長壽命的高級潤滑油,無需交換。
而且,密封填充的結構使得安裝方式也得心應手。
·              萬全的漏油對策
實施了case的含浸處理、氣密性檢測等的徹底漏油對策、空氣漏油檢測等徹底漏油對策的實施
·              IP65相當(選項)
運用防滴對應、即使在所有環境下都能充分發揮減速機的性能。



            |
             容量(W)
             |

             減速比
             |


            |
             1段減速
             |

             2段減速
             |


            |
             1/3
             |

             1/5
             |

             1/9
             |

             1/15
             |

             1/20
             |

             1/25
             |

             1/35
             |

             1/45
             |

             1/81
             |


            |
             50
             |


             |


             |


             |


             |


             |


             |


             |


             |


             |


            |
             100
             |


             |


             |


             |


             |


             |


             |


             |


             |


             |


            |
             200
             |


             |


             |


             |


             |


             |


             |


             |


             |


             |


            |
             400
             |


             |


             |


             |


             |


             |


             |


             |


             |


             |


            |
             750
             |


             |


             |


             |


             |


             |


             |


             |


             |


             |


            |
             1000
             |


             |


             |


             |


             |


             |


             |


             |


             |


             |


            |
             1500
             |


             |


             |


             |


             |


             |


             |


             |


             |


             |


            |
             2000
             |


             |


             |


             |


             |


             |


             |


             |


             |


             |


            |
             2500
             |


             |


             |


             |


             |


             |


             |


             |


             |


             |


            |
             3000
             |


             |


             |


             |


             |


             |


             |


             |


             |


             |


            |
             3500
             |


             |


             |


             |


             |


             |


             |


             |


             |


             |


            |
             4000
             |


             |


             |


             |


             |


             |


             |


             |


             |


             |


            |
             4500
             |


             |


             |


             |


             |


             |


             |


             |


             |


             |


            |
             5000
             |


             |


             |


             |


             |


             |


             |


             |


             |


             |


※全部為斜齒輪。
※除此以外的減速機可咨詢。
※全部為斜齒輪。
※除此以外的減速機可咨詢。
a、ABLE減速機的名稱
b、伺服馬達機專用輸入型模式
S 夾板締付方式(馬達軸無槽、帶槽也可)※不可去除
K連軸器樣式 (直軸、帶槽) ※D去除對應K類型
A 適配器方式(詳細內容請咨詢)
c、安裝方式和出力軸方向: F 法蘭型安裝方向隨意 DD 法蘭型安裝方向隨意
d、減速機規格: 設有記號 標準型  LB回轉間隙型   PB 高精度型
e、減速比: 1段型→3、5、S9  2段型→15、20、25、35、45、81
※減速比為實際減速比
f、減速機號碼: B、C、D、E
g、適應伺服馬達容量(W)
h、伺服馬達機廠家名
i、適應伺服馬達廠家的型號
※在詢問、估計、下訂單時請一定要點明馬達廠家的型號。

1. 擦去馬達軸上的防銹劑油。
2. 揭去橡皮蓋、旋轉力軸、是螺栓的頭部與橡膠蓋孔吻合。確認是否松掉(參照右圖1)。
3. 把馬達輕輕地插入力軸(無障礙地順利的插入)。要十分注意馬達不能傾斜地插入(參照右圖2)。
4. 把馬達安裝在減速機上、用指定的扭力擰緊螺栓(參照左表1右圖3)。
5. 使用扭力扳手等按指定的扭力擰緊入力軸的定位螺栓(參照左表2右圖4)。
6. 按上橡膠蓋。以上完了(參照右圖5)。






                        |
                         表1
                         |
                          |


                        |
                         馬達安裝螺栓
                         |

                         扭力
                         |
                          |


                        |
                         Nm
                         |

                         kgfcm
                         |
                          |


                        |
                         M3
                         |

                         1.0
                         |

                         10
                         |
                          |


                        |
                         M4
                         |

                         3.0
                         |

                         30
                         |
                          |


                        |
                         M5
                         |

                         5.8
                         |

                         60
                         |
                          |


                        |
                         M6
                         |

                         9.8
                         |

                         100
                         |
                          |


                        |
                         M8
                         |

                         19.6
                         |

                         200
                         |
                          |


                        |
                         M10
                         |

                         39.2
                         |

                         400
                         |
                          |


                        |
                         M12
                         |

                         68.6
                         |

                         700
                         |
                          |


                        |
                         M16
                         |

                         168
                         |

                         1650
                         |
                          |







                        |
                         表2
                         |
                          |


                        |
                         定位螺栓
                         |
                        擰緊扭矩 |
                          |


                        |
                         Nm
                         |

                         kgfcm
                         |
                          |


                        |
                         M3
                         |

                         1.5
                         |

                         15
                         |
                          |


                        |
                         M4
                         |

                         3.5
                         |

                         35
                         |
                          |


                        |
                         M5
                         |

                         7.1
                         |

                         71
                         |
                          |


                        |
                         M6
                         |

                         12
                         |

                         120
                         |
                          |


                        |
                         M8
                         |

                         30
                         |

                         300
                         |
                          |




             |


             |


1. 揭去橡膠蓋、旋轉入力軸、使鍵槽與橡膠蓋孔吻合(參照右圖1)。
2. 在馬達軸上涂上防粘著劑(二氧化鉬等)把鍵輕輕地插入帶鍵槽的入力軸(確認能無阻礙地順利地插入)。要十分注意馬達不能傾斜地插入(參照右圖2)。
3. 把馬達安裝在減速機上、用指定的扭力擰緊螺栓(參照左表3右圖3)。
4. 為了鍵能完全的壓入、用扭力扳手等通過指定的扭力擰緊入力軸的定位螺栓(參照左表4右圖4)。
5. 按上橡膠蓋。以上完了(參照右圖5)。






                        |
                         表3
                         |
                          |


                        |
                         馬達安裝螺栓
                         |

                         扭力
                         |
                          |


                        |
                         Nm
                         |

                         kgfcm
                         |
                          |


                        |
                         M3
                         |

                         1.0
                         |

                         10
                         |
                          |


                        |
                         M4
                         |

                         3.0
                         |

                         30
                         |
                          |


                        |
                         M5
                         |

                         5.8
                         |

                         60
                         |
                          |


                        |
                         M6
                         |

                         9.8
                         |

                         100
                         |
                          |


                        |
                         M8
                         |

                         19.6
                         |

                         200
                         |
                          |


                        |
                         M10
                         |

                         39.2
                         |

                         400
                         |
                          |


                        |
                         M12
                         |

                         68.6
                         |

                         700
                         |
                          |


                        |
                         M16
                         |

                         168
                         |

                         1650
                         |
                          |







                        |
                         表4
                         |
                          |


                        | 定位螺栓 |

                         擰緊扭矩
                         |
                          |


                        |
                         Nm
                         |

                         kgfcm
                         |
                          |


                        |
                         M4
                         |

                         2.0
                         |

                         20
                         |
                          |


                        |
                         M5
                         |

                         4.3
                         |

                         43
                         |
                          |


                        |
                         M6
                         |

                         7.3
                         |

                         73
                         |
                          |


                        |
                         M8
                         |

                         16.8
                         |

                         168
                         |
                          |




             |


             |
