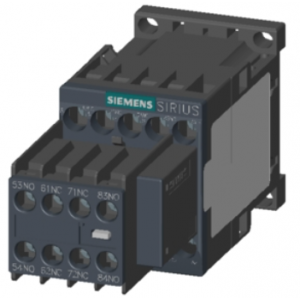

西門子輔助接觸器型號3RH2353-1DB40-0KA0輔助接觸器,5 NO + 3 NC， 24 V DC尺寸
S00， 螺栓型端子連接, 已插接的可變電阻"
產品品牌名稱
SIRIUS
產品名稱
輔助接觸器
產品類型名稱
3RH2
綜合技術數據
接觸器的結構尺寸
S00
產品擴展 輔助開關
否
絕緣電壓 污染度 3 時 AC 時 測定值
690 V
污染程度
3
抗沖擊電壓能力 測定值
6 kV
耐沖擊性 方波沖擊時

● DC 時
10g / 5 ms, 5g / 10 ms
耐沖擊性 正弦沖擊時

● DC 時
15g / 5 ms, 8g / 10 ms
機械式使用壽命（轉換周期）

● 接觸器的 典型
10 000 000
參考標示 符合 IEC 81346-2:2009
K
RoHS 指令（日期）
07/01/2006
環境條件
安裝高度 高度超出水平面以上 ***大值
2 000 m
環境溫度

● 運行期間
-25 ... +60 °C
● 存放期間
-55 ... +80 °C
相對空氣濕度 ***小值
10 %
相對空氣濕度 55 ℃ 時 根據 IEC 60068-2-30 ***大值
95 %
主電路
空載運行頻率

● AC 時
10 000 1/h
● DC 時
10 000 1/h
控制電路/控制
電壓類型 控制饋電電壓的
DC
控制饋電電壓 DC 時

● 測定值
24 V
工作區要素控制饋電電壓測定值 電磁線圈的 DC 時

● 初始值
0.8
● 終值
1.1
過電壓限制器的結構形式
帶壓敏電阻器
起動功率 電磁線圈的 DC 時
4 W
持續功率 電磁線圈的 DC 時
4 W
關閉延遲

● DC 時
30 ... 100 ms
打開延遲

● DC 時
7 ... 13 ms
電弧持續時間
10 ... 15 ms
輔助電路
常閉觸點數量 用于輔助觸點
3
● 無延遲轉換的
3
常開觸點數量 用于輔助觸點
5
● 無延遲轉換的
5
控制元件的編碼數字和編碼字母
53 E
工作電流 AC-12 時 ***大值
10 A
工作電流 AC-15 時

● 230 V時 測定值
6 A
● 400 V 時 測定值
3 A
● 500 V 時 測定值
2 A
● 690 V 時 測定值
1 A
工作電流 在 1 個導電回路中 DC-12 時

● 24 V 時 測定值
10 A
● 110 V時 測定值
3 A
● 220 V 時 測定值
1 A
● 440 V 時 測定值
0.3 A
● 600 V 時 測定值
0.15 A
工作電流 在 2 個串聯導電回路中 DC-12 時

● 24 V 時 測定值
10 A
● 60 V 時 測定值
10 A
● 110 V時 測定值
4 A
● 220 V 時 測定值
2 A
● 440 V 時 測定值
1.3 A
● 600 V 時 測定值
0.65 A
工作電流 在 3 個串聯導電回路中 DC-12 時

● 24 V 時 測定值
10 A
● 60 V 時 測定值
10 A
● 110 V時 測定值
10 A
● 220 V 時 測定值
3.6 A
● 440 V 時 測定值
2.5 A
● 600 V 時 測定值
1.8 A
開關頻率 DC-12 時 ***大值
1 000 1/h
工作電流 在 1 個導電回路中 DC-13 時

● 24 V 時 測定值
6 A
● 110 V時 測定值
1 A
● 220 V 時 測定值
0.3 A
● 440 V 時 測定值
0.14 A
● 600 V 時 測定值
0.1 A
工作電流 在 2 個串聯導電回路中 DC-13 時

● 24 V 時 測定值
10 A
● 60 V 時 測定值
3.5 A
● 110 V時 測定值
1.3 A
● 220 V 時 測定值
0.9 A
● 440 V 時 測定值
0.2 A
● 600 V 時 測定值
0.1 A
工作電流 在 3 個串聯導電回路中 DC-13 時

● 24 V 時 測定值
10 A
● 60 V 時 測定值
4.7 A
● 110 V時 測定值
3 A
● 220 V 時 測定值
1.2 A
● 440 V 時 測定值
0.5 A
● 600 V 時 測定值
0.26 A
開關頻率 DC-13 時 ***大值
1 000 1/h
斷路器規格 用于輔助電路的短路保護 至 230 V
C 特征： 6 A；0.4 kA
接觸可靠性 輔助觸頭的
每?jī)|次操作轉換有一次錯接(17V, 1mA)
UL/CSA 額定數據
觸點負荷能力 輔助觸頭的 符合 UL
A600 / Q600
保護裝置，防止短路導致開關裝置損壞。
熔斷體規格 用于輔助開關的短路保護 需要
保險絲gL/gG: 10A
裝入/固定/外廓尺寸
裝入位置
可垂直安裝面可旋轉 +/-180°，在垂直安裝面可向前和向后傾斜 +/- 22.5°
緊固類型
螺栓和扣接固定于安裝導軌35mm
高度
57.5 mm
寬度
45 mm
深度
121 mm
須遵守間距

● 單列式安裝的

— 向前地
10 mm
— 向上地
10 mm
— 向下地
10 mm
— 側向地
0 mm
● 到接地部件

— 向前地
10 mm
— 向上地
10 mm
— 側向地
6 mm
— 向下地
10 mm
● 到帶電壓部件

— 向前地
10 mm
— 向上地
10 mm
— 向下地
10 mm
— 側向地
6 mm
接口/ 接線端子
電氣連接規格 用于輔助和控制電路
螺栓連接
可連接的導線截面類型

● 用于輔助觸點

— 單芯線或多芯線
2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²), 2x 4 mm²
— 細芯線的 帶有電纜末端加工
2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)
● 在 AWG 導線處 用于輔助觸點
2x (20 ... 16), 2x (18 ... 14), 2x 12
安全
產品功能 優先級控制符合 IEC 60947-5-1
是
B10 值 需求率較高 符合 SN 31920
1 000 000; 0.3 x Ie 時
引起危險的停機故障比例

● 低需求率時 符合 SN 31920
40 %
● 需求率較高 符合 SN 31920
73 %
失效率 [FIT] 低需求率時 符合 SN 31920
100 FIT
T1 值 用于檢測試驗間隔時間或使用時間 符合 IEC 61508
20 y
防護等級 IP 正面的 符合 IEC 60529
IP20
防接觸保護 正面的 符合 IEC 60529
確保從前部垂直觸摸時手指安全
