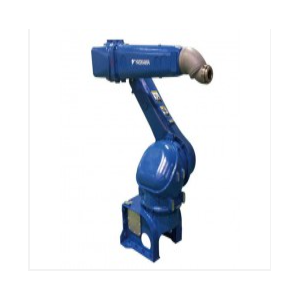

6軸垂直多關節型
負載：12KG
動態范圍：1440ｍｍ
控制柜：YRC1000/YRC1000micro
用途：搬運、取件/包裝、碼垛、組裝/分裝
       特點
       生產效率大幅度提升
●合成速度比原有機型提升約30% 實現節拍時間縮減
●采用了減小手臂與周邊設備的干涉的設計
●采用中空手臂構造，可將傳感線纜以及氣體管道內置其中
抗干擾的堅固構造
●機器人手腕部分采用IP67標準
●可對應接頭基座面向下引出
提升維護性
●減少了機器人與控制柜間的電纜線數，提升了維護性的同時提供簡潔的設備
● 大幅度縮減電纜定期更換作業時間

標準規格
GP12

型號
YR-1-06VXH12-A00

構造
垂直多關節型（6個自由度）

可搬質量*1
12kg

重復定位精度*2
±0.08mm

動作范圍

S軸（旋轉）
-170° - +170°

L軸（下臂）
-90° - +155°

U軸（上臂）
-85° - +150°

R軸（手腕旋轉）
-200° - +200°

B軸（手腕擺動）
-150° - +150°

T軸（手腕回轉）
-455° - +455°

*大速度

S軸（旋轉）
4.53rad/s, 260°/s

L軸（下臂）
4.01rad/s, 230°/s

U軸（上臂）
4.53rad/s, 260°/s

R軸（手腕旋轉）
8.20rad/s, 470°/s

B軸（手腕擺動）
8.20rad/s, 470°/s

T軸（手腕回轉）
12.2rad/s, 700°/s

容許力矩

R軸（手腕旋轉）

22N.m

B軸（手腕擺動）
22N.m

T軸（手腕回轉）
9.8N.m

容許慣性力矩
 （GD2/4）

R軸（手腕旋轉）
0.65kg.m2

B軸（手腕擺動）
0.65kg.m2

T軸（手腕回轉）
0.17kg.m2

本體質量

130kg

防護等級
本體：IP54, 手腕軸：IP67

安裝環境

溫度
0° - +45°

濕度
20% - 80%RH（無結露）

震動
4.9m/s2以下

其他
不可有引火性及腐蝕性氣體，液體遠離電氣噪音源

電源容量*3
1.5kVA

安裝方式*4
置地式，倒掛式，壁掛式，傾斜式
