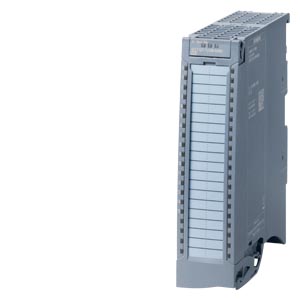

SIMATIC S7-1500， 模擬量輸入模塊, AI 16xU BA， 16 位分辨率 ， 精度 0.5%， 16 條通道，每組 16 條， 共模電壓 4 V DC， 診斷，過程報警； 供貨范圍內包含 饋電元素，屏蔽支架 和屏蔽端子： 前連接器（螺釘型接線端子 或直插式）單獨訂貨 |
| 一般信息 |
| 產品類型標志 |
AI 16xU BA |
| 硬件功能狀態 |
FS01 以上版本 |
| 固件版本 |
V1.0.0 |
| ● 可更新固件 |
是 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
否 |
| ● 按優先級啟動 |
否 |
| ● 可變測量范圍 |
否 |
| ● 可變測量值 |
否 |
| ● 測量范圍調整 |
否 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V16，帶 HSP 312 / V17 |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP3 / - |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
V1.0 / V5.1 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
v2.3 / - |
| 運行模式 |
| ● 過采樣 |
否 |
| ● MSI |
是 |
| 運行中的 CiR 配置 |
| 可在 RUN 模式下更改參數分配 |
是 |
| 可在 RUN 模式下校準 |
否 |
| 功率 |
| 來自背板總線的功率輸出 |
0.85 W |
| 功率損失 |
| 功率損失，典型值 |
0.75 W |
| 模擬輸入 |
| 模擬輸入端數量 |
16 |
| ● 電壓測量時 |
16 |
| 電壓輸入允許的輸入電壓（毀壞限制），***大值 |
12 V; 12 V 持續電壓，***大 1 s 內 30 V |
| 輸入范圍（額定值），電壓 |
| ● 0 至 +5 V |
否 |
| ● 0 至 +10 V |
否 |
| ● 1 V 至 5 V |
是 |
| — 輸入電阻（1 V 至 5 V） |
10 M |
| ● -1 V 至 +1 V |
是 |
| — 輸入電阻（-1 V 至 +1 V） |
10 M |
| ● -10 V 至 +10 V |
是 |
| — 輸入電阻（-10 V 至 +10 V） |
10 M |
| ● -2.5 V 至 +2.5 V |
否 |
| ● -25 mV 至 +25 mV |
否 |
| ● -250 mV 至 +250 mV |
否 |
| ● -5 V 至 +5 V |
是 |
| — 輸入電阻（-5 V 至 +5 V） |
10 M |
| ● -50 mV 至 +50 mV |
否 |
| ● -500 mV 至 +500 mV |
否 |
| ● -80 mV 至 +80 mV |
否 |
| 導線長度 |
| ● 屏蔽，***大值 |
200 m |
| 輸入端的模擬值構成 |
| 測量原理 |
集成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
16 bit |
| ● 可參數化的集成時間 |
是 |
| ● 積分時間 (ms) |
2,5 / 16,67 / 20 / 100 ms |
| ● 基本轉換時間，包含積分時間 (ms) |
10 / 24 / 27 / 107 ms |
| — 斷線監測的額外轉換時間 |
4 ms（測量 1 至 5 V 時考慮） |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 |
400 / 60 / 50 / 10 Hz |
| 測量值濾波 |
| ● 可參數化 |
是 |
| ● 等級： 無 |
是 |
| ● 等級：弱 |
是 |
| ● 等級： 中等 |
是 |
| ● 等級： 強 |
是 |
| 傳感器 |
| 信號傳感器連接 |
| ● 用于電壓測量 |
是 |
| 誤差/精度 |
| 線性錯誤（與輸入范圍有關），(+/-) |
0.1 % |
| 溫度錯誤（與輸入范圍有關），(+/-) |
0.006 %/K |
| 輸入端之間的串?dāng)_，***大值 |
-50 dB |
| 25 °C 時起振狀態下的重復精度（與輸入范圍有關），(+/-) |
0.1 % |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電壓，與輸入范圍有關，(+/-) |
0.5 % |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電壓，與輸入范圍有關，(+/-) |
0.3 % |
| 故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率 |
| ● 串聯干擾（干擾峰值 < 輸入范圍的額定值），***小值 |
40 dB |
| ● 并聯電壓，***大值 |
4 V |
| ● 共模干擾，***小值 |
60 dB |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 報警 |
| ● 診斷報警 |
是 |
| ● 極限值報警 |
是; 分別為兩個上限值和兩個下限值 |
| 診斷 |
| ● 電源電壓監控 |
否 |
| ● 斷線 |
是; 僅限 1 ... 5 V |
| ● 短路 |
否 |
| ● 累積故障 |
否 |
| ● 溢出/下溢 |
是 |
| 診斷顯示 LED |
| ● RUN LED |
是; 綠色 LED |
| ● ERROR LED |
是; 紅色 LED |
| ● MAINT LED |
否 |
| ● 電源電壓監控 (PWR-LED) |
否 |
| ● 通道狀態顯示 |
是; 綠色 LED |
| ● 用于通道診斷 |
是; 紅色 LED |
| ● 用于模塊診斷 |
是; 紅色 LED |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
否 |
| ● 在通道之間，分組點數 |
16 |
| ● 在通道和背板總線之間 |
是 |
| 允許的電位差 |
| 輸入端之間 (UCM) |
8 V DC |
| 在輸入端和 MANA (UCM) 之間 |
4 V DC |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-30 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-30 °C |
| ● 垂直安裝，***大值 |
40 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m; 安裝高度 > 2000 m 時受限，參見手冊 |
| 尺寸 |
| 寬度 |
35 mm |
| 高度 |
147 mm |
| 深度 |
129 mm |
| 重量 |
| 重量，約 |
250 g |
