菲尼克斯繼電器,用于急停、安全門和光柵,安全等級可達SIL 3、Cat. 4、PL e,單通道或雙通道運行,自動或手動、受控啟動,3個啟用電流路徑,US = 24 V DC,插拔式螺釘接線端子
PSR-CE 系列經濟款菲尼克斯繼電器
l PSR-CE1 適用于急停、行程開關、安全門鎖、拉繩開關等“常閉觸點型傳感器”監控
l PSR-CE2 適用于安全光幕、激光掃描儀、非接觸式感應開關(OSSD)等“24V DC有源信號輸出傳感器”監控
l PSR-CE3 適用于上述所有傳感器
l PSR-CE2、PSR-CE3 具有帶監控的手動復位功能
l 高符合 Cat. 4,PL e(EN ISO 13849-1)、SIL 3(EN 61508)、SILCL 3(EN 62061)
l 輸出為3個常開觸點、1個常閉觸點 。模塊寬度22.5mm,可插拔式螺釘端子

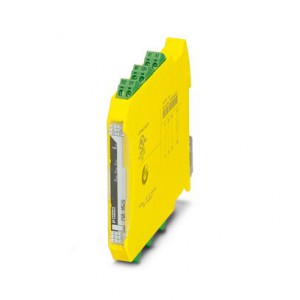

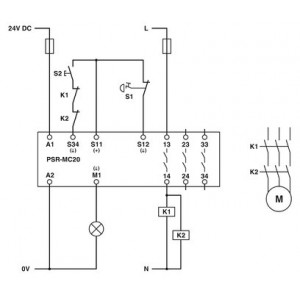

菲尼克斯繼電器-PSR-MC20-3NO-1DO-24DC-SC-2700466

一、產品屬性
產品類型
|
安全繼電器
|
|
PSRmini
|
應用
|
急停按鈕
|
|
安全門
|
|
電磁開關
|
繼電器型號
|
帶機械聯鎖觸點的機電式繼電器,符合IEC/EN 61810-3標準
|
絕緣特性
次數
典型響應時間
|
< 175 ms (自動啟動)
|
|
< 175 ms (手動,監控啟動)
|
典型啟動時間(Us時)
|
< 250 ms (通過A1控制時)
|
典型釋放時間
|
< 20 ms (通過A1或S12控制時)
|
恢復時間
|
< 500 ms
|
二、電氣特性
額定操作模式
|
100 %符合條件
|
額定絕緣電壓
|
250 V AC
|
額定絕緣電壓
|
250 V AC
|
額定過電壓/絕緣
|
輸入電路與常開安全觸點輸出(13/14)、常開安全觸點輸出
(23/24)、常開安全觸點輸出(33/34)之間6 kV增強型隔離耐壓
所有電流通路與外殼之間4 kV基礎安全隔離
|
三、電源
名稱
|
A1/A2
|
額定控制電路電源電壓 US
|
20.4 V DC 26.4 V DC
|
額定控制電路電源電壓US
|
24 V DC -15 % / +10 %
|
額定控制電源電流IS
|
典型值 80 mA
|
US時的功耗
|
典型值 1.92 W
|
沖擊電流
|
5 A (Δt = 200 µs Us時)
|
延遲時間
|
1 ms (在A1處,在電壓驟降Us的情況下)
|
保護電路
|
浪涌保護; 抑制二極管
|
|
額定控制電源電壓的反極性保護
|
四、輸入數據
數字量: 啟動電路 (S34)
輸入說明
|
非安全相關
|
輸入數量
|
1
|
輸入電壓范圍,"1"信號
|
20.4 V DC 26.4 V DC
|
沖擊電流
|
典型值 200 mA
|
允許的導線***大總電阻
|
150 Ω
|
保護電路
|
抑制二極管
|
電耗量
|
< 10 mA (在S34/24 V時)
|
|
> -5 mA (在S34/0 V時)
|
輸出數據
繼電器: 啟用電流通路 (13/14,23/24,33/34)
輸出說明
|
安全相關的常開サ
|
輸出數目
|
3 (非延時)
|
觸點類型
|
3路常開安全觸點輸出
|
觸點材料
|
AgSnO2
|
開關電壓
|
小 12 V AC/DC
|
|
大 250 V AC/DC (注意負載曲線)
|
通斷容量
|
小 60 mW
|
沖擊電流
|
小 3 mA
|
|
大 6 A
|
限制連續電流
|
6 A (注意降低值)
|
總電流值的平方
|
48 A2 (注意降低值)
|
切換頻率
|
0.5 Hz
|
機械壽命
|
10x 106開關次數
|
輸出熔斷器
|
6 A gL/gG (N/O觸點)
|
|
4 A gL/gG (適用于低需求應用場合)
|
信號: M1
輸出說明
|
非安全相關
|
輸出數目
|
1 (數字量 , PNP)
|
電壓
|
22 V DC (Us - 2 V)
|
電流
|
大 100 mA
|
Z大啟動電流
|
500 mA (Δt = 1 ms Us時)
|
短路保護
|
否
|
連接數據
連接技術
導線連接
連接方式
|
螺釘連接
|
硬導線橫截面
|
0.2 mm² 2.5 mm²
|
柔性導線橫截面
|
0.2 mm² 2.5 mm²
|
導線橫截面AWG
|
24 ... 12
|
剝線長度
|
7 mm
|
螺紋
|
M3
|
緊固扭矩
|
0.5 Nm 0.6 Nm
|
LED信號
狀態顯示
|
3 x 綠色LED
|
工作電壓顯示
|
1 x 綠色LED
|
六、尺寸
寬度
|
12.5 mm
|
高度
|
112.2 mm
|
深度
|
114.5 mm
|
七、規格材料
八、特性
安全數據
安全數據: EN ISO 13849
分類
|
1 (根據應用場合,高至4類)
|
性能等級(PL)
|
c (根據應用場合,高至PL e)
|
安全數據: IEC 61508 - 高要求
安全完整性水平(SIL)
|
1 (根據應用場合,***高至SIL 3)
|
每小時危險故障可能性(PFHD)
|
1.5 x 10-9 (4 A DC13;5 A AC15;8760次開關循環/年)
|
認證測試周期
|
240 月
|
使用周期
|
240 月
|
安全數據: IEC 61508 - 低要求
安全完整性水平(SIL)
|
1 (根據應用場合,高至SIL 3)
|
所需求的危險故障可能性(PFHAVG)
|
1.46 x 10-4
|
認證測試周期
|
60 月
|
使用周期
|
240 月
|
環境和真實條件
環境條件
保護等級
|
IP20
|
插入位置***低保護等級
|
IP54
|
環境溫度(運行)
|
-40 °C ... 55 °C (注意降低值)
|
環境溫度(存放/運輸)
|
-40 °C ... 85 °C
|
Z大高度
|
≤ 2000 m (海平面以上)
|
Z大允許濕度(存放/運輸)
|
75 % (平均,85%間歇,無冷凝)
|
允許的***大相對濕度(操作)
|
75 % (平均,85%間歇,無冷凝)
|
電擊
|
15g
|
振動(操作)
|
10 Hz ... 150 Hz, 2g
|
標準和規范
供電回路間的電氣間隙和爬電距離
安裝
安裝類型
|
DIN導軌安裝
|
組裝說明
|
參見衰減曲線
|
安裝位置
|
垂直或水平
|
