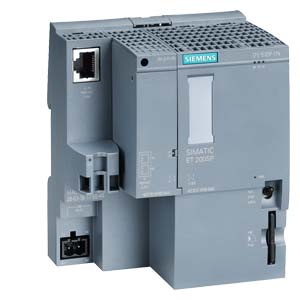

SIMATIC DP，CPU 1512SP-1 PN 針對 ET 200SP， 中央處理器，帶 主存儲器 200 KB 用于 程序及 1MByte 用于數據， 第 1 個接口：PROFINET IRT 含 3 端口交換機， 48 ns 比特性能表現， 需要 SIMATIC 存儲卡， 需要總線適配器用于 端口 1 和 2 |
| 一般信息 |
| 產品類型標志 |
CPU 1512SP-1 PN |
| 硬件功能狀態 |
FS05 |
| 固件版本 |
V2.9 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 運行期間更換模塊（熱插拔） |
是; 多個熱插拔 |
| ● 時鐘同步模式 |
是; 僅針對 PROFINET；帶***小組織塊，6 個 625 µs 循環 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V17（固件 V2.9）/ V13 SP1 升級版 4（固件 V1.8）及以上版本 |
| 配置控制 |
| 通過數據組 |
是 |
| 操作元件 |
| 運行模式開關 |
1 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 電源和電壓斷路跨接 |
| ● 停電/斷電跨接時間 |
5 ms |
| 輸入電流 |
| 耗用電流（額定值） |
0.6 A |
| 耗用電流，***大值 |
0.9 A |
| 接通電流，***大值 |
4.7 A; 額定值 |
| I²t |
0.14 A²·s |
| 功率 |
| 背板總線上的饋電功率 |
8.75 W |
| 功率損失 |
| 功率損失，典型值 |
5.6 W |
| 存儲器 |
| SIMATIC 存儲卡插槽數量 |
1 |
| 需要 SIMATIC 存儲卡 |
是 |
| 工作存儲器 |
| ● 集成（用于程序） |
200 kbyte |
| ● 集成（用于數據） |
1 Mbyte |
| 裝載存儲器 |
| ● 插拔式（SIMATIC 存儲卡），***大值 |
32 Gbyte |
| 緩沖 |
| ● 免維護 |
是 |
| CPU-處理時間 |
| 對于位運算，典型值 |
48 ns |
| 對于字運算，典型值 |
58 ns |
| 對于定點運算，典型值 |
77 ns |
| 對于浮點運算，典型值 |
307 ns |
| CPU-組件 |
| 元素數量（總數） |
4 000; 程序塊 (OB、FB、FC、DB) 和 UDT |
| DB |
| ● 編號范圍 |
1 ... 60 999；劃分如下：用戶可用編號范圍：1 ... 59 999 和由 SFC 86 創建的數據塊的編號范圍：60 000 ... 60 999 |
| ● 容量，***大值 |
1 Mbyte; 對于***尋址的數據庫，***大容量為 64 KB |
| FB |
| ● 編號范圍 |
0 ... 65 535 |
| ● 容量，***大值 |
200 kbyte |
| FC |
| ● 編號范圍 |
0 ... 65 535 |
| ● 容量，***大值 |
200 kbyte |
| OB |
| ● 容量，***大值 |
200 kbyte |
| ● 可用循環 OB 數量 |
100 |
| ● 時間報警 OB 數量 |
20 |
| ● 延遲報警 OB 數量 |
20 |
| ● 喚醒警告 OB 數量 |
20; 帶***小組織塊，3 個 500 µs 循環 |
| ● 過程報警 OB 數量 |
50 |
| ● DPV1 報警 OB 的數量 |
3 |
| ● 等時模式 Ob 數量 |
1 |
| ● 技術同步警告 OB 數量 |
2 |
| ● 啟動 OB 數量 |
100 |
| ● 異步錯誤 OB 數量 |
4 |
| ● 同步錯誤 OB 數量 |
2 |
| ● 診斷報警 OB 的數量 |
1 |
| 嵌套深度 |
| ● 每個優先等級 |
24 |
| 計數器、定時器及其剩磁 |
| S7 計數器 |
| ● 數量 |
2 048 |
| 剩磁 |
| — 可調整 |
是 |
| IEC 計數器 |
| ● 數量 |
任意（僅由系統內存進行限制） |
| 剩磁 |
| — 可調整 |
是 |
| S7 時間 |
| ● 數量 |
2 048 |
| 剩磁 |
| — 可調整 |
是 |
| IEC 計時器 |
| ● 數量 |
任意（僅由系統內存進行限制） |
| 剩磁 |
| — 可調整 |
是 |
| 數據范圍及其剩磁 |
| 保留的數據范圍（包括時間、計數器、標記），***大值 |
128 kbyte; 針對存儲器、計時器、計數器、DB 和技術數據（軸）可用的剩磁存儲器：88 kbyte |
| 標記 |
| ● 容量，***大值 |
16 kbyte |
| ● 定時標記數量 |
8; 8 個時鐘存儲器二進制位 bit 合而為一個時鐘存儲器字節 byte |
| 數據組件 |
| ● 可調整剩磁 |
是 |
| ● 預設剩磁 |
否 |
| 本地數據 |
| ● 每個優先等級，***大值 |
64 kbyte; 每個塊***大 16 KB |
| 地址范圍 |
| IO 模塊數量 |
2 048; 模塊 / 子模塊的***大數量 |
| 外設地址范圍 |
| ● 輸入端 |
32 kbyte; 所有輸入端位于過程映像內 |
| ● 輸出端 |
32 kbyte; 所有輸出端位于過程映像內 |
| 每個集成的 IO 子系統 |
| — 輸入端（容量） |
8 kbyte |
| — 輸出端（容量） |
8 kbyte |
| 每個 CM / CP |
| — 輸入端（容量） |
8 kbyte |
| — 輸出端（容量） |
8 kbyte |
| 分量過程映像 |
| ● 分量過程映像數量，***大值 |
32 |
| 每個模塊的地址空間 |
| ● 每個模塊的地址空間，***大值 |
288 byte; 分別針對輸入和輸出數據 |
| 每個站點的地址空間 |
| ● 每個站點的地址空間，***大值 |
2 560 byte; 用于中央輸入和輸出；不取決于組態；用于 ET 200SP 模塊的 2048 字節 + 用于 ET 200AL 模塊的 512 字節 |
| 硬件擴展 |
| 分布式 IO 系統數量 |
32; 分布式 IO 系統即分布式外圍設備通過 PROFINET 或 PROFIBUS 通信模塊連接在一起形成的系統，或外圍設備通過 AS-i 主控模塊或鏈接（如：IE/PB 鏈接）連接在一起所形成的系統 |
| DP 主站數量 |
| ● 關于 CM |
1 |
| IO 控制器數量 |
| ● 集成 |
1 |
| ● 關于 CM |
0 |
| 組件載體 |
| ● 每個組件載體的組件，***大值 |
80; CPU + 64 模塊 + 服務器模塊（結構寬度***大 1 m） + 16 ET 200AL 模塊 |
| ● 可操作 ET 200SP 模塊數量，***大 |
64 |
| ● 可操作 ET 200AL 模塊數量，***大 |
16 |
| ● 行數，***大值 |
1 |
| PtP CM |
| ● PtP CM 數量 |
僅通過可用的插槽限制可連接的 PtP CM 數量 |
| 時間 |
| 時鐘 |
| ● 類型 |
硬件時鐘 |
| ● 緩沖持續時間 |
6 wk; 當環境溫度為 40°C 時，典型值 |
| ● 每日偏差，***大值 |
10 s; 典型值：2 s |
| 運行時間計數器 |
| ● 數量 |
16 |
| 時間同步 |
| ● 提供支持 |
是 |
| ● 在 DP 上，主站 |
是; 通過 CM DP 模塊 |
| ● 在 DP 上，從站 |
是; 通過 CM DP 模塊 |
| ● 在 AS 中，主站 |
是 |
| ● 在 AS 中，從站 |
是 |
| ● 在以太網上通過 NTP |
是 |
| 接口 |
| PROFINET 接口數量 |
1 |
| PROFIBUS 接口數量 |
1; 通過 CM DP 模塊 |
| 光學接口 |
是; 通過BusAdapter |
| 1. 接口 |
| 物理接口 |
| ● RJ 45（以太網） |
是; X1 P3；可選擇 X1 P1 和 X1 P2，通過 BusAdapter BA 2x RJ45 |
| ● 端口數量 |
3; 第 1 個集成 + 第 2 個通過 BusAdapter |
| ● 集成開關 |
是 |
| ● BusAdapter (PROFINET) |
是; 可使用的總線適配器：BA 2x RJ45、BA 2x M12、BA 2x FC、BA 2x LC、BA LC/RJ45、BA LC/FC、BA 2x SCRJ、BA SCRJ/RJ45、BA SCRJ/FC、 |
| 協議 |
| ● IP 協議 |
是; IPv4 |
| ● PROFINET IO 控制器 |
是 |
| ● PROFINET IO 設備 |
是 |
| ● SIMATIC 通訊 |
是 |
| ● 開放式 IE 通訊 |
是; 選件也可加密 |
| ● 網絡服務器 |
是 |
| ● 氣液冗余 |
是; MRP 自動管理器符合 2.0 版本 IEC 62439-2 的要求 |
| PROFINET IO 控制器 |
| 服務 |
| — PG/OP 通訊 |
是 |
| — 等時模式 |
是 |
| — 直接數據交換 |
是; 前提條件：IRT 和同步模式（MRPD 可選） |
| — IRT |
是 |
| — PROFIenergy |
是; 通過用戶程序 |
| — 按優先級啟動 |
是; ***多 32 個 PROFINET 設備 |
| — 可連接的 IO 設備數量，***大值 |
128; 通過AS-i、PROFIBUS 或 PROFINET 總共***多可連接 512 個分布式外圍設備 |
| — 其中 IO 設備具備同步實時功能 (IRT)，***大值 |
64 |
| — 用于 RT 的可連接 IO 設備數量，***大值 |
128 |
| — 線路上的，***大值 |
128 |
| — 可同時激活/取消的 IO 設備數量，***大值 |
8; 通過所有接口的總和 |
| — 每臺工具的 IO 設備數量，***大值 |
8 |
| — 更新時間 |
更新時間***小值取決于設置的 PROFINET IO 通訊部件，取決于 IO 裝置數量和組態的有效數據數量 |
| 更新時間，IRT 時 |
| — 發射脈沖為 250 µs 時 |
250 µs 至 4 ms；說明：同步模式的 IRT 對時鐘同步組織塊的***小更新時間 625 µs 至關重要。 |
| — 發射脈沖為 500 µs 時 |
500 µs 至 8 ms；說明：同步模式的 IRT 對時鐘同步組織塊的***小更新時間 625 µs 至關重要。 |
| — 發射脈沖為 1 ms 時 |
1 ms 至 16 ms |
| — 發射脈沖為 2 ms 時 |
2 ms 至 32 ms |
| — 發射脈沖為 4 ms 時 |
4 ms 至 64 ms |
| — 在具備同步實時功能 (IRT) 和“奇數”發送脈沖已參數化情況下 |
更新時間 = 設置的“奇數”發射脈沖（125 µs 的任意倍數：375 µs、625 µs ... 3 875 µs） |
| 更新時間，RT 時 |
| — 發射脈沖為 250 µs 時 |
250 µs 至 128 ms |
| — 發射脈沖為 500 µs 時 |
500 µs 至 256 ms |
| — 發射脈沖為 1 ms 時 |
1 ms 至 512 ms |
| — 發射脈沖為 2 ms 時 |
2 ms 至 512 ms |
| — 發射脈沖為 4 ms 時 |
4 ms 至 512 ms |
| PROFINET IO 設備 |
| 服務 |
| — PG/OP 通訊 |
是 |
| — 等時模式 |
否 |
| — IRT |
是 |
| — PROFIenergy |
是; 通過用戶程序 |
| — 共享設備 |
是 |
| — 共享設備中的 IO 控制器的***大數量 |
4 |
| — 激活/取消激活 I 設備 |
是; 通過用戶程序 |
| — 資產管理記錄 |
是; 通過用戶程序 |
| 2. 接口 |
| 物理接口 |
| ● RS 485 |
是; 通過 CM DP 模塊 |
| ● 端口數量 |
1 |
| 協議 |
| ● PROFIBUS DP 主站 |
是 |
| ● PROFIBUS DP 從站 |
是 |
| ● SIMATIC 通訊 |
是 |
| PROFIBUS DP 主站 |
| ● 連接數量，***大值 |
48; 其中分別為 ES 和 HMI 預留 4 個 |
| ● DP 從站數量，***大值 |
125; 通過AS-i、PROFIBUS 或 PROFINET 總共***多可連接 512 個分布式外圍設備 |
| 服務 |
| — PG/OP 通訊 |
是 |
| — 等距離 |
否 |
| — 等時模式 |
否 |
| — 激活/禁用 DP 從站 |
是 |
| 物理接口 |
| RJ 45（以太網） |
| ● 100 Mbit/s |
是 |
| ● 自動協商 |
是 |
| ● 自動交叉 |
是 |
| ● 工業以太網狀態 LED |
是 |
| RS 485 |
| ● 傳輸速率，***大值 |
12 Mbit/s |
| 協議 |
| 支持 PROFIsafe 協議 |
否 |
| 連接數量 |
| ● 連接數量，***大值 |
128; 通過 CPU 和所連接 CP/CM 的內置接口 |
| ● 為 ES/HMI/Web 預留的連接數量 |
10 |
| ● 通過集成接口的連接數量 |
88 |
| ● 每個 CP/CM 的連接數量 |
32 |
| ● S7 路徑連接數量 |
16 |
| 冗余模式 |
| ● H-Sync 發送 |
是 |
| 氣液冗余 |
| — 氣液冗余 |
是; 僅通過 BusAdapter |
| — MRP |
是; MRP 自動管理器符合 2.0 版本 IEC 62439-2 的要求；MRP 管理器；MRP 客戶端 |
| — MRP 互相連接，提供支持 |
是; 用作 MRP 環形用電器，符合 3.0 版本 IEC 62439-2 的要求 |
| — MRPD |
是; 前提條件：IRT |
| — 線路中斷時的切換時間，類型 |
200 ms; MRP 時；無沖擊，MRPD 時 |
| — 環路中的用戶數量，***大值 |
50 |
| SIMATIC 通訊 |
| ● PG/OP 通訊 |
是; 使用 TLS V1.3 預設進行加密 |
| ● S7 路由 |
是 |
| ● 數據集路由 |
是 |
| ● S7 通訊，作為服務器 |
是 |
| ● S7 通訊，作為客戶機 |
是 |
| ● 每個任務的有效數據，***大值 |
參見在線幫助（S7 通訊，用戶數據大�。� |
| 開放式 IE 通訊 |
| ● TCP/IP |
是 |
| — 數據長度，***大值 |
64 kbyte |
| — 各端口的多個無源連接，提供支持 |
是 |
| ● ISO-on-TCP (RFC1006) |
是 |
| — 數據長度，***大值 |
64 kbyte |
| ● UDP |
是 |
| — 數據長度，***大值 |
2 kbyte; UDP 廣播時 1472 個字節 |
| — UDP-Multicast |
是; ***多 5 個 電路 |
| ● DHCP |
是 |
| ● DNS |
是 |
| ● SNMP |
是 |
| ● DCP |
是 |
| ● LLDP |
是 |
| ● 加密 |
是; 可選 |
| 網絡服務器 |
| ● HTTP |
是; 標準頁面和用戶頁面 |
| ● HTTPS |
是; 標準頁面和用戶頁面 |
| OPC UA |
| ● 組要運行時許可證 |
是; 需要“小”許可證 |
| ● OPC UA 客戶端 |
是 |
| — 應用程序驗證 |
是 |
| — 安全策略 |
可用安全策略無，Basic128Rsa15，Basic256Rsa15，Basic256Sha256 |
| — 用戶驗證 |
”匿名“或通過用戶名與密碼驗證 |
| — 連接數量，***大值 |
4 |
| — 客戶端接口節點數量，建議***大值 |
1 000 |
| — 每次調用 OPC_UA_NodeGetHandleList/OPC_UA_ReadList/OPC_UA_WriteList 的元素數量，***大值 |
300 |
| — 每次調用 OPC_UA_NameSpaceGetIndexList 的元素數量，***大值 |
20 |
| — 每次調用 OPC_UA_MethodGetHandleList 的元素數量，***大值 |
100 |
| — 為會話管理同時調用客戶端指令的數量，每個連接，***大值 |
1 |
| — 為數據訪問同時調用客戶端指令的數量，每個連接，***大值 |
5 |
| — 可注冊節點的數量，***大值 |
5 000 |
| — 可注冊的調用 OPC_UA_MethodCall 方法的數量，***大值 |
100 |
| — 調用 OPC_UA_MethodCall 的輸入端/輸出端的數量，***大值 |
20 |
| ● OPC UA 服務器 |
是; 數據訪問（讀、寫、訂閱）、方法調用、自定義地址空間 |
| — 應用程序驗證 |
是 |
| — 安全策略 |
可用安全策略無，Basic128Rsa15，Basic256Rsa15，Basic256Sha256 |
| — 用戶驗證 |
”匿名“或通過用戶名與密碼驗證 |
| — GDS 支持（證書管理） |
是 |
| — 會話數量，***大值 |
32 |
| — 可訪問變量的數量，***大值 |
50 000 |
| — 可注冊節點的數量，***大值 |
10 000 |
| — 每次會話的訂閱數量，***大值 |
20 |
| — 掃描間隔，***小值 |
100 ms |
| — 發送間隔，***小值 |
500 ms |
| — 伺服程式的數量，***大值 |
20 |
| — 每一伺服程式的輸入端/輸出端的數量，***大值 |
20 |
| — 受監控元件 (monitored items) 的數量，建議***大值 |
1 000; 1s 采樣間隔和 1s 發送間隔時 |
| — 服務器接口數量，***大值 |
“服務器接口”/“匹配規格”類型 10 個，“基準域名空間”類型 20 個 |
| — 用戶自定義服務器接口時節點數量，***大值 |
1 000 |
| ● 報警和條件 |
是 |
| — 程序消息數量 |
100 |
| — 系統診斷消息數量 |
50 |
| 其他協議 |
| ● MODBUS |
是; MODBUS TCP |
