| 產品類型名稱 |

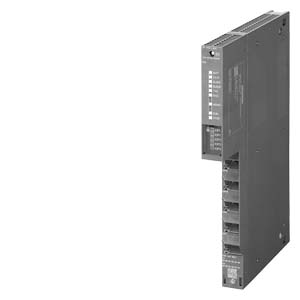

CP 443-1 Advanced |
 |
通信處理器 CP 443-1 Advanced 1x 10/100/1000 Mbit/s，4x 10/100 Mbit/s（IE 交換機） RJ 45 端口；ISO；TCP；UDP； PROFINETIO 控制器； S7 通信；開放 通信（發送/接收）； S7 路由；IP 配置 通過 DHCP/模塊； IP Access Control List（IP 訪問控制列表）； 時間同步； 擴展的網絡診斷； 持快速啟動；PROFIenergy 支持；IP 路由；FTP； 網絡服務器；電子郵件； PROFINET CBA， 請注意 SIOS ID：109799025 . |
| 傳輸率 |
| 傳輸率 |
|
| ● 在***個接口處 |
10 ... 1000 Mbit/s |
| ● 在第二個接口 |
10 ... 100 Mbit/s |
| 接口 |
| 接口數量 / 符合工業以太網 |
5 |
| 電氣連接數量 |
|
| ● 在***個接口處 / 符合工業以太網 |
1 |
| ● 在第二個接口 / 符合工業以太網 |
4 |
| 電氣連接規格 |
|
| ● 在***個接口處 / 符合工業以太網 |
RJ45 端口 |
| ● 在第二個接口 / 符合工業以太網 |
RJ45 端口 |
| 移動存儲介質規格 |
|
| ● C-PLUG |
是 |
| 供電電壓，電流消耗，損耗功率 |
| 電壓類型 / 電源電壓 |
DC |
| 供電電壓 / 1 / 來自背板總線 |
5 V |
| 相對對稱公差 / DC 時 |
|
| ● 5 V 時 |
5 % |
| 消耗電流 |
|
| ● 來自背板總線 / DC 時 / 5 V 時 / 典型 |
1.8 A |
| 損耗功率 [W] |
9 W |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
0 ... 60 °C |
| ● 存放期間 |
-40 ... +70 °C |
| ● 運輸期間 |
-40 ... +70 °C |
| 相對空氣濕度 |
|
| ● 25 °C 時 / 無冷凝 / 運行期間 / ***大值 |
95 % |
| 防護等級 IP |
IP20 |
| 結構形式，尺寸和重量 |
| 模塊格式 |
緊湊型模塊 S7-400 一倍寬 |
| 寬度 |
25 mm |
| 高度 |
290 mm |
| 深度 |
210 mm |
| 凈重 |
0.7 kg |
| 產品特點，產品功能，產品組件 / 常規 |
| 模塊數量 |
|
| ● 每個 CPU / ***大值 |
14 |
| ● 備注 |
用作 PN IO Ctrl.***多 4 個 |
| 功率數據 / 開放式通信 |
| 可能的連接數 / 適用于開放式通信 / 通過發送/接收模塊 / ***大值 |
64 |
| 數據量 |
|
| ● 用作各個 ISO 連接的有效數據 / 適用于開放式通信 / 通過發送/接收模塊 / ***大值 |
8 Kibyte |
| ● 用作 TCP 連接上各個 ISO 的有效數據 / 適用于開放式通信 / 通過發送/接收模塊 / ***大值 |
8 Kibyte |
| ● 用作 TCP 連接的有效數據 / 適用于開放式通信 / 通過發送/接收模塊 / ***大值 |
8 Kibyte |
| ● 用作各個 UDP 連接的有效數據 / 適用于開放式 IE 通信 / 通過發送/接收模塊 / ***大值 |
2 Kibyte |
| 可能的連接數 / 適用于開放式通信 |
|
| ● 通過 T 模塊 / ***大值 |
64 |
| 數據量 |
|
| ● 用作 TCP 連接上各個 ISO 的有效數據 / 適用于開放式通信 / 通過 T 模塊 / ***大值 |
1452 byte |
| 功率數據 / S7 通訊 |
| 可能的連接數 / 用于 S7 通信 |
|
| ● ***大值 |
128; 使用多臺 CPU 時 |
| ● PG 連接時 / ***大值 |
2 |
| 功率數據 / 多協議運行 |
| 有效連接數量 / 多協議運行時 |
128 |
| 功率數據 / IT 功能 |
| 可能的連接數 |
|
| ● 作為客戶端 / 通過 FTP / ***大值 |
20 |
| ● 作為服務器 / 通過 FTP / ***大值 |
10 |
| 可能的連接數 |
|
| ● 作為服務器 / 通過 HTTP / ***大值 |
4 |
| ● 作為電子郵件客戶端 / ***大值 |
1 |
| 數據量 / 用作電子郵件的有效數據 / ***大值 |
8 Kibyte |
| 存儲空間 / 用戶存儲器的 |
|
| ● 用作閃存文件系統 |
30 Mibyte |
| ● 作為 RAM |
16 Mibyte |
| ● 用作通過中央緩沖蓄電池進行輔助緩沖的 RAM |
512 Kibyte |
| 可能的寫循環次數 / 閃存單元 |
100000 |
| 功率數據 / PROFINET 通信 / 用作 PN IO 控制器 |
| 產品功能 / PROFINET I/O 控制器 |
是 |
| PN IO 設備數量 / 連接 PROFINET IO 控制器 / 可運行 / 總計 |
128 |
| PN IO IRT 設備數量 / 連接 PROFINET IO 控制器 / 可運行 |
64 |
| 外部 PN IO 支路數量 / PROFINET 中 / 各個組件載體 |
4 |
| 數據量 |
|
| ● 用作輸入變量的有效數據 / 作為 PROFINET I/O 控制器 / ***大值 |
4 Kibyte |
| ● 用作輸出變量的有效數據 / 作為 PROFINET I/O 控制器 / ***大值 |
4 Kibyte |
| ● 作為各個 PN IO 設備輸入變量的有效數據 / 作為 PROFINET I/O 控制器 / ***大值 |
1433 byte |
| ● 作為各個 PNIO 設備輸出變量的有效數據 / 作為 PROFINET I/O 控制器 / ***大值 |
1433 byte |
| ● 作為各個 PN IO 設備輸入變量的有效數據 / 每個作為 PROFINET IO 控制器的子模塊 / ***大值 |
240 byte |
| ● 作為各個 PNIO 設備輸出變量的有效數據 / 每個作為 PROFINET IO 控制器的子模塊 / ***大值 |
240 byte |
| 功率數據 / PROFINET CBA |
| 遠程互連組的數量 / PROFINET CBA 時 |
64 |
| 互連數量 / PROFINET CBA 時 / 總計 |
600 |
| 數據量 |
|
| ● 用作數字輸入端的有效數據 / PROFINET CBA 時 / ***大值 |
8 Kibyte |
| ● 用作數字輸出端的有效數據 / PROFINET CBA 時 / ***大值 |
8 Kibyte |
| ● 作為列陣和數據類型的有效數據 / 非循環傳輸時 / PROFINET CBA 時 / ***大值 |
8 Kibyte |
| ● 作為列陣和數據類型的有效數據 / PROFINET CBA 時 / 循環傳輸時 / ***大值 |
250 byte |
| ● 作為列陣和數據類型的有效數據 / PROFINET CBA 時 / 本地互連時 / ***大值 |
2400 byte |
| 功率數據 / PROFINET CBA / 遠程互連 / 帶非循環傳輸 |
| 更新時間 / 遠程互連 / 非循環傳輸時 / PROFINET CBA 時 |
100 ms |
| 帶有輸入變量的遠程互連數量 / 非循環傳輸時 / PROFINET CBA 時 / ***大值 |
150 |
| 帶有輸出變量的遠程互連數量 / 非循環傳輸時 / PROFINET CBA 時 / ***大值 |
150 |
| 數據量 |
|
| ● 作為帶有輸入變量的遠程互連有效數據 / 非循環傳輸時 / PROFINET CBA 時 |
8 Kibyte |
| ● 作為帶有輸出變量的遠程互連有效數據 / 非循環傳輸時 / PROFINET CBA 時 |
8 Kibyte |
| 功率數據 / PROFINET CBA / 遠程互連 / 帶循環傳輸 |
| 更新時間 / 遠程互連 / 循環傳輸時 / PROFINET CBA 時 |
10 ms |
| 帶有輸入變量的遠程互連數量 / PROFINET CBA 時 / 帶循環傳輸 / ***大值 |
250 |
| 帶有輸出變量的遠程互連數量 / 循環傳輸時 / PROFINET CBA 時 / ***大值 |
250 |
| 數據量 |
|
| ● 作為帶有輸入變量的遠程互連有效數據 / 循環傳輸時 / PROFINET CBA 時 / ***大值 |
2000 byte |
| ● 作為帶有輸出變量的遠程互連有效數據 / 循環傳輸時 / PROFINET CBA 時 / ***大值 |
2000 byte |
| 功率數據 / PROFINET CBA / 通過 PROFINET 的 HMI 變量 / 非循環 |
| 可注冊 HMI 站點數量 / 適用于 HMI 變量 / 非循環傳輸時 / PROFINET CBA 時 |
3 |
| 更新時間 / HMI 變量 / 非循環傳輸時 / PROFINET CBA 時 |
500 ms |
| HMI 變量數量 / 非循環傳輸時 / PROFINET CBA 時 / ***大值 |
200 |
| 數據量 / 作為 HMI 變量的有效數據 / 非循環傳輸時 / PROFINET CBA 時 / ***大值 |
8 Kibyte |
| 功率數據 / PROFINET CBA / 設備內部互連 |
| 內部互連數量 / PROFINET CBA 時 / ***大值 |
300 |
| 數據量 / 內部互連 / PROFINET CBA 時 / ***大值 |
2400 byte |
| 功率數據 / PROFINET CBA / 與常數互連 |
| 帶有常數的互連數量 / PROFINET CBA 時 / ***大值 |
500 |
| 數據量 / 用作帶有常數的互連有效數據 / PROFINET CBA 時 / ***大值 |
4000 byte |
| 功率數據 / PROFINET CBA / PROFIBUS Proxy 功能 |
| 產品功能 / PROFINET CBA 時 / PROFIBUS Proxy 功能 |
否 |
| 產品功能 / 管理，配置，項目組態 |
| 產品功能 / MIB 支持 |
是 |
| 協議 / 支持 |
|
| ● SNMP v1 |
是 |
| ● SNMP v3 |
是 |
| ● DCP |
是 |
| ● LLDP |
是 |
| 組態軟件 |
|
| ● 需要 |
STEP 7 V5.5 SP3 或更高/STEP 7 Professional V12 (TIA Portal) 或更高 |
| ● 適用于 PROFINET CBA / 需要 |
V3.0 SP1 以上版本的 SIMATIC IMAP |
| 產品功能 / 診斷 |
| 產品功能 / 基于網絡的診斷 |
是 |
| 產品功能 / 交換機 |
| 產品裝備 / 交換機 |
是 |
| 產品功能 |
|
| ● 交換機管理型 |
否 |
| ● IRT 時 / PROFINET IO 交換機 |
是 |
| ● 利用 STEP 7 配置 |
是 |
| 產品功能 / 冗余 |
| 產品功能 |
|
| ● 環冗余 |
是 |
| ● 冗余管理器 |
是 |
| 協議 / 支持 / 媒體冗余協議 (MRP) |
是 |
| 產品功能 / 安全 |
| 防火墻規格 |
狀態檢查 |
| 產品功能 / VPN 連接時 |
IPSec |
| 加密運算法類型 / VPN 連接時 |
AES-256, AES-192, AES-128, 3DES-168, DES-56 |
| 驗證法類型 / VPN 連接時 |
預共享密鑰 (PSK)，X.509v3 證書 |
| 哈希算法類型 / VPN 連接時 |
MD5, SHA-1 |
| 可能的連接數 / VPN 連接時 |
32 |
| 產品功能 |
|
| ● 網絡應用程序的密碼保護 |
是 |
| ● ACL - 基于 IP |
是 |
| ● ACL - 基于 IP 適用于 PLC/路由 |
是 |
| ● 斷開不必要的服務 |
是 |
| ● 禁用物理端口通訊 |
是 |
| ● 非法訪問日志文件 |
否 |
| 產品功能 / 時間 |
| 產品功能 / SICLOCK 支持 |
是 |
| 產品功能 / 轉發時間同步 |
是 |
| 協議 / 支持 |
|
| ● NTP |
是 |
| 標準，規格，許可 / 危險環境 |
| 資格證明 / CCC / 適用于防爆區符合 GB 標準 |
是 |
