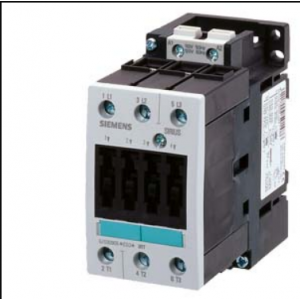

西門子3RT5接觸器 3RT5045-1AQ00 ,380 V AC 50 HZ AC3 37 kW

點擊圖片查看原圖
品牌: 西門子
產品名稱: 接觸器
單價: 面議
所在地: 北京
有效期至: 2029-12-20
最后更新: 2022-12-13 22:25
瀏覽次數: 278
詢價
店鋪基本資料信息

產品詳細說明





  • 技術數據

    接觸器 380 V AC 50 HZ AC3 37 kW 400 V 3 極,模塊S3, 螺絲端子
    產品品牌名稱 SIRIUS
    產品名稱 接觸器
    產品類型名稱 3RT5
    綜合技術數據
    接觸器的結構尺寸 S3
    產品擴展 輔助開關
    絕緣電壓 測定值 1 000 V
    污染程度 3
    抗沖擊電壓能力 測定值 6 kV
    針對安全隔離的***大允許電壓 在線圈和主觸點之間 符合 EN 60947-1 690 V
    耐沖擊性 方波沖擊時
    ● AC 時 6.8g / 5 ms, 4g / 10 ms
    耐沖擊性 正弦沖擊時
    ● AC 時 10.6g / 5 ms, 6.2g / 10 ms
    機械式使用壽命(轉換周期)
    ● 接觸器的 典型 10 000 000
    ● 帶有輔助開關塊的接觸器的 典型 10 000 000
    RoHS 指令(日期) 03/01/2017
    環境條件
    安裝高度 高度超出水平面以上 ***大值 2 000 m
    環境溫度
    ● 運行期間 -25 ... +60 °C
    ● 存放期間 -55 ... +80 °C
    主電路
    極數 用于主電路 3
    常開觸點數量 用于主觸點 3
    常閉觸點數量 用于主觸點 0
    工作電壓
    ● AC-3e 時 測定值 ***大值 1 000 V
    工作電流
    ● AC-1 時 ***高 690 V
    — 環境溫度 40 °C 時 測定值 120 A
    — 環境溫度 60 °C 時 測定值 100 A
    ● AC-3 時
    — 400 V 時 測定值 80 A
    — 690 V 時 測定值 58 A
    ● AC-3e 時
    — 400 V 時 測定值 80 A
    — 690 V 時 測定值 58 A
    可連接的導線截面 在主電路中 AC-1 時
    ● 60 °C 時 許可***小值 35 mm²
    ● 40 °C 時 許可***小值 50 mm²
    工作電流 約 200000 次操作循環 AC-4
    ● 400 V 時 測定值 34 A
    ● 690 V 時 測定值 22 A
    額定功率
    ● AC-1 時
    — 230 V時 60 °C 時 測定值 38 kW
    — 400 V 時 60 °C 時 測定值 66 kW
    — 690 V 時 60 °C 時 測定值 114 kW
    ● AC-3 時
    — 230 V時 測定值 22 kW
    — 400 V 時 測定值 37 kW
    — 690 V 時 測定值 55 kW
    ● AC-3e 時
    — 400 V 時 測定值 37 kW
    — 690 V 時 測定值 55 kW
    額定功率 約 200000 次操作循環 AC-4
    ● 400 V 時 測定值 17.9 kW
    ● 690 V 時 測定值 21.1 kW
    空載運行頻率
    ● AC 時 5 000 1/h
    開關頻率
    ● AC-1 時 ***大值 900 1/h
    ● AC-3 時 ***大值 1 000 1/h
    ● AC-3e 時 ***大值 1 000 1/h
    ● AC-4 ***大值 300 1/h
    控制電路/控制
    電壓類型 控制饋電電壓的 AC
    控制饋電電壓 AC 時
    ● 50 Hz 時 測定值 380 V
    工作區要素控制饋電電壓測定值 電磁線圈的 AC 時
    ● 50 Hz 時 0.8 ... 1.1
    起動視在功率 電磁線圈的 AC 時
    ● 50 Hz 時 270 VA
    感應功率因數 對于線圈的起動功率
    ● 50 Hz 時 0.68
    停機視在功率 電磁線圈的 AC 時
    ● 50 Hz 時 22 VA
    感應功率因數 對于線圈的停機功率
    ● 50 Hz 時 0.27
    輔助電路
    常閉觸點數量 用于輔助觸點 無延遲轉換的 0
    常開觸點數量 用于輔助觸點 無延遲轉換的 0
    工作電流 AC-12 時 ***大值 10 A
    工作電流 AC-15 時
    ● 230 V時 測定值 6 A
    ● 400 V 時 測定值 3 A
    工作電流 DC-12 時
    ● 110 V時 測定值 3 A
    ● 220 V 時 測定值 1 A
    工作電流 DC-13 時
    ● 24 V 時 測定值 6 A
    ● 110 V時 測定值 1 A
    ● 220 V 時 測定值 0.3 A
    接觸可靠性 輔助觸頭的 每億次操作轉換有一次錯接(17V, 1mA)
    UL/CSA 額定數據
    輸出的機械功率 [hp] 對于三相交流電機 460/480 V 時 測定值 60 hp
    保護裝置,防止短路導致開關裝置損壞。
    熔斷體規格
    ● 用于主電路的短路保護
    — 對于相配類型1 需要 保險絲gL/gG: 250 A
    — 對于相配類型2 需要 保險絲gL/gG: 160 A
    ● 用于輔助開關的短路保護 需要 保險絲gL/gG: 10A
    裝入/固定/外廓尺寸
    裝入位置 可垂直安裝面可旋轉 +/-180°,在垂直安裝面可向前和向后傾斜 +/- 22.5°
    緊固類型 在35mm和75mm安裝導軌上的旋緊固緊和扣接固緊
    ● 并排裝配
    高度 146 mm
    寬度 70 mm
    深度 139 mm
    接口/ 接線端子
    電氣連接規格
    ● 用于主電路 螺栓連接
    ● 用于輔助和控制電路 螺栓連接
    可連接的導線截面類型
    ● 用于主觸點
    — 單芯線或多芯線 2x (2.5 ... 16 mm²)
    — 細芯線的 帶有電纜末端加工 2x (2.5 ... 35 mm²)
    — 細芯線的 無電纜末端加工 2x (10 ... 35 mm²)
    ● 在 AWG 導線處 用于主觸點 2x (10 ... 1/0)
    可連接的導線截面類型
    ● 用于輔助觸點
    — 細芯線的 帶有電纜末端加工 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)
    ● 在 AWG 導線處 用于輔助觸點 2x (20 ... 16), 2x (18 ... 14), 1x 12
    安全
    產品功能 鏡像觸點符合 IEC 60947-4-1
    防護等級 IP 正面的 符合 IEC 60529 IP20
    防接觸保護 正面的 符合 IEC 60529 確保從前部垂直觸摸時手指安全
