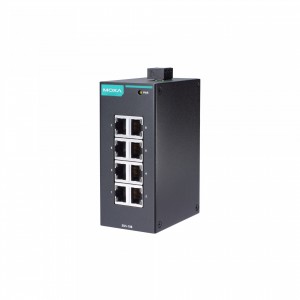

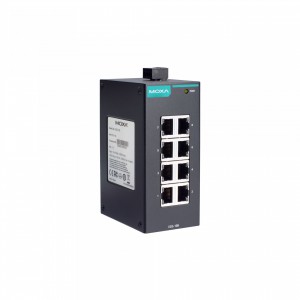

EDS-108 系列工業以太網交換機是一款入門級工業 8 端口以太網交換機，支持 IEEE 802.3、IEEE 802.3u 和 IEEE 802.3x。此系列交換機配備 10/100M、全/半雙工、MDI/MDIX 自適應 RJ45 端口。EDS-108 系列支持 -10 至 60°C 工作溫度，并可輕松安裝在控制箱等狹小的空間內。導軌式安裝、寬溫，以及帶 LED 指示燈的 IP30 外殼，使 EDS-108 交換機可靠和易于使用。

特點和優勢
10/100BaseT(X)（RJ45 接頭）、100BaseFX（多模、SC/ST 接頭）
支持 IEEE802.3/802.3u/802.3x
廣播風暴保護
支持導軌式安裝
支持 -10 至 60°C 工作溫度

規格

以太網接口
10/100BaseT(X) 端口 ( RJ45 接頭 )	自動 MDI/MDI-X 連接
	全/半雙工模式
	自動 MDI/MDI-X 連接
100BaseFX 端口 ( 多模 SC 接頭 )	EDS-108-M-SC ：支持
光纖
	100BaseFX
	多模		單模
光纖線纜類型	OM1	50/125 µm	G.652
		800 MHz x km
典型距離	4 km	5 km	40 km
波長	典型值 (nm)	1300	1310
	TX 波長范圍 (nm)	1260 至 1360	1280 至 1340
	RX 波長范圍 (nm)	1100 至 1600	1100 至 1600
光功率	TX 功率范圍 (dBm)	-10 至 -20	0 至 -5
	RX 靈敏度范圍 (dBm)	-3 至 -32	-3 至 -34
	鏈路預算 (dB)	12	29
	色散損失 (dB)	3	1
注意 ：連接單模光纖收發器時 ，建議使用衰減器以防止光功率過大造成的損壞。
注意 ：計算特定光纖收發器的“典型距離”如下 ：鏈路預算 (dB) > 色散損失 (dB) + 總鏈路損耗 (dB)。
標準	IEEE 802.3 ，用于 10BaseT
	IEEE 802.3u ，用于 100BaseT(X) 和 100BaseFX
	IEEE 802.3x ，用于流量控制
交換特性
處理類型	存儲轉發
MAC 地址表大小	2 K
數據包緩沖區大小	768 kb
電源參數
連接	1 個可拆卸 3 觸點接線端子
輸入電流	EDS-108 ：0.07 A @ 24 VDC
	EDS-108-M-SC 系列 ：0.1 A @ 24 VDC
輸入電壓	24 VDC
工作電壓	12 至 48 VDC
過載電流保護	2.5 A @ 24 VDC
反接保護	支持
機械特性
尺寸	50.3 x 124 x 84.8 mm ( 1.98 x 4.88 x 3.34 英寸 )
安裝	導軌式安裝
IP 等級	IP30
外殼	金屬
重量	170 g (0.38 lb)
工作環境
相對濕度	5 至 95% ( 非冷凝 )
工作溫度	-10 至 60°C ( 14 至 140°F )
存儲溫度 ( 含包裝 )	-40 至 85°C ( -40 至 185°F )
安規認證
EMI	CISPR 32，  FCC Part 15B Class A
EMS	IEC 61000-4-2 ESD ：接觸 ：4 kV；  空氣 ：8 kV
	IEC 61000-4-3 RS ：80 MHz 至 1 GHz ：3 V/m
	IEC 61000-4-4 EFT：  電源：  1 kV ；信號 ：0.5 kV
	IEC 61000-4-4 EFT：  電源：  1 kV ；信號 ：0.5 kV
	IEC 61000-4-5 Surge：  電源：  1 kV ；信號：  1 kV
	IEC 61000-4-6 CS ：3 V
	IEC 61000-4-8 PFMF
自由落體	IEC 60068-2-31
沖擊	IEC 60068-2-27
振動	IEC 60068-2-6
MTBF
時間	7,492,000 小時
標準	Telcordia (Bellcore) ，GB
保修
保修期限	5 年
詳情	請參閱 www.moxa.com.cn/warranty
包裝清單
設備	1 x EDS-108 系列交換機
文件	1 x 快速安裝指南    1 x 保修卡
訂購信息
型號	10/100BaseT(X) 端口  RJ45 接頭
EDS-108	8
EDS-108-M-SC	7
配件 ( 單獨選購 )
電源
DR-120-24	120W/2.5 A 導軌式 24 VDC 電源 ，帶通用 88 至 132 VAC 或 176 至 264 VAC 交換機輸入 ，或 248 至 370    VDC 輸入 ，工作溫度 -10 至 60°C
DR-4524	45W/2A 導軌式 24 VDC 電源 ，帶通用 85 至 264 VAC 或 120 至 370 VDC 輸入 ，工作溫度 -10 至 50°C
DR-75-24	75W/3.2A 導軌式 24 VDC 電源 ，帶通用 85 至 264 VAC 或 120 至 370 VDC 輸入 ，工作溫度 -10 至 60°C
MDR-40-24	40W/1.7A 導軌式 24 VDC 電源 ，帶 85 至 264 VAC 或 120 至 370 VDC 輸入 ，工作溫度 -20 至 70°C
MDR-60-24	60W/2.5 A 導軌式 24 VDC 電源 ，帶 85 至 264 VAC 或 120 至 370 VDC 輸入 ，工作溫度 -20 至 70°C
機架式安裝套件
RK-4U	19 英寸機架式安裝套件
