產品概述

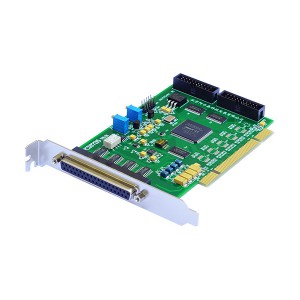

本卡是一種基于 PCI 總線的數據采集卡，500KS/s 12位 32路模擬量輸入；帶DIO功能
可直接插在 IBM-PC/AT 或與之兼容的計算機內的任一 PCI 插 槽中，構成實驗室、產品z量檢測中心等各種領域的數據采集、波形分析和處理系統。也可構成工業生產過 程監控系統。它的主要應用場合為：
電子產品z量檢測
信號采集
過程控制
伺服控制
指標參數
|
模擬量輸入
|
通道數
|
單端32路/差分16路
|
|
精度
|
12位
|
|
采樣頻率
|
500KHz
|
|
通道切換方式
|
首末通道順序切換
|
|
AD量程
|
±10V，±5V，±2.5V，0～10V
|
|
程控增益
|
1、2、4、8倍（默認）或1、2、5、10倍
或1、10、100、1000倍
|
|
模擬輸入阻抗
|
10MΩ
|
|
數字量
|
輸入
|
16路
高電平的低電壓；2V
低電平的高電壓：0.8V
|
|
輸出
|
16路
高電平的低電壓；2.4V
低電平的高電壓：0.5V
上電輸出：低電平
|
|
電氣標準
|
DI：TTL兼容 DO：TTL兼容
|
產品配件
1. 37針殼：1套
2. 20P 2.54壓線頭：2個
3. 產品光盤：1張
4. 保修卡：1張
5. 合格證：1張
