螺釘端子臺型

①控制輸出的分配
無控制輸出2時：將輔助輸出作為控制輸出（冷卻側）使用。
帶控制輸出2時：控制輸出2點各用于加熱、冷卻側。
（任意一方作為加熱、冷卻側均可。）
②控制
進行PID控制時，請分別單獨設定加熱側PID和冷卻側PID。
加熱側及冷卻側也支持響應特性各異的控制系統。

①控制輸出的分配
將輔助輸出作為控制輸出（冷卻側）使用。
②控制
進行PID控制時，請分別單獨設定加熱側PID和冷卻側PID。
加熱側及冷卻側也支持響應特性各異的控制系統。

插入型

①控制輸出的分配
將輔助輸出作為控制輸出（冷卻側）使用。
②控制
進行PID控制時，請分別單獨設定加熱側PID和冷卻側PID。
加熱側及冷卻側也支持響應特性各異的控制系統。

注：請注意， E53-COV10不能使用。
      安裝后的外形尺寸請參閱樣本。

注：僅E5CC/E5CC-B的本體中附帶防水墊。
      對于E5CC-U，即使安裝防水墊也無法防水。

注：請在面板加工為E5B□尺寸（72×72mm）時使用。

注：本體已附帶本安裝適配器。

＊1.E5CC-U不帶選項功能。請參閱型號標準 • 型號一覽。
＊2. E5CC-B不帶選項功能。請參閱型號標準。
＊3. 在E5CC-B上通過事件輸入進行選擇時，目標值***多為4個。

* 僅E5CC-U可使用（2014年5月起生產）。

報警類別可從以下19種中按不同警報單獨進行設定。初始值為“2：上限”。（注）
作為輸出，分配到輔助輸出。而且，還可以指定ON延時、OFF延時（0～999s）。
注：對于帶加熱器斷線、SSR故障檢測功能的機型， “報警1”為“加熱器報警（HA） ”，出廠時不顯示“報警類別1”。
     啟用報警1功能時，請通過輸出分配分配報警1。

*1.設定值1、4、5可單獨設定報警類別中的上、下限值，使用L、H來表述。
*2.設定值：1 上下限報警

*3.設定值：4 上下限范圍

*4. 設定值：5 上下限待機帶時序報警
   　“*2”的上下限報警
        　• 情況1、2時，滯后在上限/下限重合時，始終OFF
        　• 情況3時，始終OFF
*5. 設定值：5 上下限待機帶時序報警，滯后在上限/下限重合時，始終OFF
*6.請參閱“E5□C 數字溫控器 用戶手冊”（Man.No.：H180-CN1-08）
   “4-11項 報警滯后”中的“待機時序”。
*7. 請參閱“E5□C 數字溫控器 用戶手冊”（Man.No.：H180-CN1-08）
   “5-11項 回路斷線報警”中的“回路斷線報警（LBA）”。
*8. 請參閱“E5□C 數字溫控器 用戶手冊”（Man.No.：H180-CN1-08）
   “4-10項 輸出報警輸出”中的“●PV變化率報警”。
*9. 加熱冷卻控制時，MV ***值上限報警僅對加熱側操作量發揮作用；
   MV***值下限報警僅對冷卻側操作量發揮作用。
*10.有遠程SP輸入時顯示。本地SP、遠程SP均可使用SP模式。遠程SP輸入僅E5CC對應。

＊1. K（－200～1300℃）、T、N的－100℃以下和U、L為±2℃±1位以下。B的400℃以下無規定。
       B的400～800℃:±3℃以下。R、S的200℃以下：±3℃±1位以下。
       W：（±0.3％PV或±3℃的較大值）±1位以下。
        PLⅡ：（±0.3％PV或±2℃的較大值）±1位以下。
＊2.但，0～20mA輸出規格的0～4mA之間為±1％FS以下。
＊3. 條件：環境溫度：-10℃～23℃～55℃ 電壓范圍：額定電壓的-15～+10%
＊4. K傳感器的－100℃以下為±10℃以內。
＊5. 單位因“積分/微分時間單位”的設定而異。
＊6.外部串行通信（RS-485）與USB-串行轉換電纜通信可同時使用。
＊7. E5CC-U（插入型）只有在使用歐姆龍制插座（P2CF-11/P2CF-11-E）時才符合UL Listing標準。
        （P3GA-11未取得UL Listing認證，敬請注意。）
＊8. 支持型號請參閱本公司網站（www.fa.omron.com.cn）中的“標準認證/符合”。
＊9. 關于對勞埃德標準的適用，請參閱樣本“關于對船舶標準的適用”。
＊10. 工業用電磁環境（EN/ IEC 61326-1 第2表）

* 通信速度、數據位長、停止位長、垂直奇偶校驗的設定可通過“通信設定菜單”分別單獨設定。

MELSEC是三菱電機株式會社的注冊商標。
KEYENCE是株式會社基恩士的注冊商標。
＊1. 支持Ver.1.1以上的本體版本，F(xiàn)X系列、KV系列支持Ver.2.1以上的本體版本
＊2. 支持無程序通信功能和組合通信功能。

＊1.測量控制輸出ON 時的加熱器電流，若小于設定值（加熱器斷線檢測電流值），加熱器斷線報警輸出為ON。
＊2. 測量控制輸出OFF時的加熱器電流，若大于設定值（SSR故障檢測電流值），SSR故障報警輸出為ON。
＊3. 控制周期為0.1s、0.2s時，該時間為30ms
＊4.控制周期為0.1s、0.2s時，該時間為35ms

注1. 端子的用途因機型而異。
    2. 請勿連接至帶灰色陰影的端子。
    3. 為了符合EMC標準，使用時傳感器的長度請控制在30m以內。
    請注意，使用時如果超過30m，則不符合EMC標準。
    4. 對于要連接的壓接端子，請使用M3。

注1. 端子的用途因機型而異。
   2. 請勿連接至帶灰色陰影的端子。
   3. 為了符合EMC標準，使用時傳感器的長度請控制在30m以內。
    請注意，使用時如果超過30m，則不符合EMC標準。
   4. 對于要連接的壓接端子，請使用M3.5。

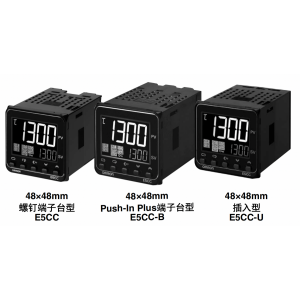

本體

E5CC

E5CC-B

設定工具用端口位于本產品的頂面。
使用設定工具時，用于連接計算機與溫控器。
連接時，需要專用的USB-串行轉換電纜（E58-CIFQ2）。
詳細的連接方法請參閱USB-串行轉換電纜的使用說明書。
注：請勿在連接USB-串行轉換電纜的狀態下使用本產品。

• 安裝面板的厚度為1～5mm。
• 請注意，上下方向無法緊密安裝。（請保持安裝間隔）
• 若需要防水，安裝時請向本體插入防水墊。
• 安裝使用多臺溫控器時，請避免使溫控器的環境溫度超過規格值。
• 組合使用Y92A-48N和USB-串行轉換電纜時，請將控制柜的厚度控制在1～3mm以內。

E5CC-U

設定工具用端口位于本產品的頂面。
使用設定工具時，用于連接計算機與溫控器。
連接時，需要專用的USB-串行轉換電纜（E58-CIFQ2）。
詳細的連接方法請參閱USB-串行轉換電纜的使用說明書。
注：請勿在連接USB-串行轉換電纜的狀態下使用本產品。

安裝面板的厚度為1～5mm。
請注意，上下方向無法緊密安裝。（請保持安裝間隔）
安裝使用多臺溫控器時，請避免使溫控器的環境溫度超過規格值。
組合使用Y92A-48N和USB-串行轉換電纜時，請將控制柜的厚度控制在1～3mm以內。

選裝件（另售）

USB-串行轉換電纜

E58-CIFQ2

端子蓋

E53-COV17

端子蓋

E53-COV23（3個裝）

端子蓋（背面連接插座 P3GA-11用）

Y92A-48G

注：通過在背面連接插座（P3GA-11）的安裝、使用，實現指觸保護。

防水墊

Y92S-P8〔DIN48×48用〕

E5CC/E5CC-B與產品隨附。
E5CC/E5CC-B與產品隨附。
防水墊遺失、損壞時，請另行訂購。
E5CC/E5CC-B使用防水墊時，保護構造為IP66。（為確保達到IP66的防水等級，防水墊會因使用環境發生老化、收縮或硬化，因此建議定期更換。定期更換時期因使用環境而異。請用戶自行確認。大致以3年以下為更換標準。）
此外，對于E5CC-U，即使安裝防水墊也無法防水。

電流檢測器

E54-CT1

E54-CT1L

E54-CT3

E54-CT3附件

E54-CT3L

貫通電流（Io）與輸出電壓（Eo）特性（參考值）E54-CT1，E54-CT1L

E54-CT1

加熱器***大連續電流：50A （50/60Hz）
匝數：400±2匝
繞線電阻：18±2Ω

貫通電流（Io）與輸出電壓（Eo）特性（參考值）E54-CT3，E54-CT3L

E54-CT3

加熱器***大連續電流：120A（50/60Hz）
（但是，歐姆龍溫控器的連續***高加熱器電流值為50A。）
匝數：400±2匝
繞線電阻：8±0.8Ω

適配器

Y92F-45

注1.請在面板加工為E5B□尺寸（72×72mm）時使用。
2. 適配器的顏色為黑色。
3. 使用Y92F-45時，無法使用USB-串行轉換電纜 E58-CIFQ2。
通過USB-串行轉換電纜進行設定時，請在安裝面板前進行設定。
4.無法組合使用本體隨附的Y92F-49。



DIN導軌安裝適配器

Y92F-52

注1：不能與端子蓋并用。
請拆下端子蓋后再使用。
注2：不能用于E5CC-B。
用于將E5CC安裝到DIN導軌上的適配器。
無需用于柜內安裝的鈑金和用于后裝的柜表面孔加工。

防水蓋

Y92A-48N

安裝適配器

Y92F-49

產品隨附。
遺失、損壞時，請另行訂購。

前蓋

Y92A-48D

注：無法在安裝了防水墊的狀態下使用。

軟質型前蓋。
可在裝有罩蓋的狀態下操作產品。

前蓋

Y92A-48H

硬質型前蓋。
請用于防止誤操作等。

E5CC-U接線用連接插座

正面連接插座

P2CF-11

注1. 還提供防指觸型（P2CF-11-E）。
    2. 無法組合使用P2CF-11 （P2CF-11-E）和Y92F-45。

背面連接插座

P3GA-11

注1. 其它型號的插座會影響精度，因此請勿使用。
    2. 還提供指觸保護用端子蓋（Y92A-48G）。
    3. 無法組合使用P3GA-11和Y92F-45。
