| 標準規格 |

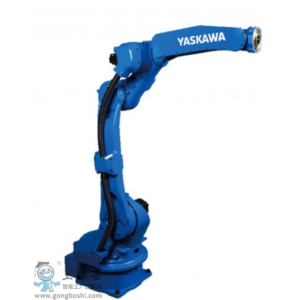

MOTOMAN-AR1730 |
| 型號 |
YR-1-06VXH25-A01 |
| 構造 |
垂直多關節型（6個自由度） |
| 可搬質量*1 |
25kg |
| ZUI大可達 |
1730㎜ |
| 重復定位精度*2 |
±0.06mm |
| 動作范圍 |
S軸（旋轉） |
-180°- +180° |
| L軸（下臂） |
-105° - +155° |
| U軸（上臂） |
-86° - +160° |
| R軸（手腕旋轉） |
-200° - +200°（-150° ～ +150°）∗6 |
| B軸（手腕擺動） |
-150° - +150°（-135° ～ +90°）∗6∗7 |
| T軸（手腕回轉） |
-455° - +455°（-210° ～ +210°）∗6 |
| ZUI大速度 |
S軸（旋轉） |
3.67rad/s, 210°/s |
| L軸（下臂） |
3.67rad/s, 210°/s |
| U軸（上臂） |
4.63rad/s, 265°/s |
| R軸（手腕旋轉） |
7.33rad/s, 420°/s |
| B軸（手腕擺動） |
7.33rad/s, 420°/s |
| T軸（手腕回轉） |
15.44rad/s, 885°/s |
| 容許力矩 |
R軸（手腕旋轉） |
52N.m |
| B軸（手腕擺動） |
52N.m |
| T軸（手腕回轉） |
32N.m |
容許慣性力矩
（GD2/4） |
R軸（手腕旋轉） |
2.3kg.m2 |
| B軸（手腕擺動） |
2.3kg.m2 |
| T軸（手腕回轉） |
1.2kg.m2 |
| 本體質量 |
250kg |
| 防護等級 |
本體：IP54, 手腕軸：IP67 |
| 安裝環境 |
溫度 |
0° - +45° |
| 濕度 |
20% - 80%RH（無結露） |
| 震動 |
4.9m/s2以下 |
| 其他 |
不可有引火性及腐蝕性氣體，液體遠離電氣噪音源 |
| 電源容量*3 |
2.0kVA |
| 安裝方式*4 |
置地式，倒掛式，壁掛式，傾斜式 |
| 用途 |
弧焊、激光加工、搬運、其他 |
| 備注 |
*1：U臂上的負載隨手腕部負載重量變化。
*2：JIS B 8432為基準。
*3:*2：記載了自軸的動作范圍而不是對地基準。
*4：因用途，動作模式而異。
*5：壁掛式，傾斜式安裝時，S軸的動作會有限制。(注)本表是以SI單位系為記載。
∗6：使用MOTOPAC時的動作范圍為（�。﹥�(nèi)的數值。
∗7：倒掛式設置使用MOTOPAC時，動作范圍的正負相反。 |
